Для изготовления вентиляционных решеток зданий или дверей производственных помещений возможно использование специальных профилей серии Alumark S40.
Вентиляционная решетка представляет собой прямоугольную раму, в которую
последовательно монтируются с определенным шагом горизонтальные профили
(ламели). Ламель имеет изогнутую форму, которая обеспечивает эффективную
вентиляцию и одновременно защиту от попадания влаги внутрь помещения.
Наружные вентиляционные решетки системы S40 монтируются в любые
фасадные, а также рамные оконно-дверные конструкции, в которых реализована
возможность установки прямоугольного заполнения 24 мм. Конструкция фиксируются прижимными планками или штапиками через резиновые уплотнители.
Также в системе реализована возможность использования рамы с пазом для антимоскитной сетки, что позволит предотвратить попадание внутрь помещения (со стороны улицы) насекомых и мелкого мусора.

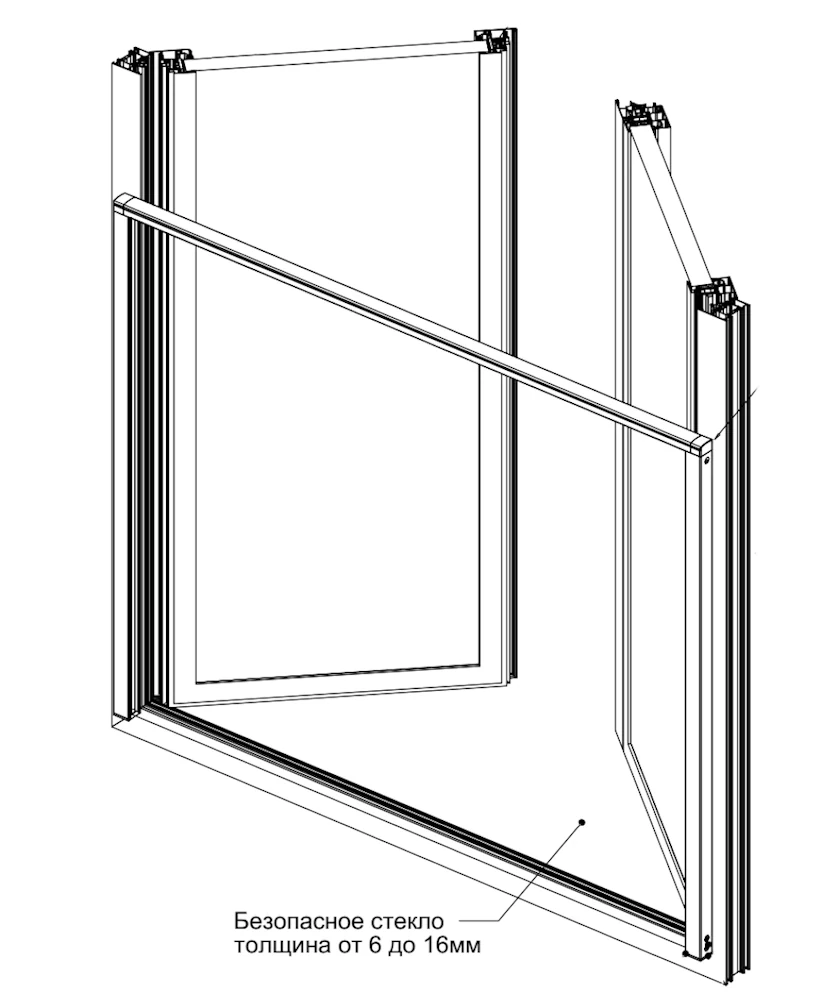

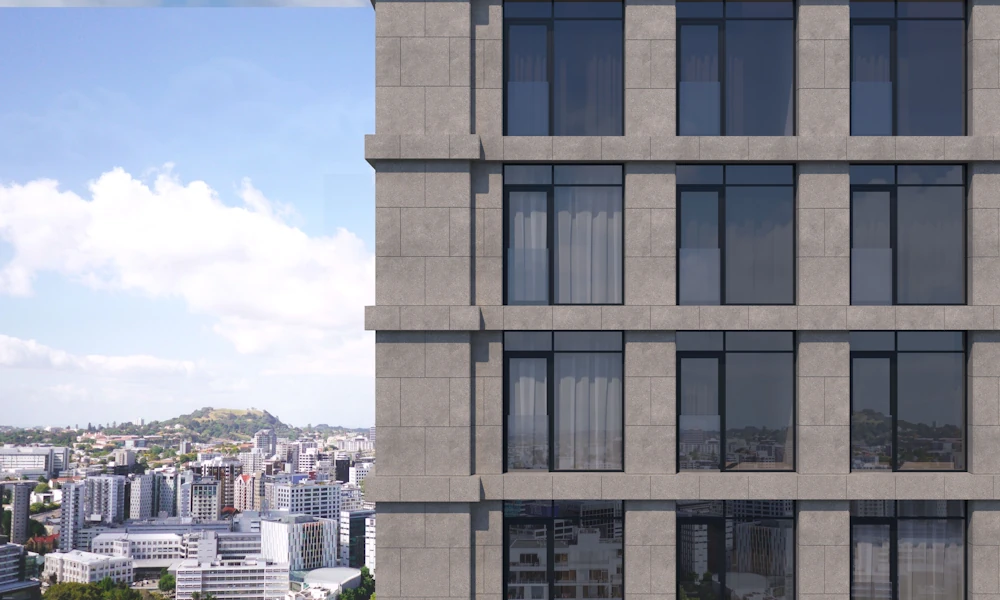

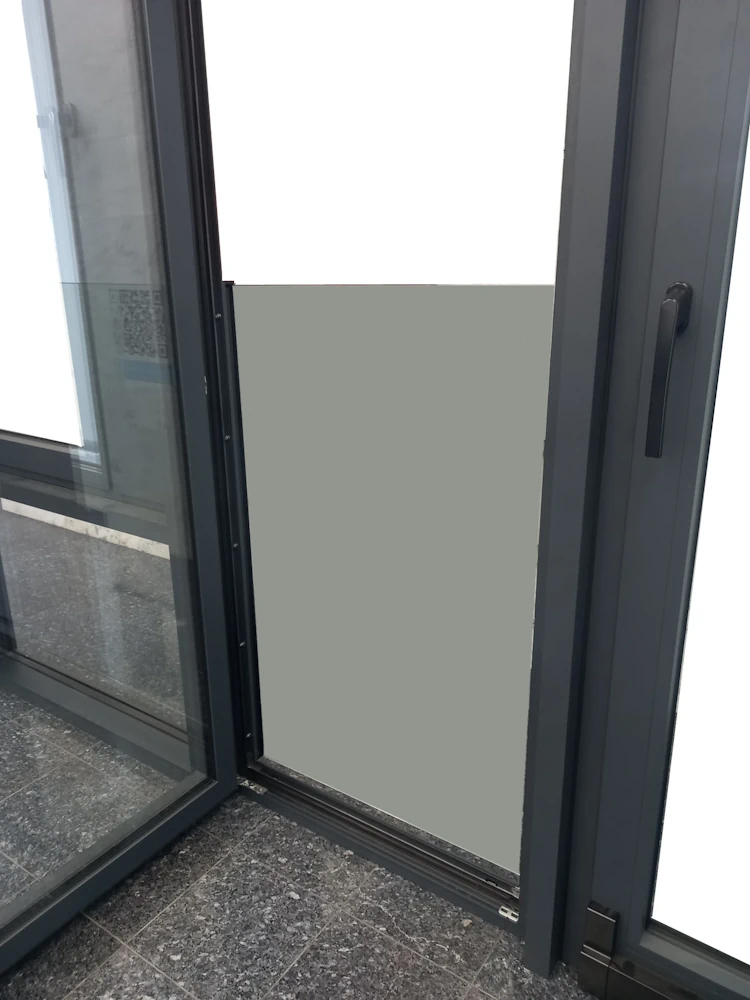

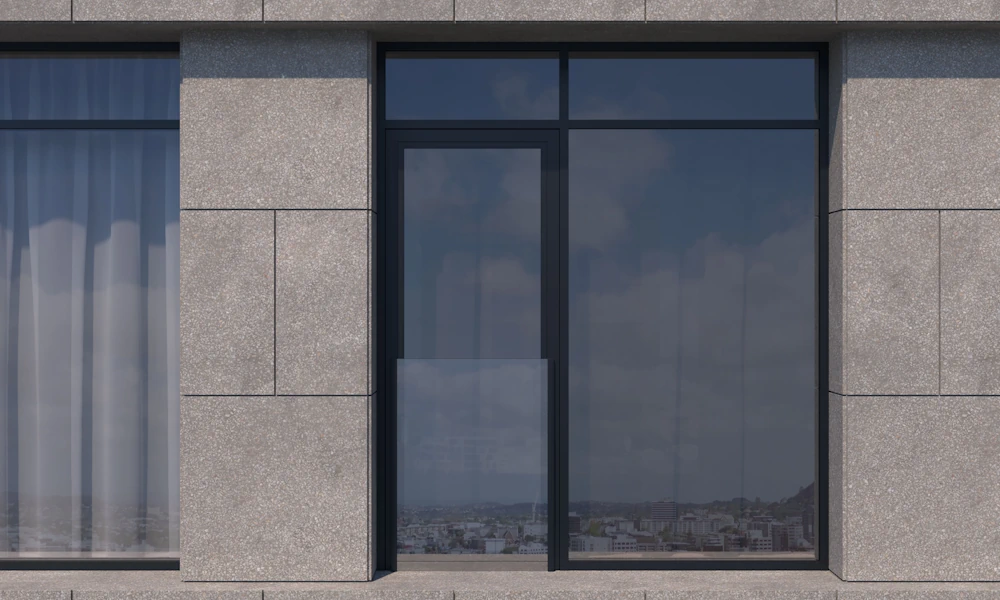

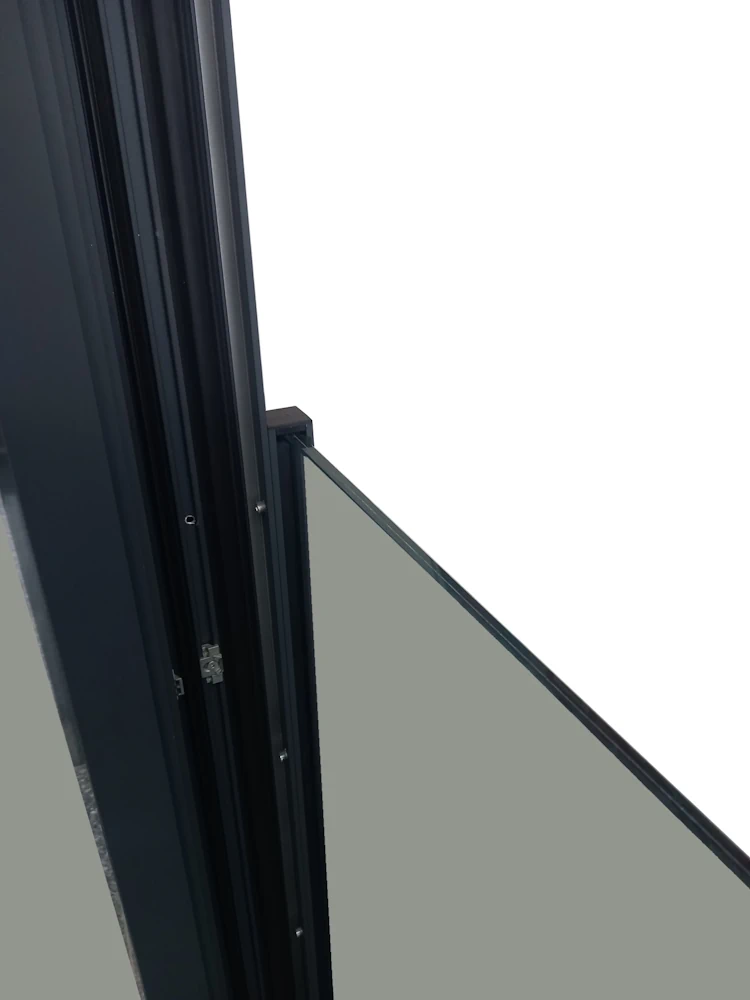

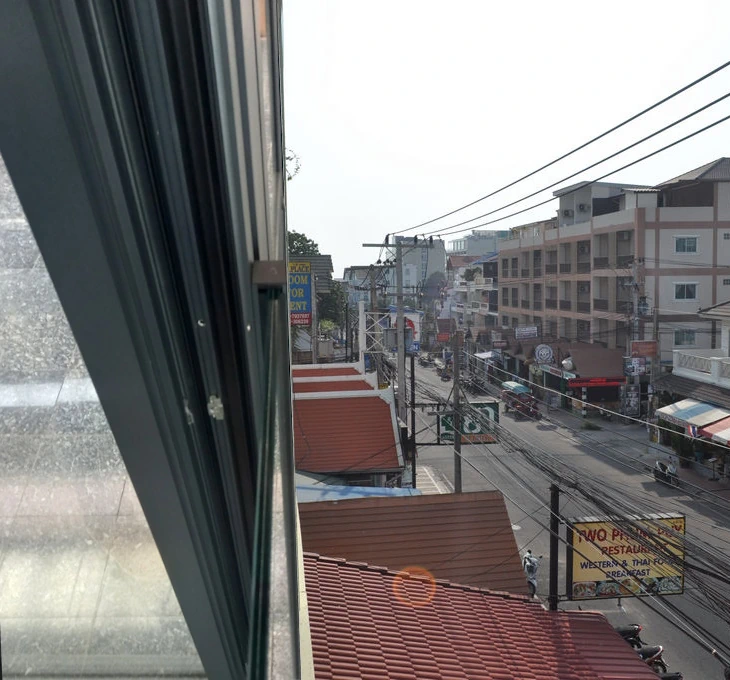

Внешний вид ограждения типа "французский балкон":
Профили S40 и комплектующие для французского балкона

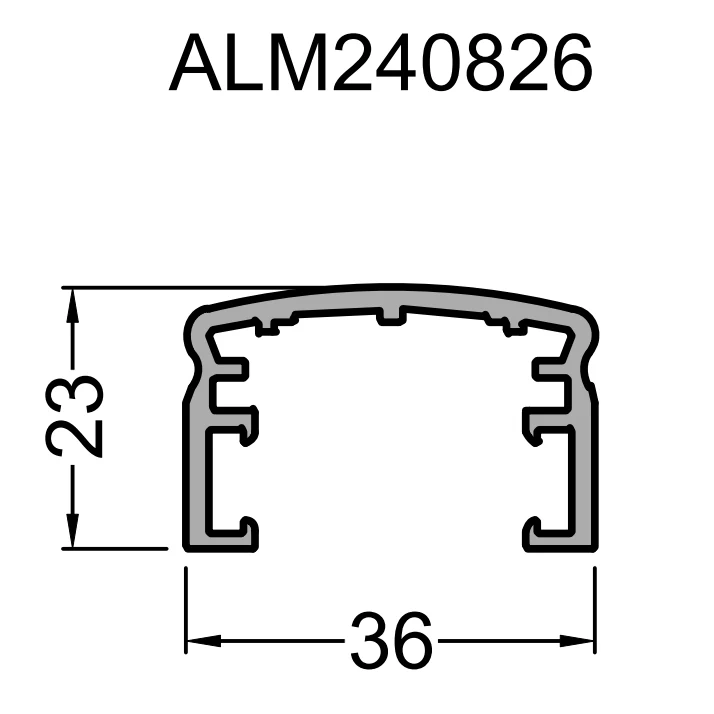

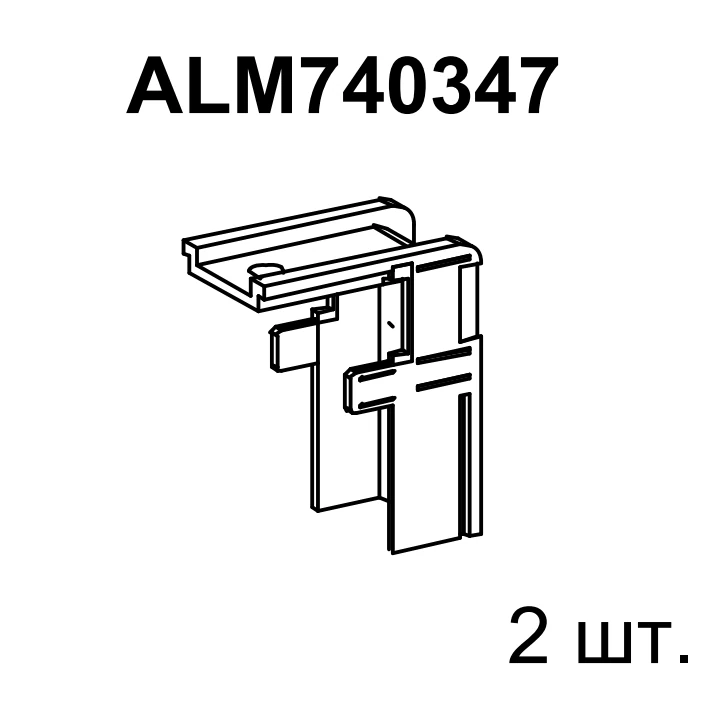

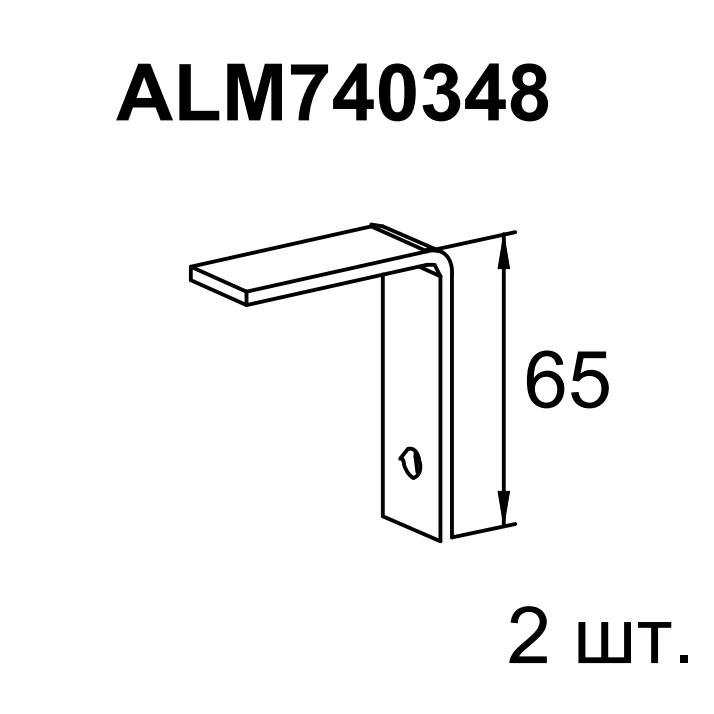

| Профиль ограждения | Профиль поручня | Торцевая заглушка ПВХ | Опорная пластина нерж.сталь | Кронштейн ПВХ | Уголок армирующий нерж.сталь |
|---|---|---|---|---|---|
| ALM240825 | ALM240826 | ALM740344 | ALM740345 | ALM740347 | ALM740348 |
 |
 |
 |
 |
 |
 |

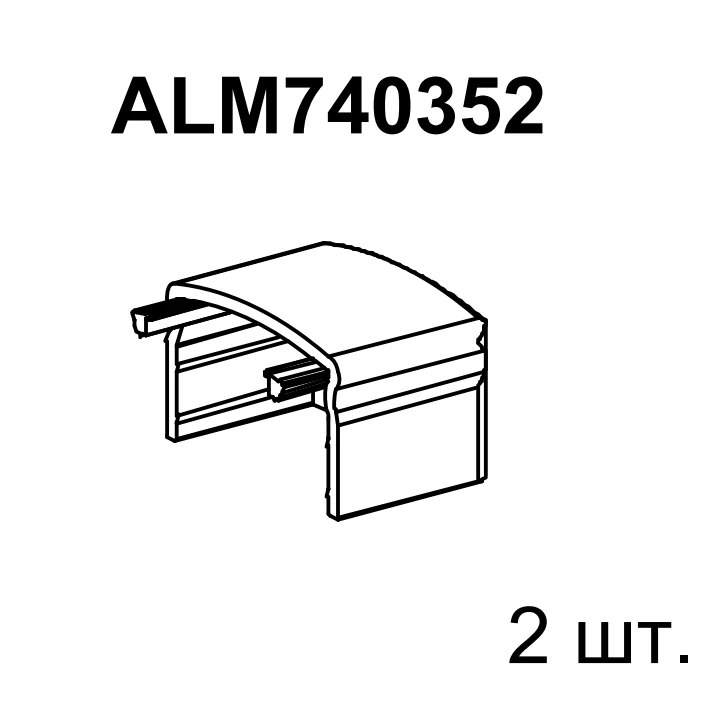

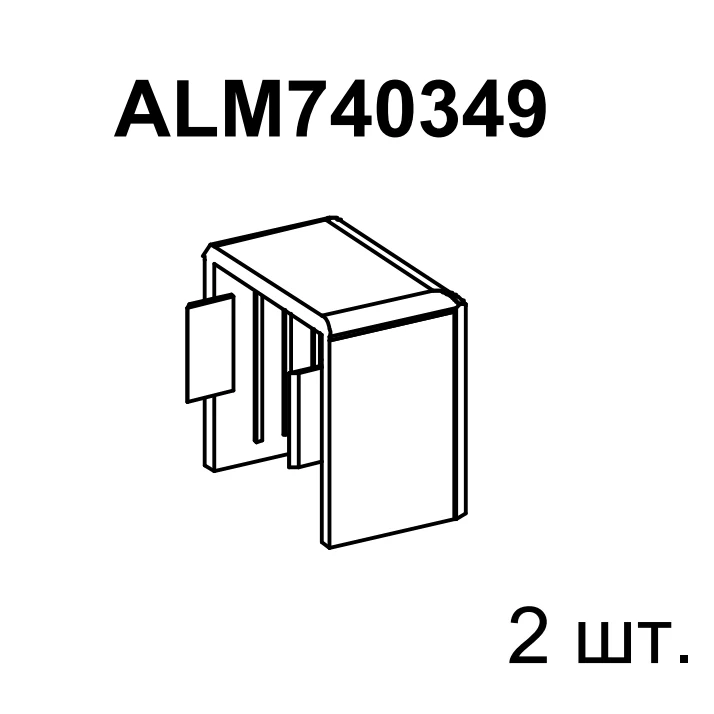

| Заглушка ПВХ | Кронштейн ПВХ | Уголок армирующий нерж.сталь | Заглушка ПВХ |
|---|---|---|---|
| ALM740349 | ALM740350 | ALM740351 | ALM740352 |
 |
 |
 |
 |

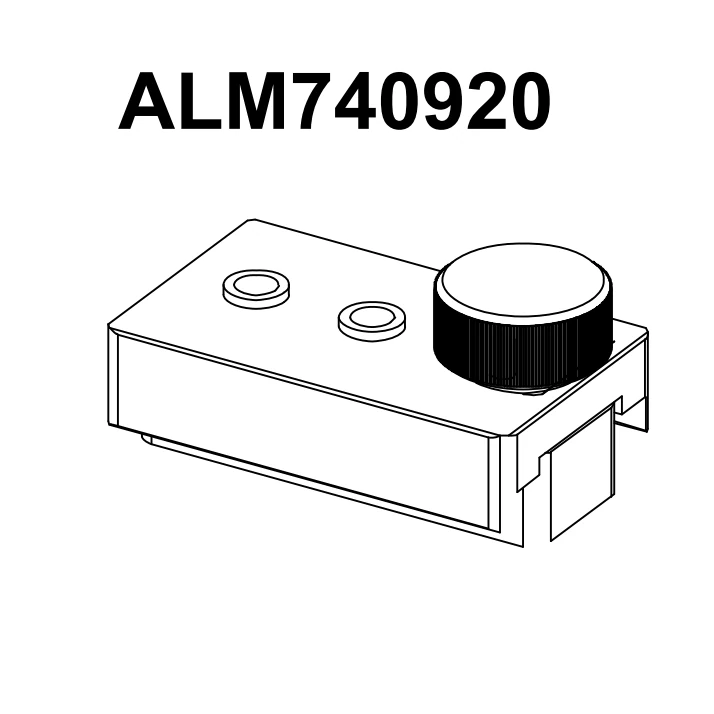

| Шаблон сверлильный |
|---|
| ALM740920 |
 |

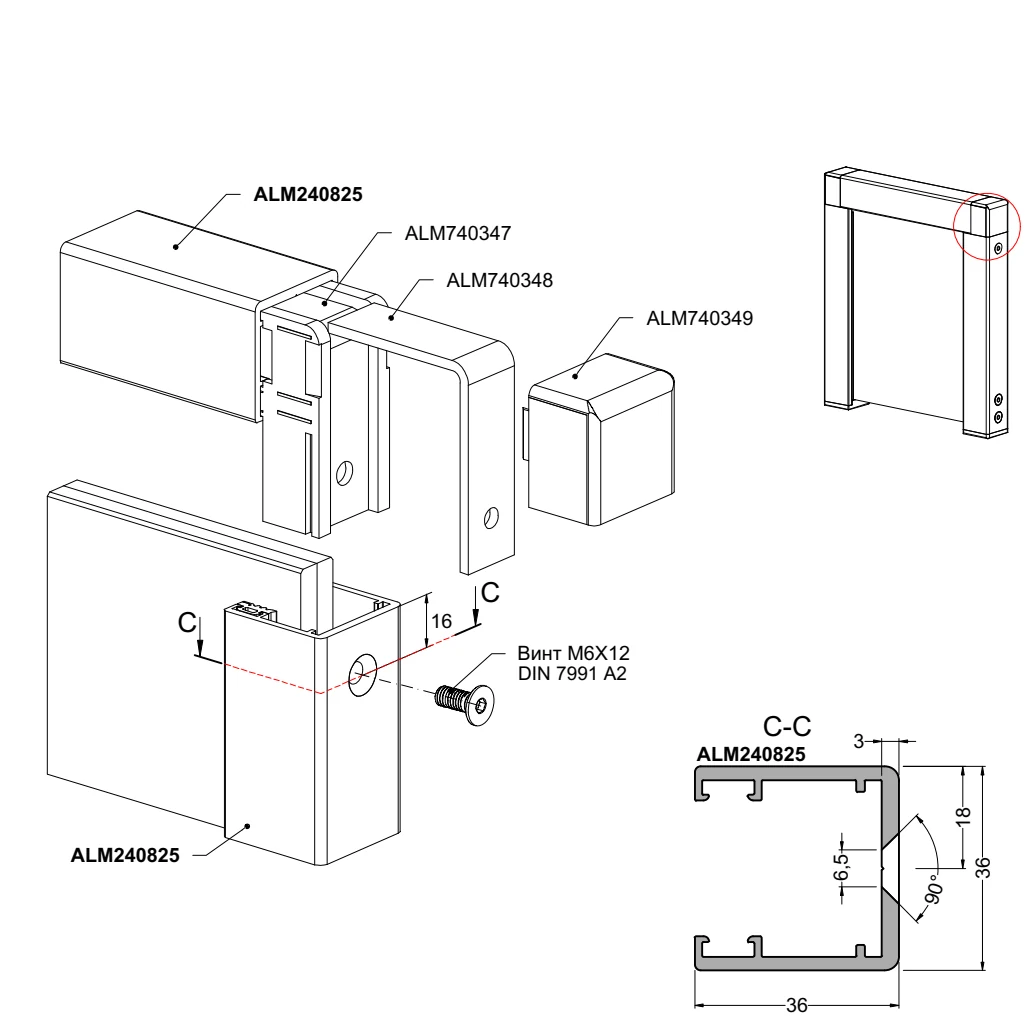

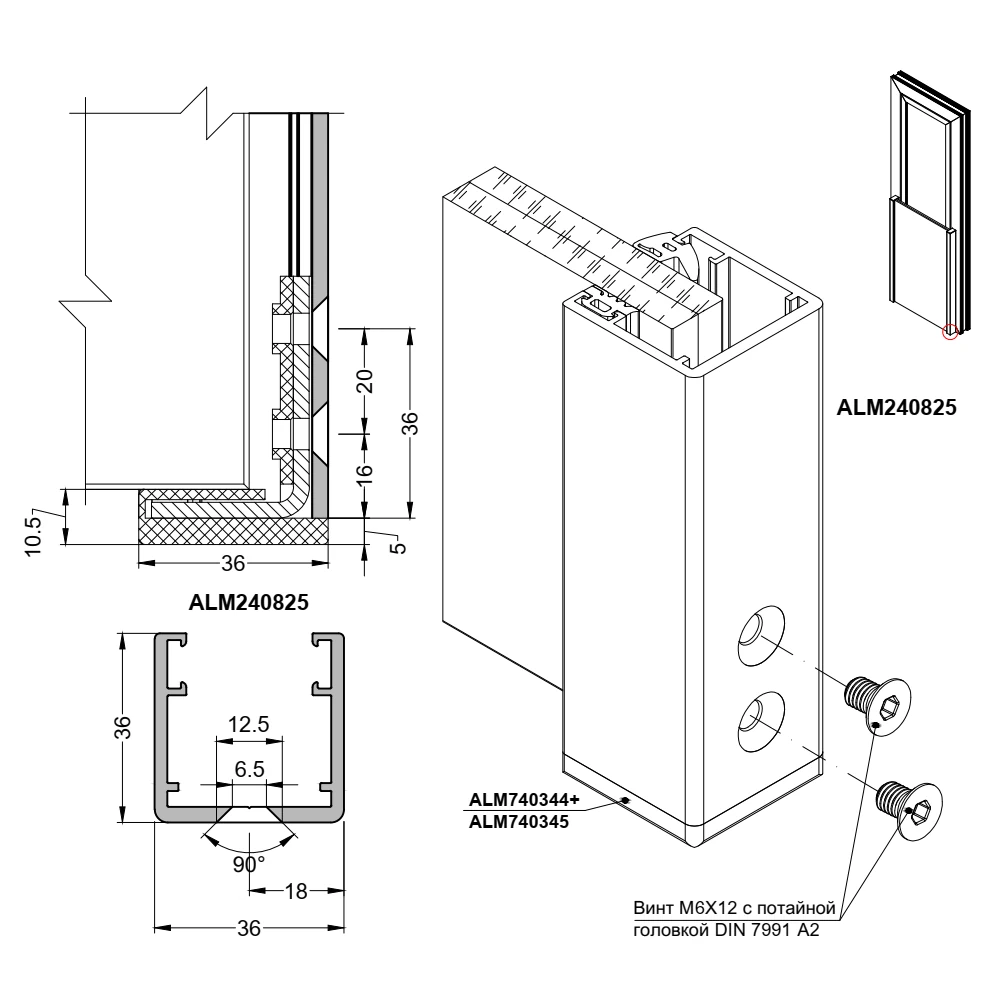

Типовые узлы экранного ограждения типа французский балкон

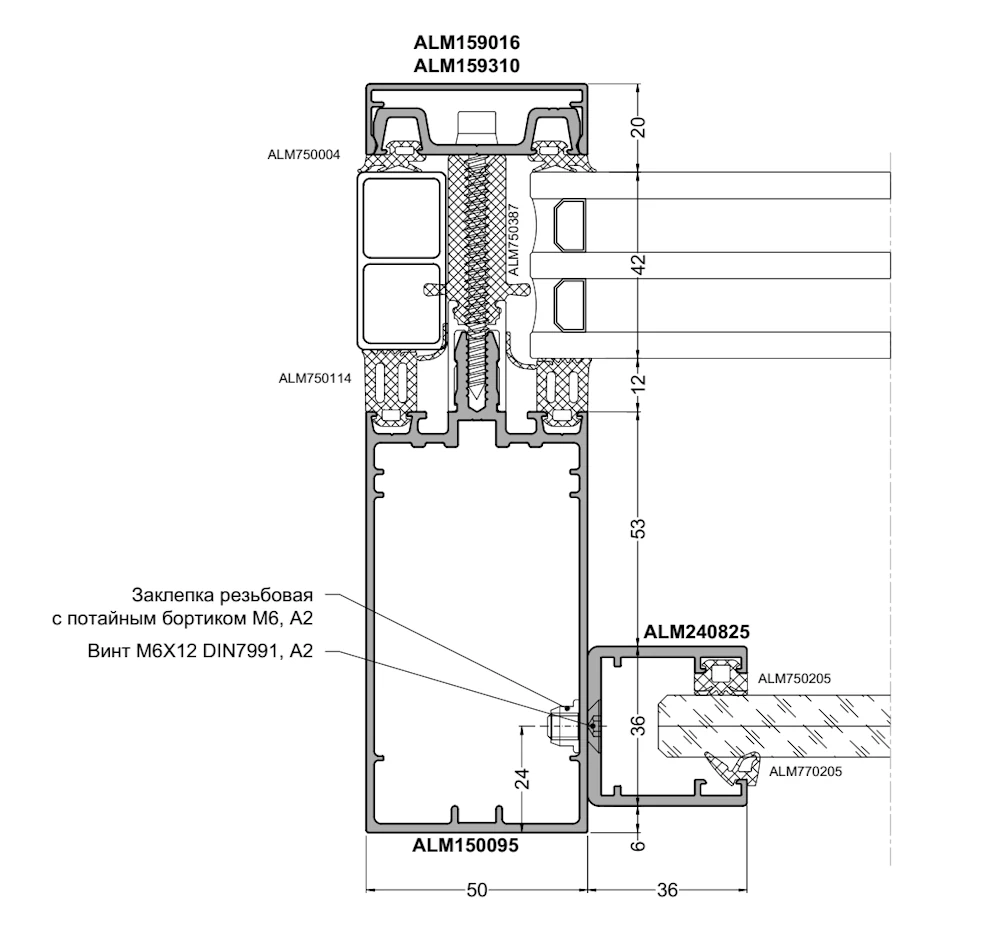

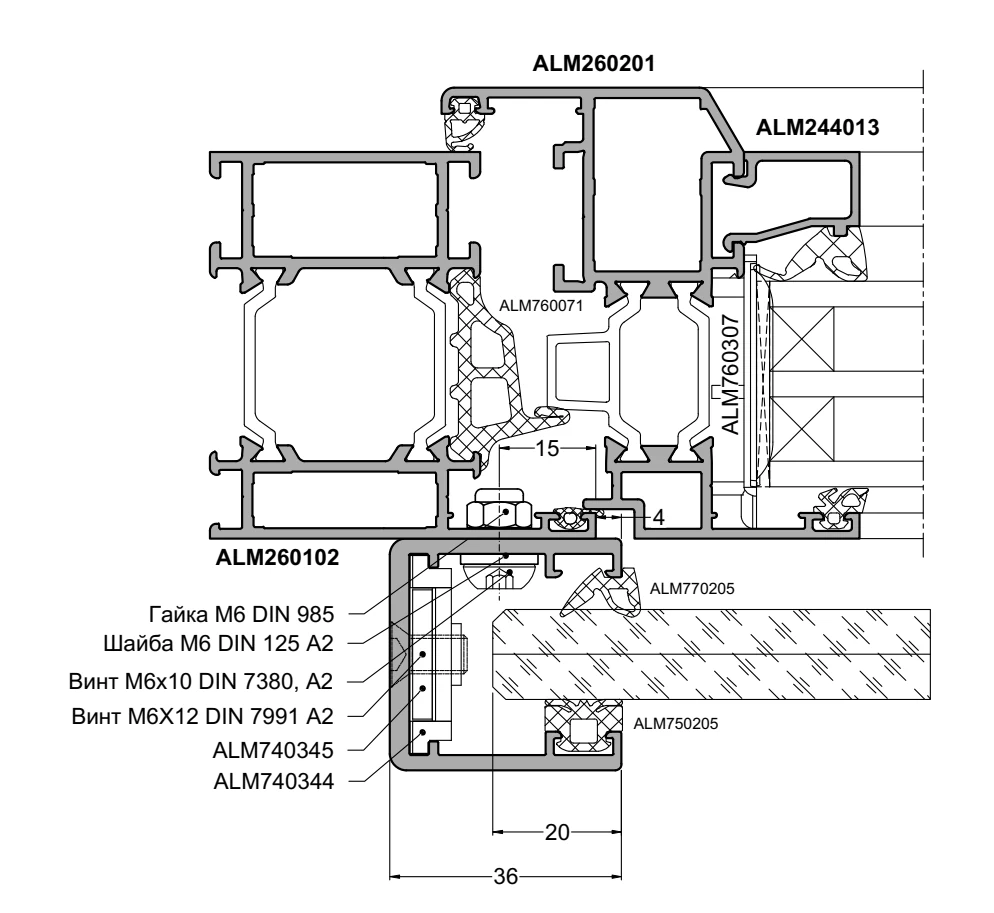

| Ограждение без защиты кромки стекла | Ограждение с профилем поручня ALM240826 | Установка на оконный профиль Alumark S70 | Установка на оконный профиль Alumark S60 | Установка на фасадную систему Alumark F50 |
|
|
|
|
|
Пример подбора элементов для ограждения с профилем поручня и триплексом 6.6.1 размером 1000(ш)х1100(в) мм

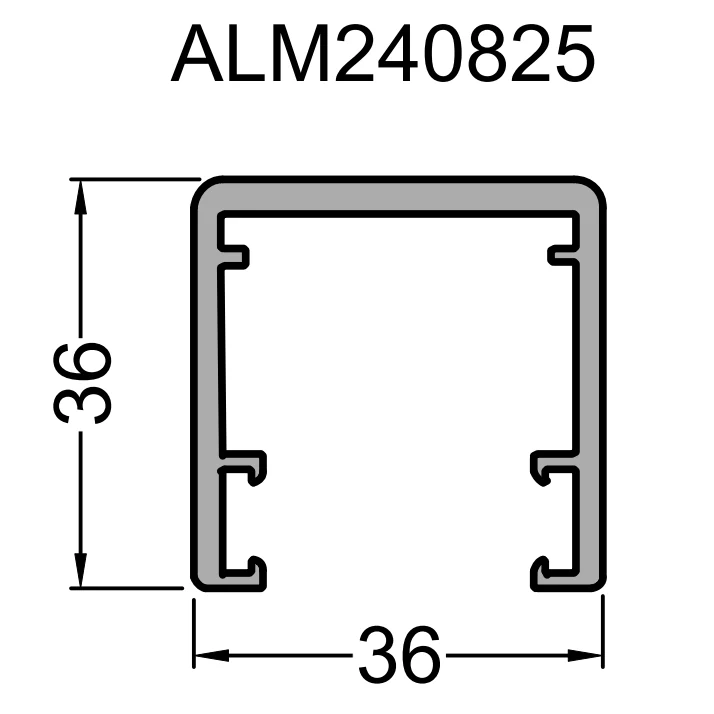

| Профиль ограждения | ALM240825 | 2 |
| Профиль поручня | ALM240826 | 1 |

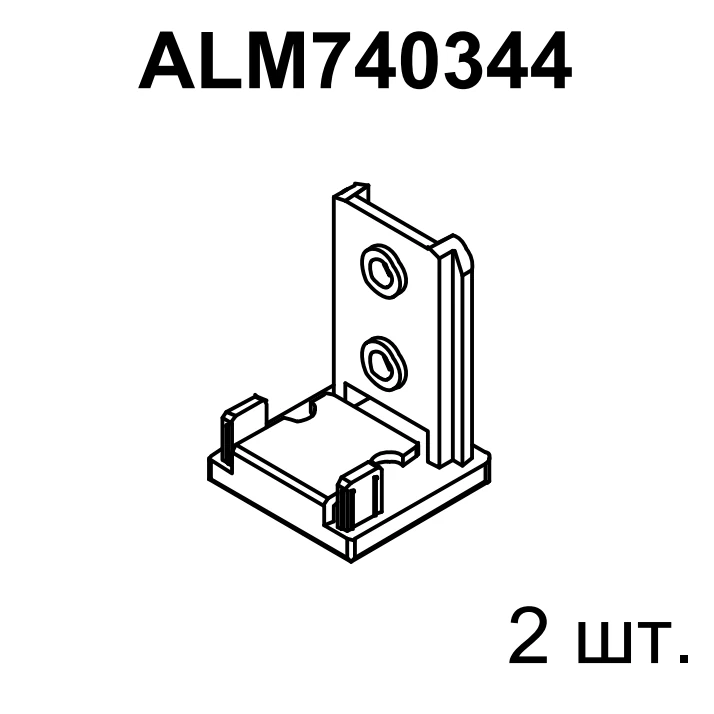

| Торцевая заглушка | ALM740344 | 2 |

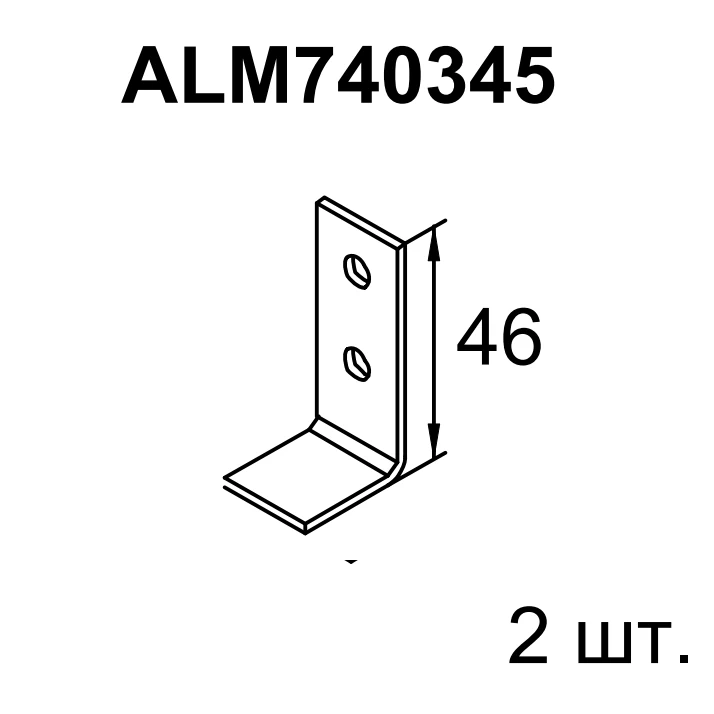

| Опорная пластина | ALM740345 | 2 |

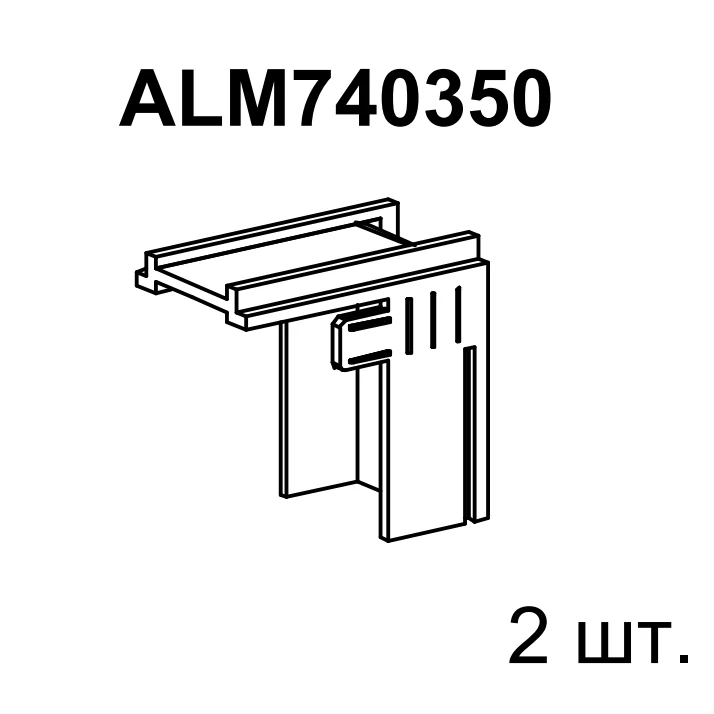

| Кронштейн | ALM740350 | 2 |
| Уголок армирующий | ALM740351 | 2 |
| Заглушка | ALM740352 | 2 |
| Заглушка | ALM740352 | 2 |
| Наружный уплотнитель | ALM750207 | 3,2 |
| Внутренний уплотнитель | ALM770205 | 3,2 |
| Винт М6Х12 DIN7991 | 6 | |
| Винт М6Х12 DIN912 | 8 | |
| Гайка М6 DIN985 | 8 | |
| Шайба М6 DIN125 | 8 |
Выбор штапика и внутреннего уплотнителя в зависимости от толщины стекла
Технический каталог Французский балкон Alumark S40 .pdf
