F50 ALUMARK — система алюминиевых профилей c термоизолятором, предназначена для изготовления вертикальных и наклонных фасадов различной степени сложности.
Система позволяет изготавливать следующие типы алюминиевых конструкций:
Вертикальные фасады:
– прямой;
– ломаный (наружный и внутренний углы);
– радиусный;
– структурный и полуструктурный.
Конструкции с элементами открывания:
– зенитные фонари;
– светопрозрачные кровли, галереи;
– «зимние» сады.
Видимая ширина профилей — 50 мм, монтажная глубина стоечных и ригельных профилей составляет 30—235 мм. Данные размеры обеспечивают необходимую жесткость и функциональность изготавливаемых конструкций.
Моменты инерции основных профилей находятся в пределах Iх = 10,8 – 2287,88 см4, что позволяет использовать их для изготовления несущих фасадных конструкций.
Достоинством системы является то, что стойка и ригель изготавливаются из одного профиля, не требуется фрезеровка ригеля и дополнительная обработка стойки, и позволяет переработчику эффективно использовать материал без отходов.
Несущие профили имеют радиусы кромок со стороны помещения 0,5 мм, что обеспечивает, при одинаковых размерах стойки и ригеля, безупречный вид на единую плоскость стыка.
Наличие специальных адаптеров позволяют устанавливать в фасад оконные т дверные блоки серий S44, S50, S60 и S70.
Примеры готовых конструкций
Видео
Моменты инерции профилей профилей фасадной серии F50
Для увеличения несущей способности элементов конструкции (стойки, ригели) возможно усиление с помощью вставных профилей. Суммарные показатели достигаются в результате неразъемного соединения стойки и вставного элемента с шагом 250 мм.

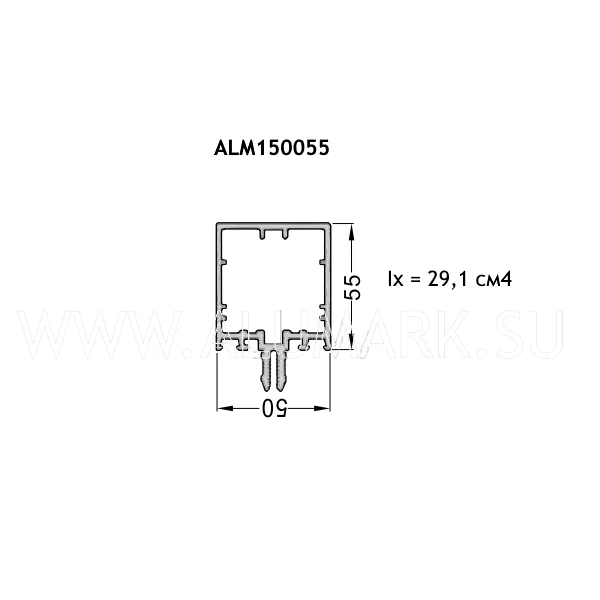

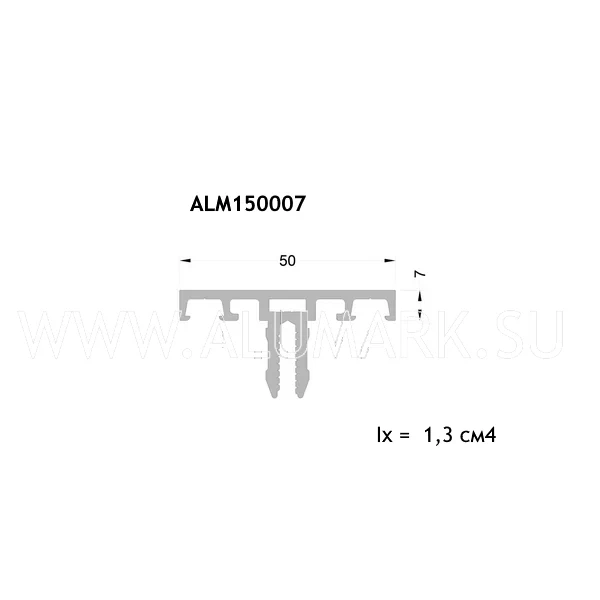

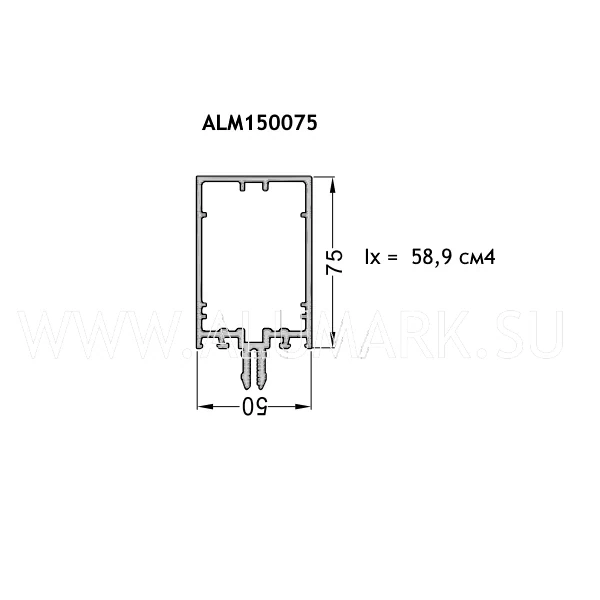

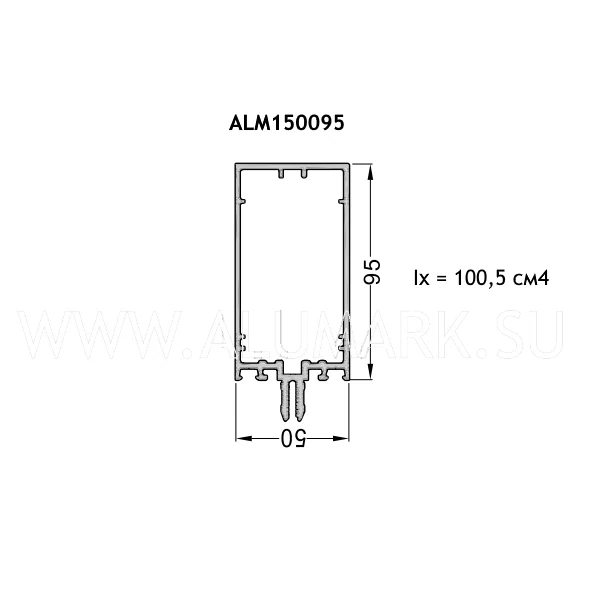

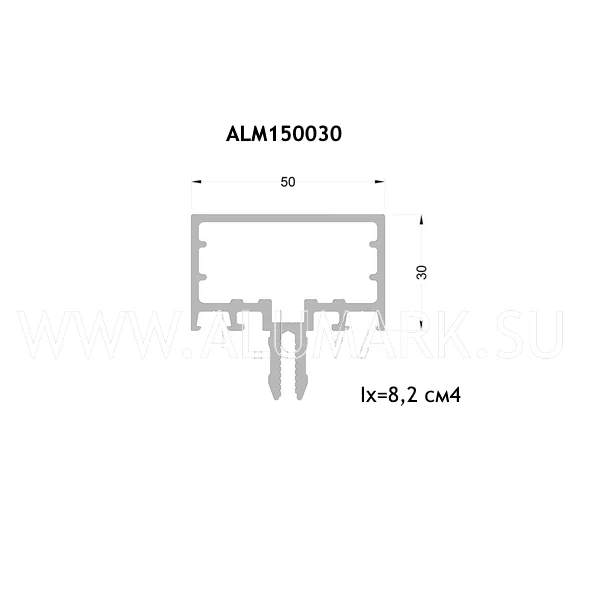

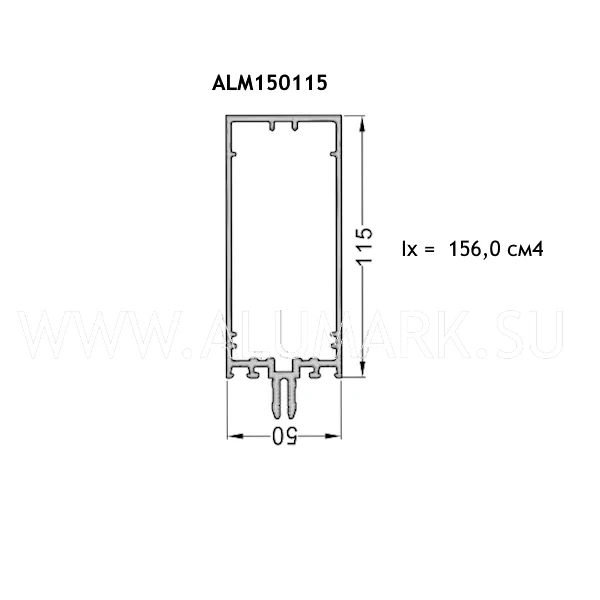

| ALM150007 | ALM150030 | ALM150055 | ALM150075 | ALM150095 | ALM150115 |
|---|---|---|---|---|---|
| Ix = 1,3 см4 | Ix = 8,2 см4 | Ix = 29,1 см4 | Ix = 58,9 см4 | Ix = 100,5 см4 | Ix = 156,0 см4 |
 |
 |
 |
 |
 |
 |

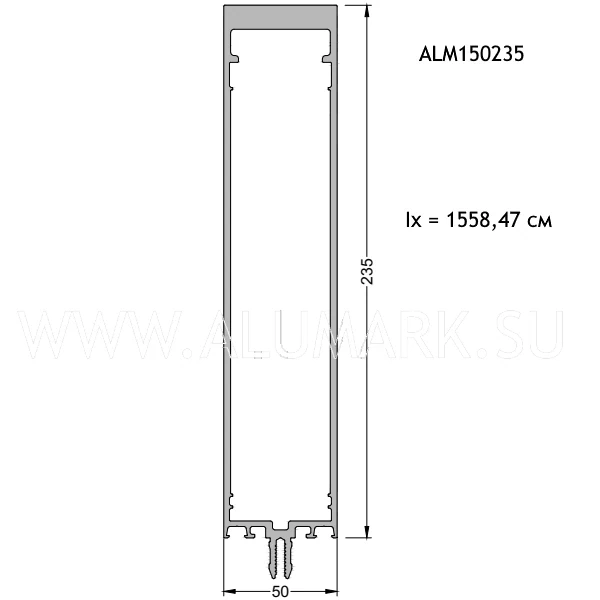

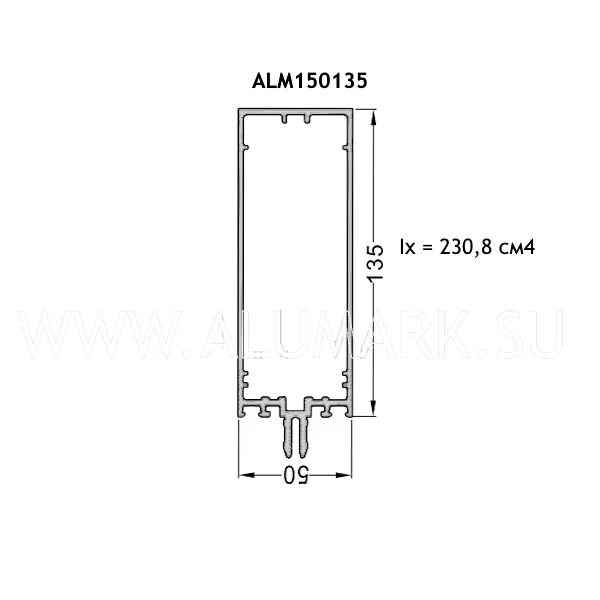

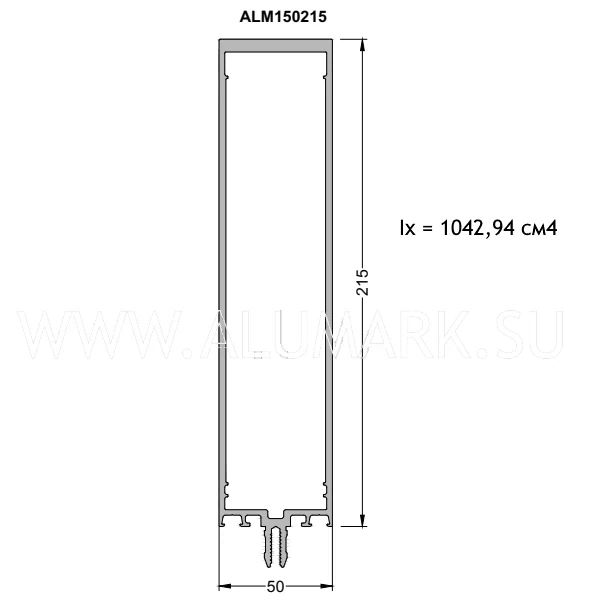

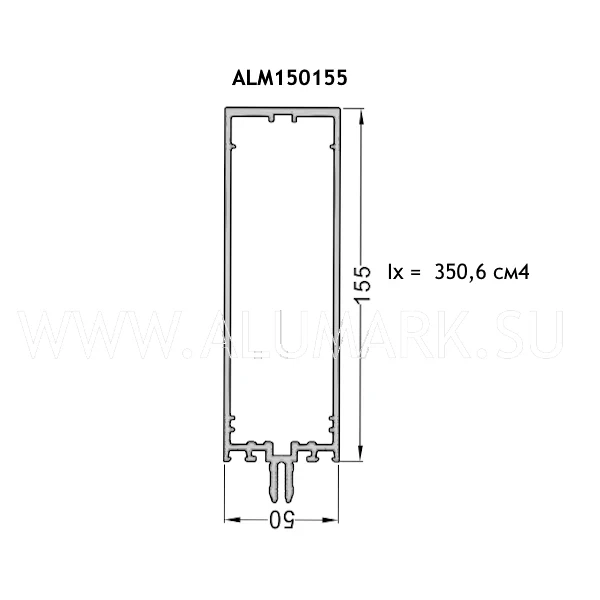

| ALM150135 | ALM150155 | ALM150175 | ALM150195 | ALM150215 | ALM150235 |
|---|---|---|---|---|---|
| Ix = 230,8 см4 | Ix = 350,6 см4 | Ix = 467,6 см4 | Ix = 675,4 см4 | Ix = 1042,94 см4 | Ix = 1558,47 см4 |
 |
 |
 |
 |
 |
 |
Составные профили. Суммарные показатели достигаются в результате неразъемного соединения стойки и вставного элемента с шагом 250 мм.

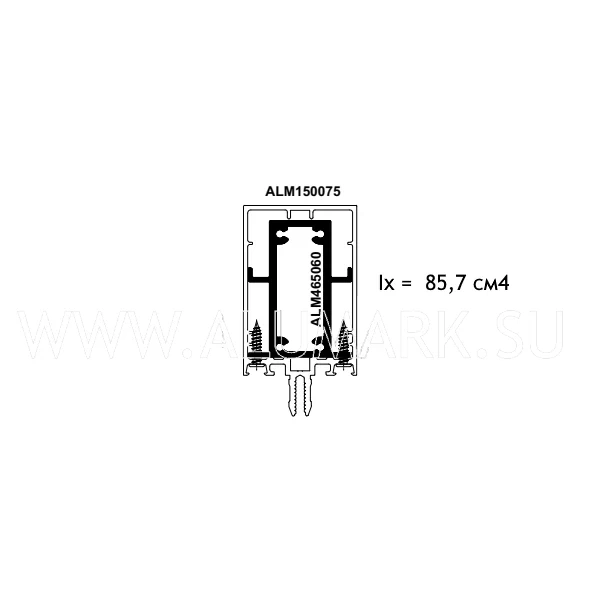

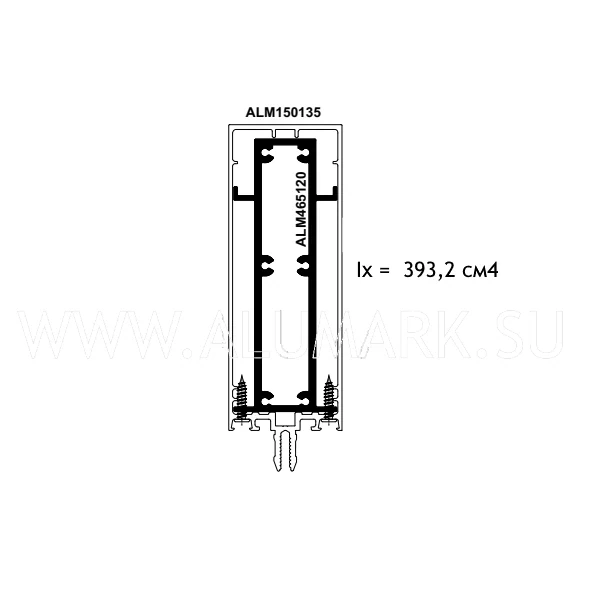

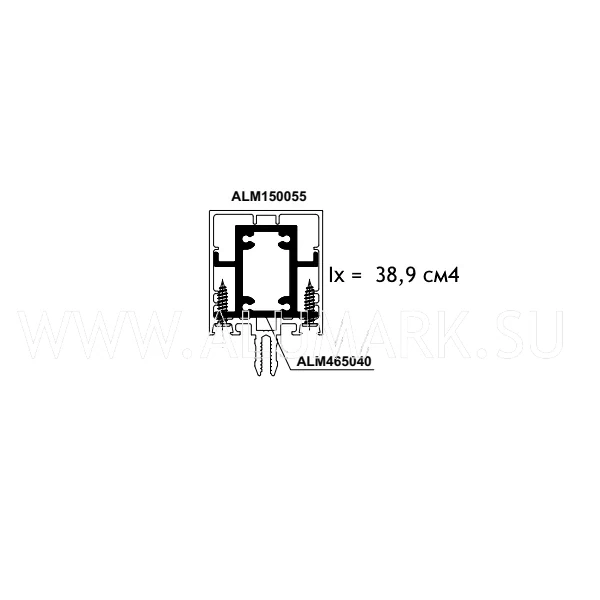

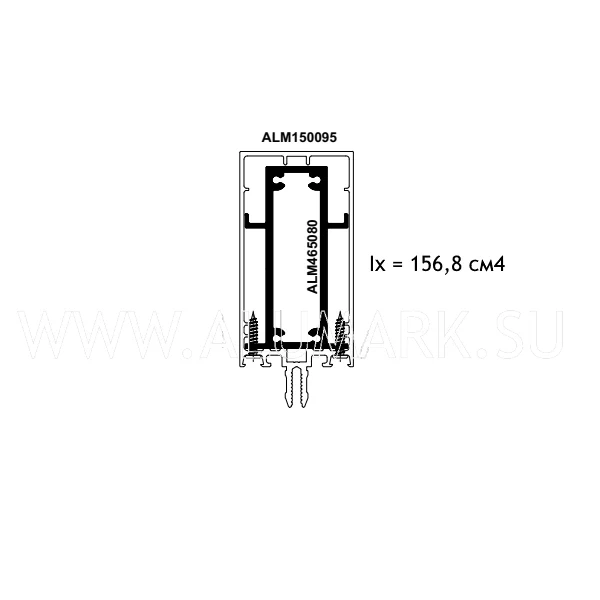

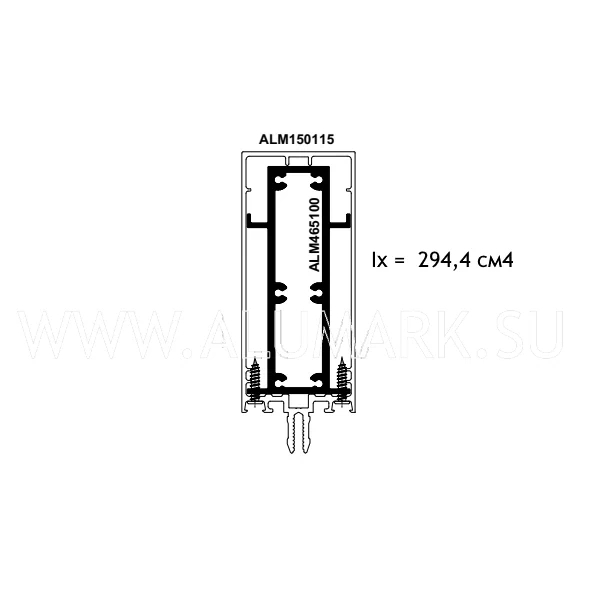

| ALM150055 + ALM465040 | ALM150075 + ALM465060 | ALM150095 + ALM465080 | ALM150115 + ALM465100 | ALM150135 + ALM465120 |
|---|---|---|---|---|
| Ix = 38,9 см4 | Ix = 85,7 см4 | Ix = 156,8 см4 | Ix = 256,9 см4 | Ix = 393,2 см4 |
 |
 |
 |
 |
 |

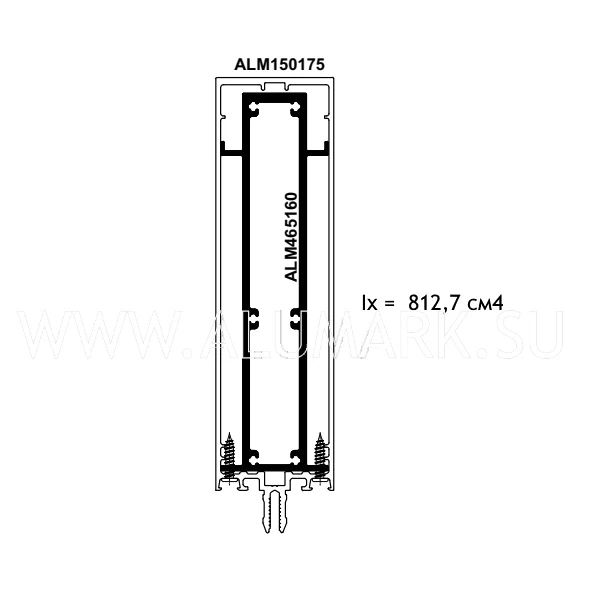

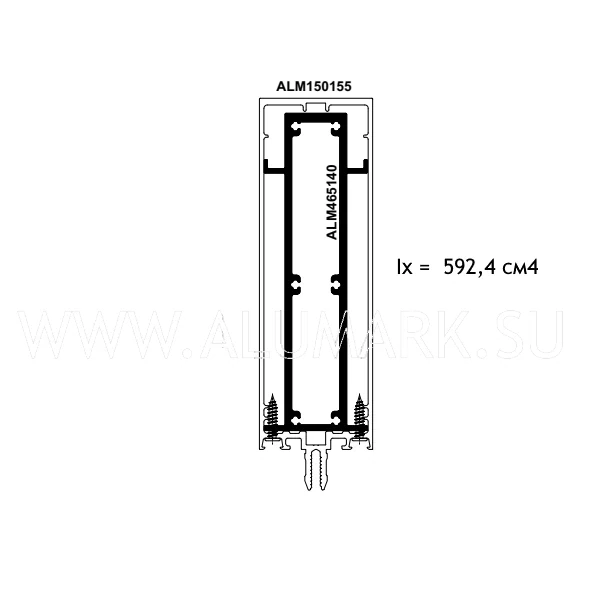

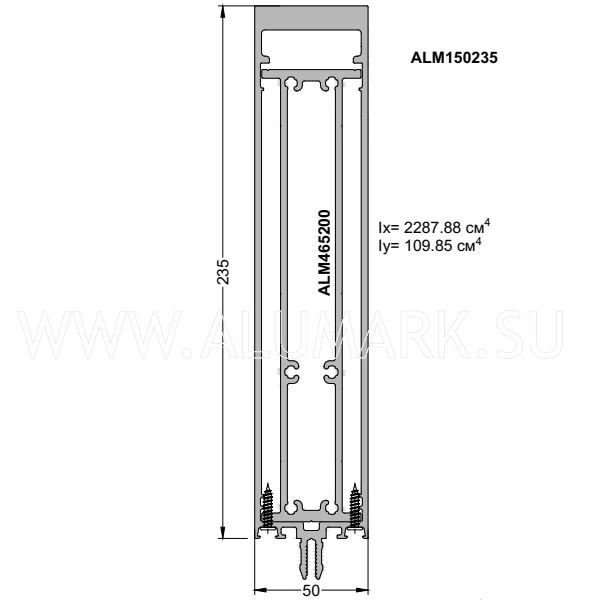

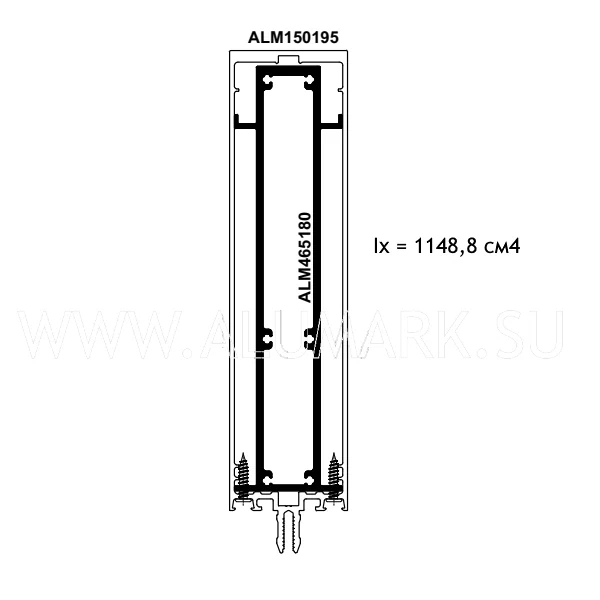

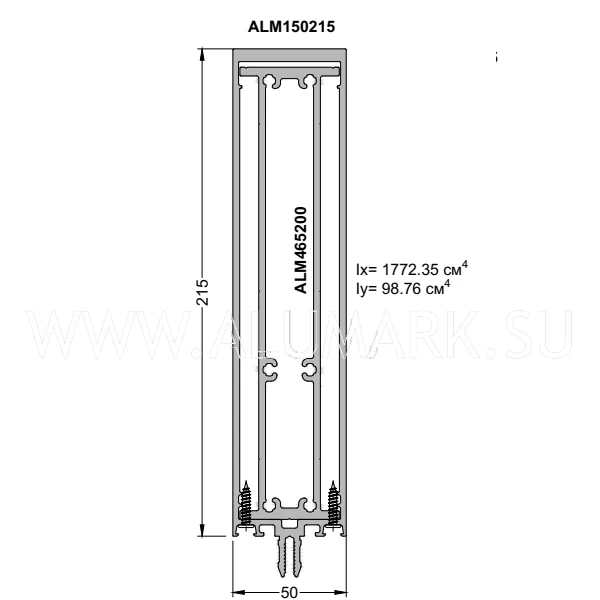

| ALM150155 + ALM465140 | ALM150175 + ALM465160 | ALM150195 + ALM465180 | ALM150215 + ALM445007 | ALM150235 + ALM445007 |
|---|---|---|---|---|
| Ix = 592,4 см4 | Ix = 812,7 см4 | Ix = 1148,8 см4 | Ix = 1772.35 cм4 | Ix = 2287.88 cм4 |
 |
 |
 |
 |
 |
