Фурнитура HS XING

Выберите вариант привода/ручки и параметры активных створок HS портала Alumark S158 нажмите "ОК" и получите расчет фурнитуры на 1 портал с 1,2 или 3 активными створками.
Максимальный вес активной створки 400кг, макс.ширина створки 3000мм, высота 3700мм.

Цвет ручки

ШИРИНА створки, мм

ВЫСОТА створки, мм

Толщина всех стекол СП, мм Вес СП = 37кг.

Выберите ручку для 1ой створки

Ручка-Ручка с цилиндром Ручка-Ручка без цилиндра Ручка без цилиндра-Ракушка Ручка внутренняя с цилиндром Ручка внутренняя без цилиндра

Выберите ручку для 2ой створки (если вторая створка штульповая, для нее следует выбрать замок минимальной высоты, т.к. его режут по высоте)

Нет 2й створки/ручки Ручка-Ручка с цилиндром Ручка-Ручка без цилиндра Ручка без цилиндра-Ракушка Ручка внутренняя с цилиндром Ручка внутренняя без цилиндра

Выберите ручку для 3ой створки (при выборе трехполозной рамы по крайней мере одна ручка должна быть с глухой накладкой снаружи)

Нет 3й створки/ручки Ручка-Ручка с цилиндром Ручка-Ручка без цилиндра Ручка без цилиндра-Ракушка Ручка внутренняя с цилиндром Ручка внутренняя без цилиндра


Ручка-Ручка с цилиндром	Ручка-Ручка без цилиндра	Ручка без цилиндра-Ракушка	Ручка внутренняя с цилиндром	Ручка внутренняя без цилиндра


Нет 2й створки/ручки	Ручка-Ручка с цилиндром	Ручка-Ручка без цилиндра	Ручка без цилиндра-Ракушка	Ручка внутренняя с цилиндром	Ручка внутренняя без цилиндра


Нет 3й створки/ручки	Ручка-Ручка с цилиндром	Ручка-Ручка без цилиндра	Ручка без цилиндра-Ракушка	Ручка внутренняя с цилиндром	Ручка внутренняя без цилиндра

ПОДБОР фурнитуры XING по параметрам

Элемент	Описание	Артикул ТБМ	Кол-во	Фото

Схема сборки и каталог

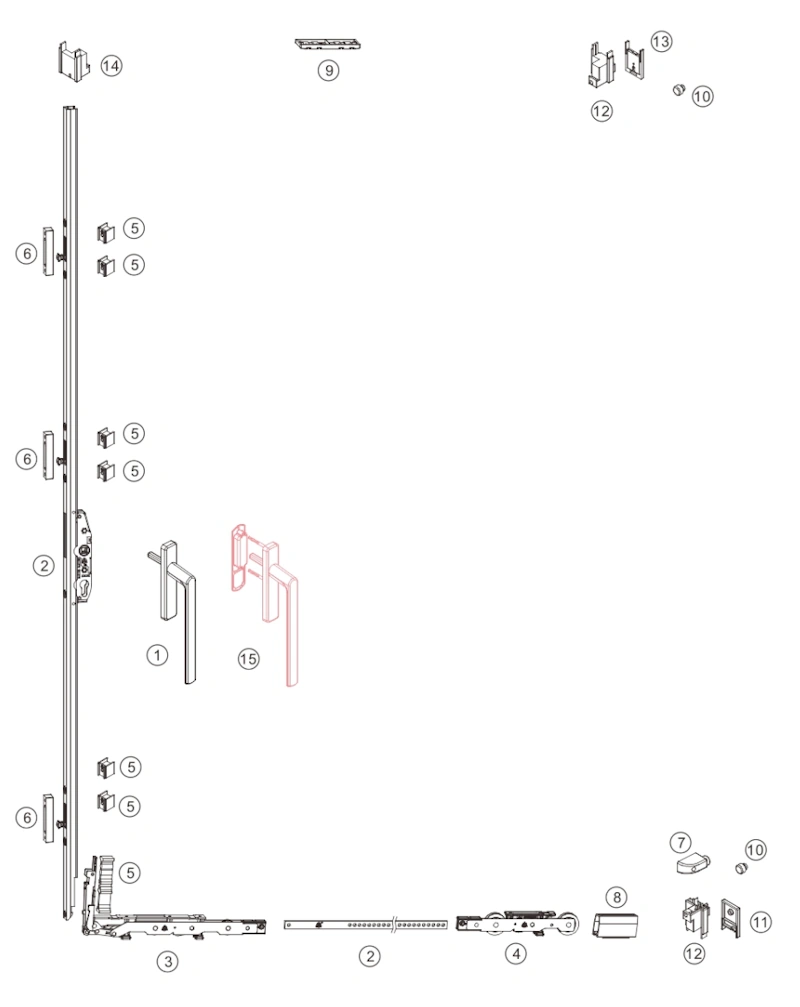

Монтажная схема фурнитуры XING	Обработка профиля под фурнитуру XING	Обработка профиля под фурнитуру XING в формате DWG

Все элементы фурнитуры XING для HS-порталов

Описание	Цвет	Артикул ТБМ

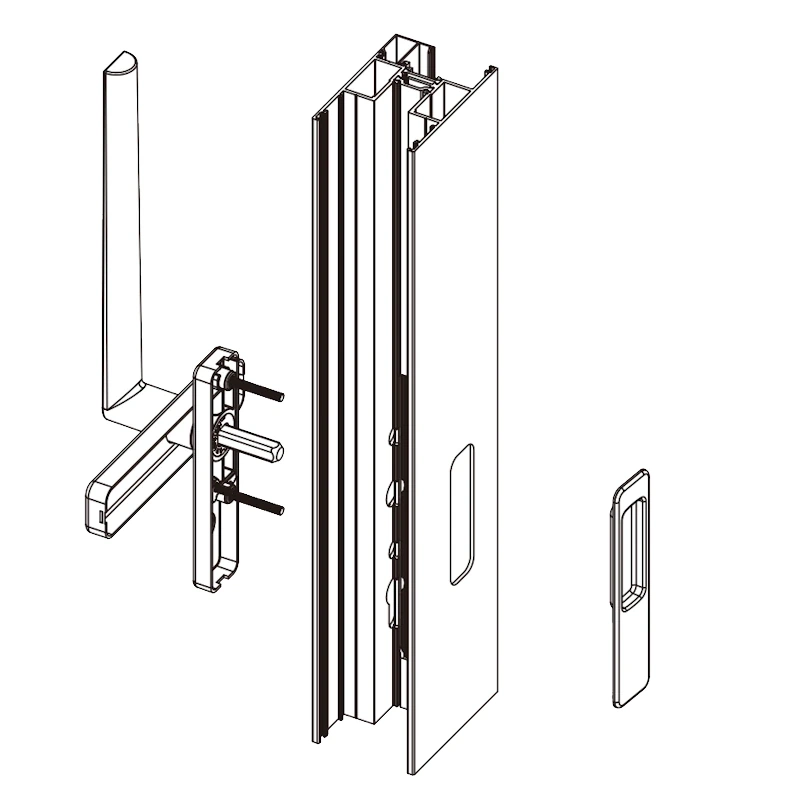

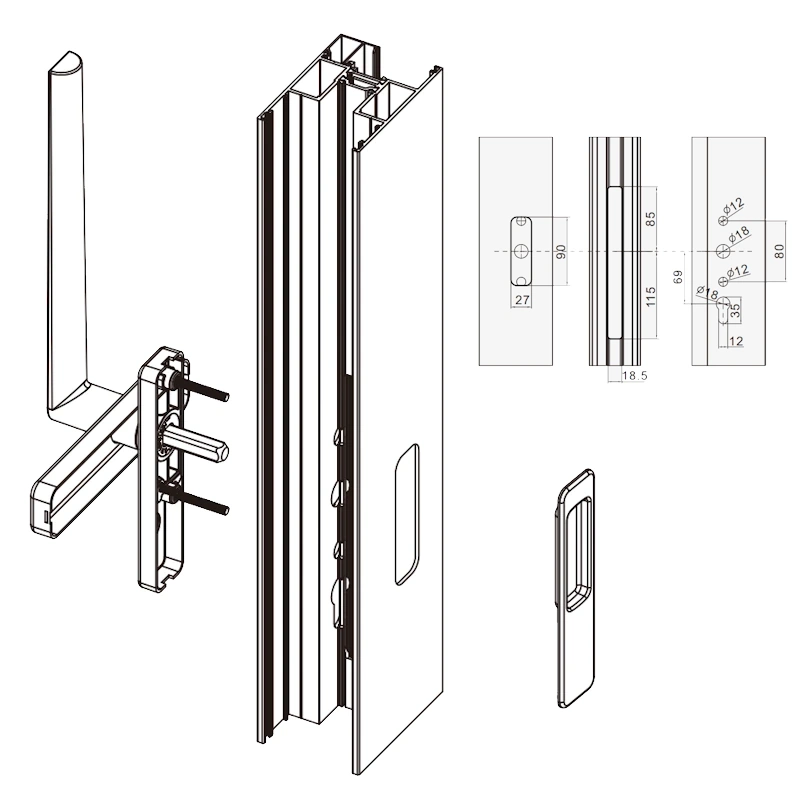

Гарнитур HS без PZ + ракушка, штифт 10 длина 60мм, винты М5*75, неокраш	неокраш.	XSX101744.RAW
Гарнитур HS без PZ + ракушка, штифт 10 длина 60мм, винты М5*75, черный	черный	XSX100172.9005

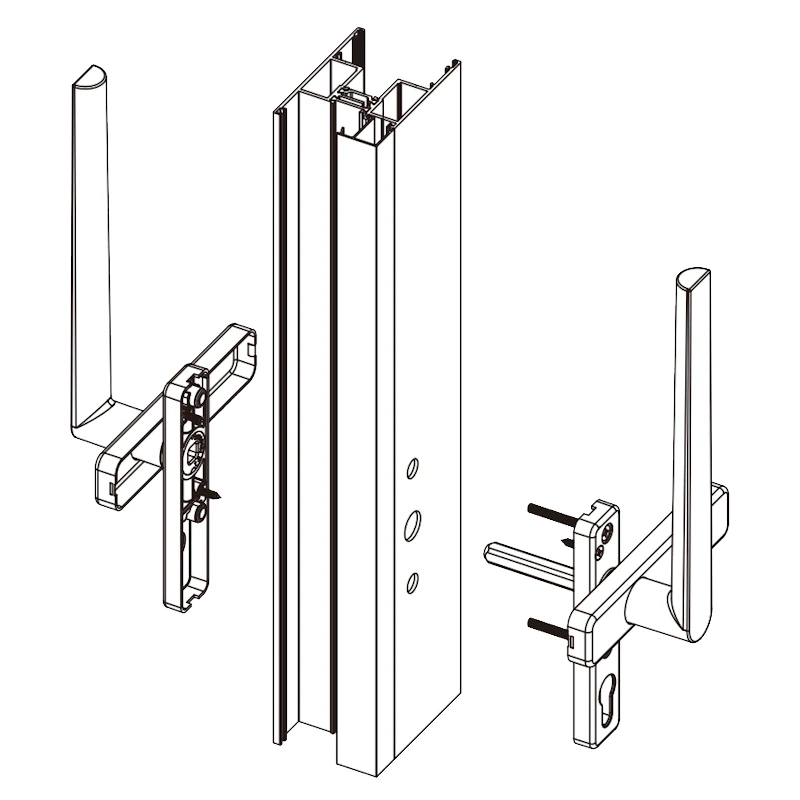

Гарнитур HS без PZ, штифт 10 длина 140мм, винты М5*85, неокраш.	неокраш.	XSX101586.RAW

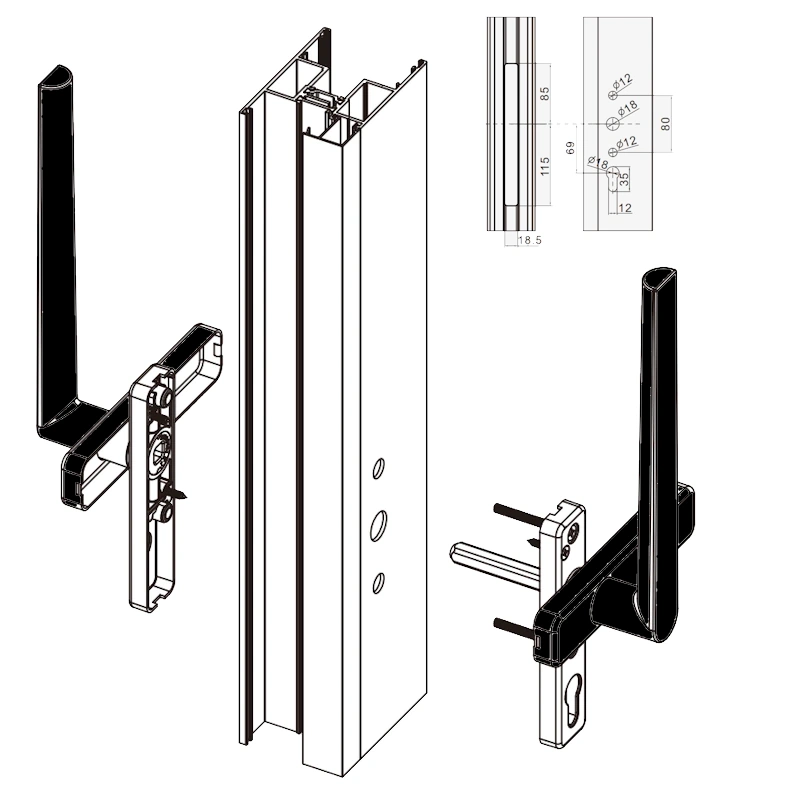

Гарнитур HS без PZ, штифт 10 длина 140мм, винты М5*85, черный	черный	XSX101586.9005

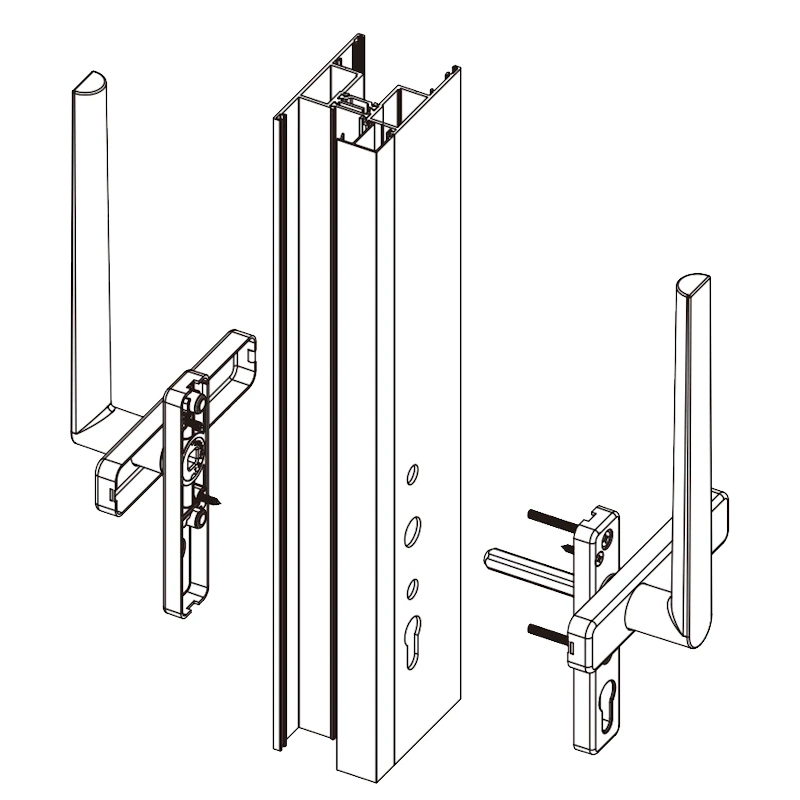

Гарнитур HS с PZ, штифт 10 длина 110мм, винты М5*85, неокраш.	неокраш.	XSX101585.RAW

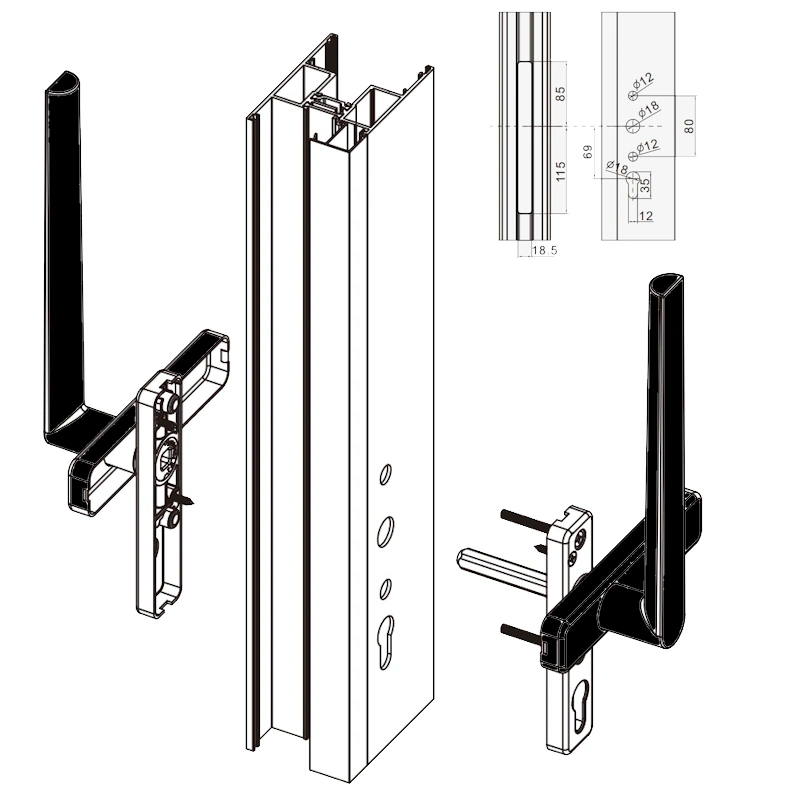

Гарнитур HS с PZ, штифт 10, длина 110мм, винты М5*85, черный	черный	XSX101585.9005
Замок для HS портала высота 2200мм		XSX2100153

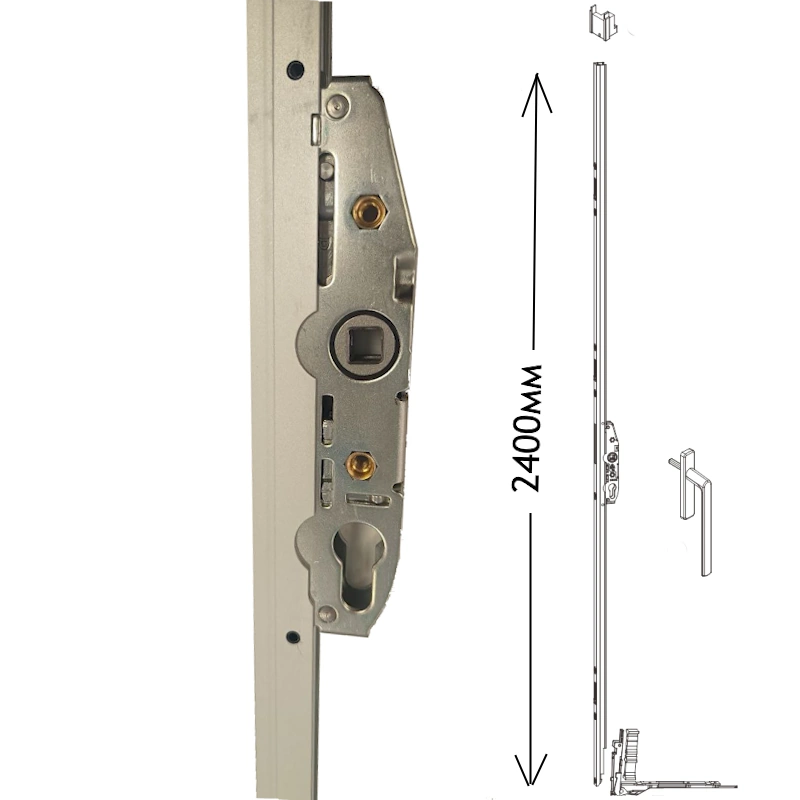

Замок для HS портала высота 2400мм		XSX2100193
Замок для HS портала высота 2700мм		XSX2100194

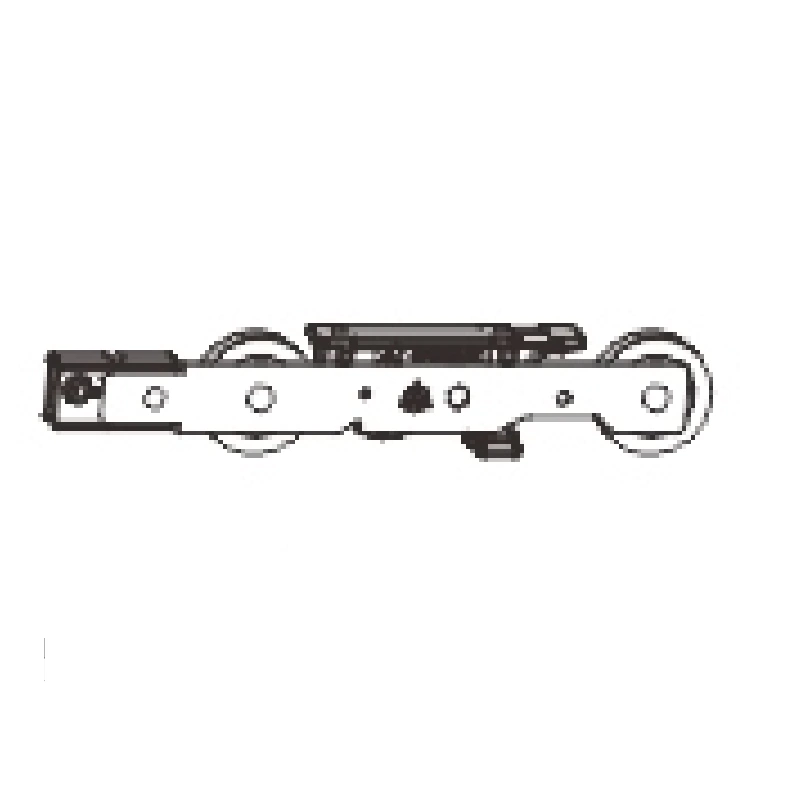

Каретка HS задняя		XSX2100128
Каретка HS задняя, с регулировкой		XSX2100158

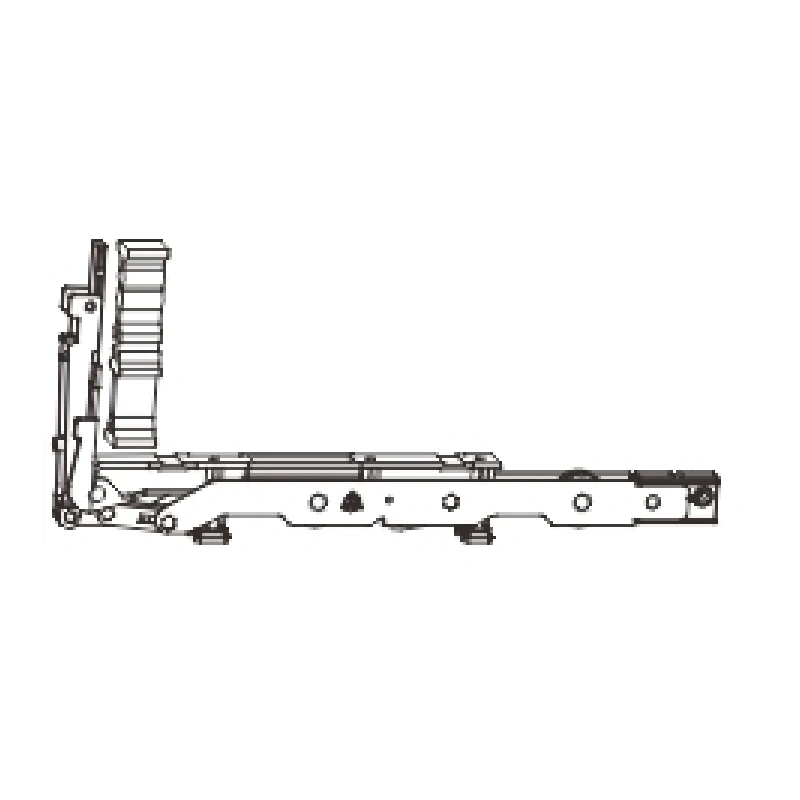

Каретка HS передняя		XSX2100127
Каретка HS средняя		XSX2100129

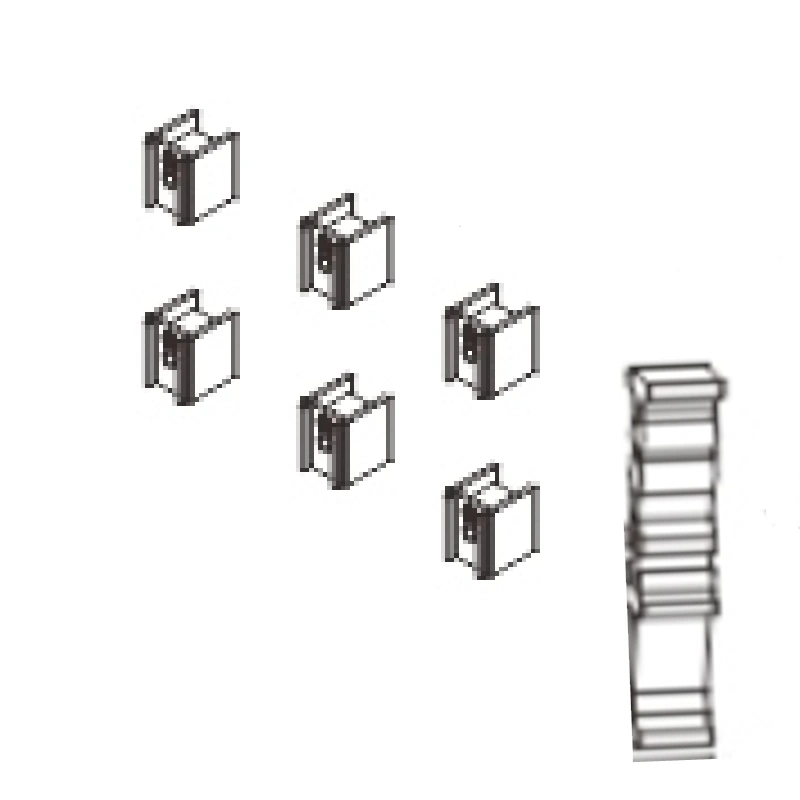

Комплект подкладок HS 17мм		XSX2100006

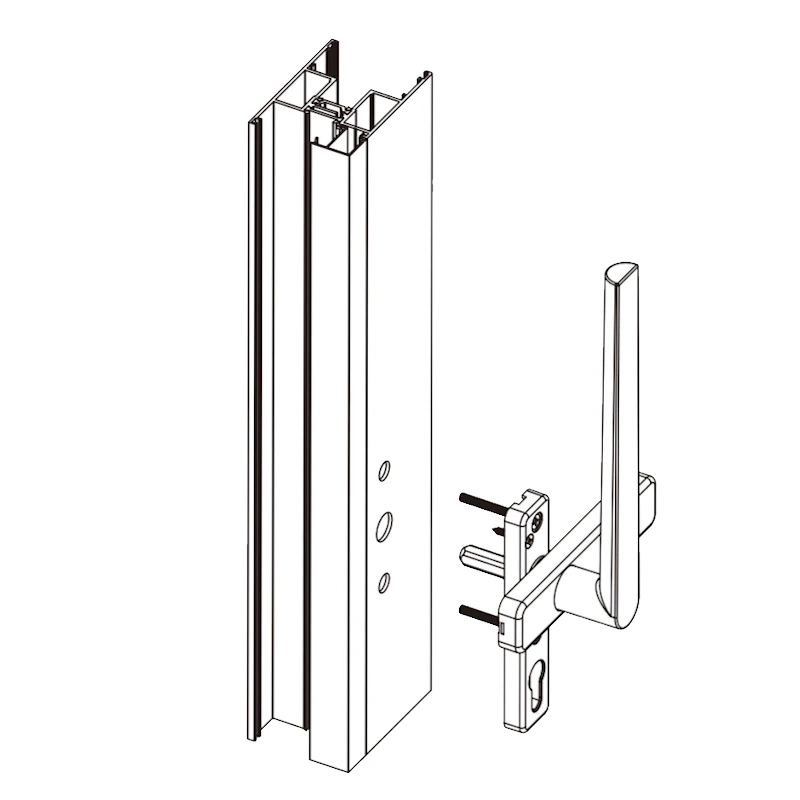

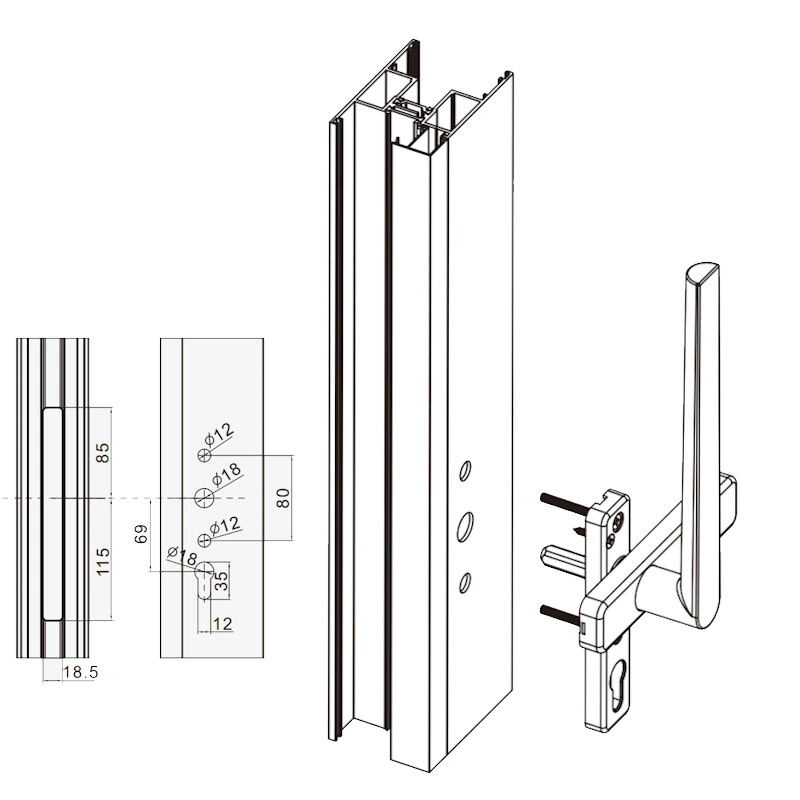

Ручка внутренняя HS без PZ, штифт 10 длина 60мм, винты М6*55, неокраш.	неокраш.	XSX100171.RAW

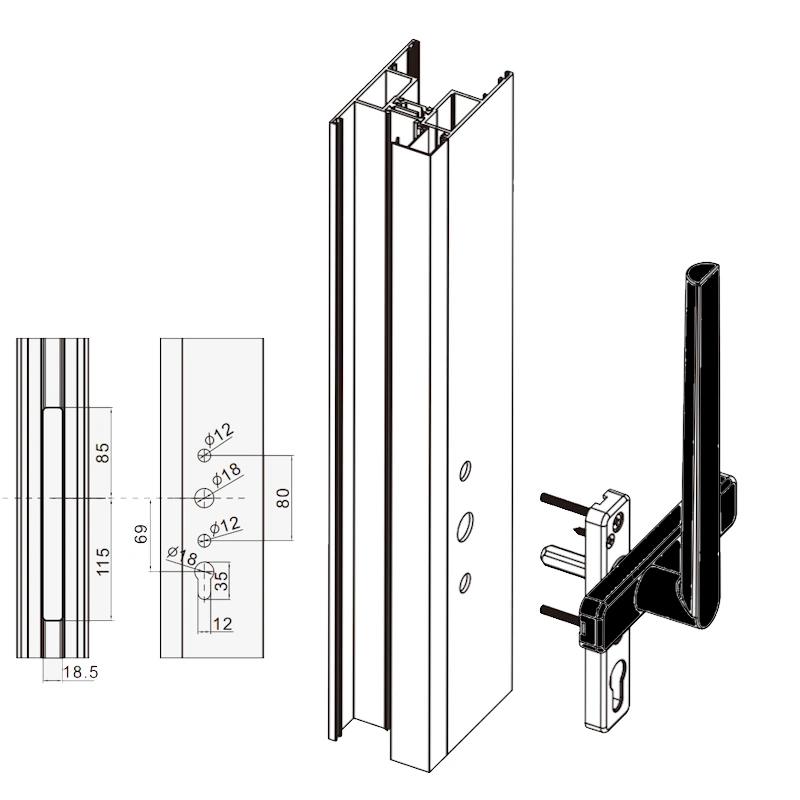

Ручка внутренняя HS без PZ, штифт 10 длина 60мм, винты М6*55, черная	черный	XSX100171.9005

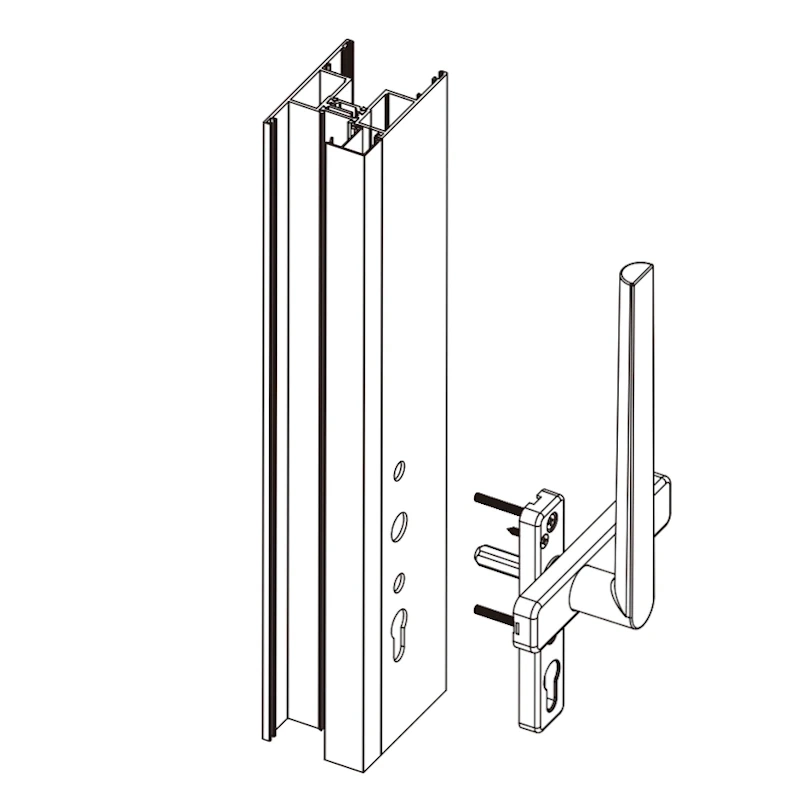

Ручка внутренняя HS с PZ, штифт 10 длина 60мм, винты М6*55, неокраш.	неокраш.	XSX103171.RAW
Стопор/отбойник HS, черный		XSX9900074
Тяга соединительная 1300мм		XSX2100055
Тяга соединительная 1500мм		XSX2100057
Тяга соединительная 2000мм		XSX2100216
Тяга соединительная 900мм		XSX2100054

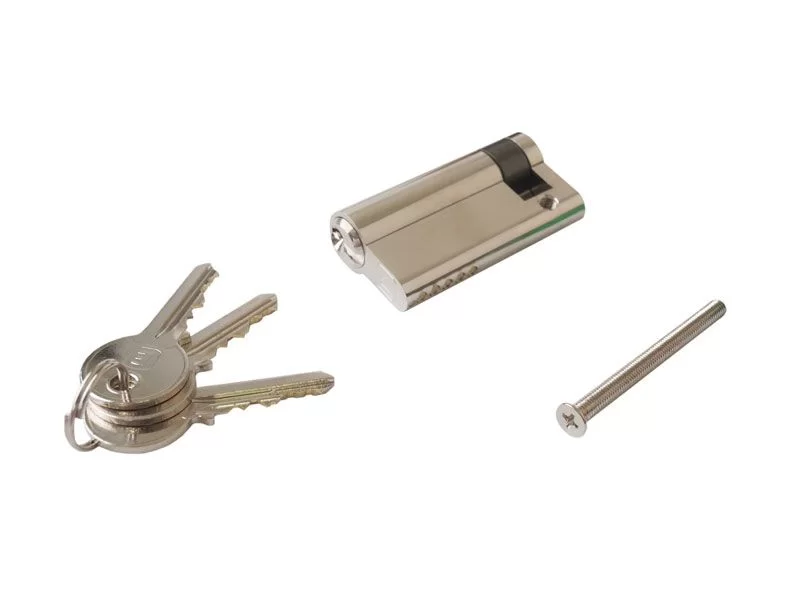

Цилиндр профильный ELEMENTIS 10/50	неокраш.	ELM0204.67
Цилиндр профильный MAXBAR 847/K 40/60	неокраш.	MAX0238

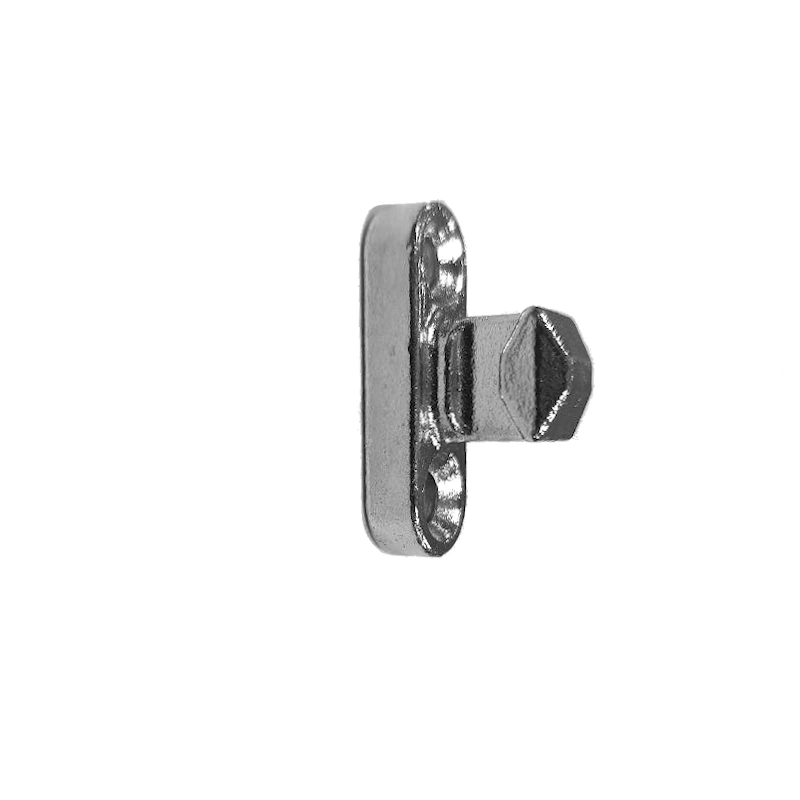

Штырь запорный HS		XSX2100033
Штырь запорный HS с микропроветриванием		XSX2100040
