Выберите варинант привода/ручки и параметры окна нажмите "ОК" и получите расчет фурнитуры на 1 окно. Ниже будет расчет тяг, а также полный список элементов оконной фурнитуры Hopo.
Максимальный вес створки 130 кг, макс.ширина створки 1200мм, высота 3000мм.
ПОДБОР фурнитуры HOPO на одно окно по параметрам
| Элемент | Описание | Артикул ТБМ | Кол-во | Фото |
|---|---|---|---|---|
| Подпятник на раме | Подпятник на раме | AFS10.00.01 | 1 |
|
| Пятка на створке | Пятка на створке | AAS10.00.01 | 1 |
|

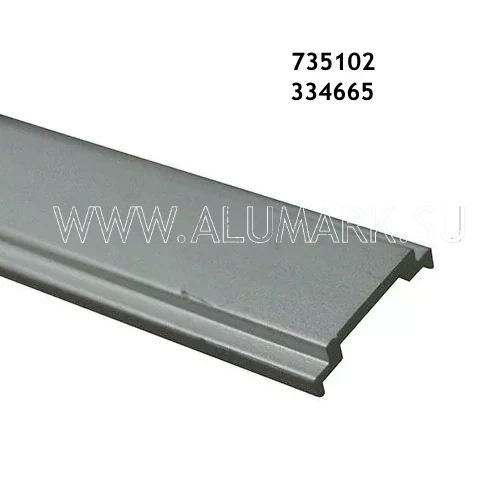

| Тяга фурнитурного паза | Тяга соеднит ROTO алюминиевая 6м | 334665 | 1 |
|
Каталожные описания элементов фурнитуры HOPO
| Описание | Цвет | Артикул ТБМ | Инструкция | Фото |
|---|---|---|---|---|

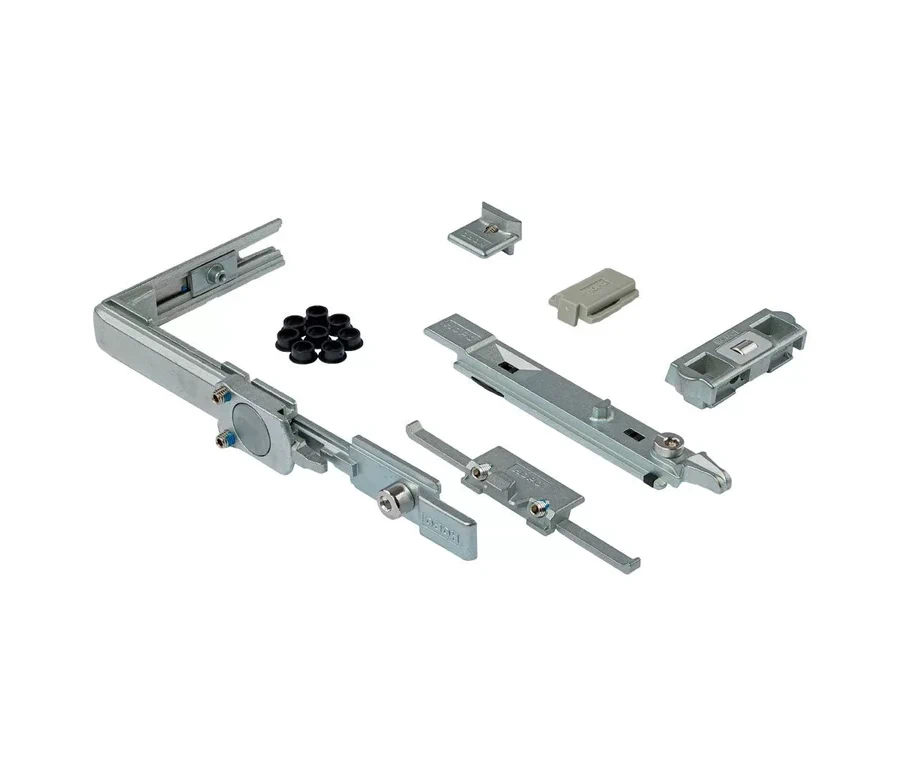

| Комплект запорных элементов п/о окна (угловик с цапфой и блокир., нижний запор, нерегулир. ответ.планки, пятка и подпятник) | AD23.00.1T021H4 |
|
||

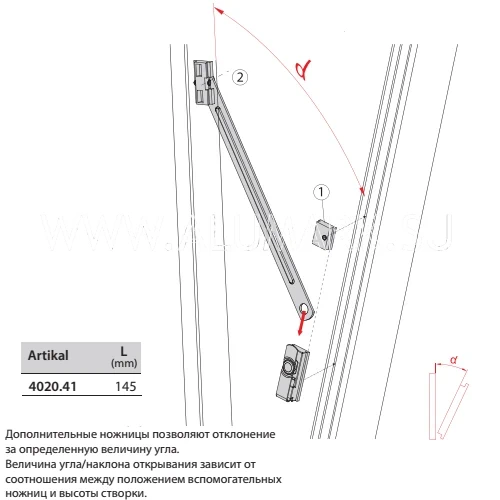

| Ножницы фрамужные скользящие ограничительные 145мм Stublina, 1шт | STB4020.41 |
 |
|
|
| Ножницы фрамужные скользящие ограничительные 210мм Stublina, 1шт | STB4020.40 |
|
|
|

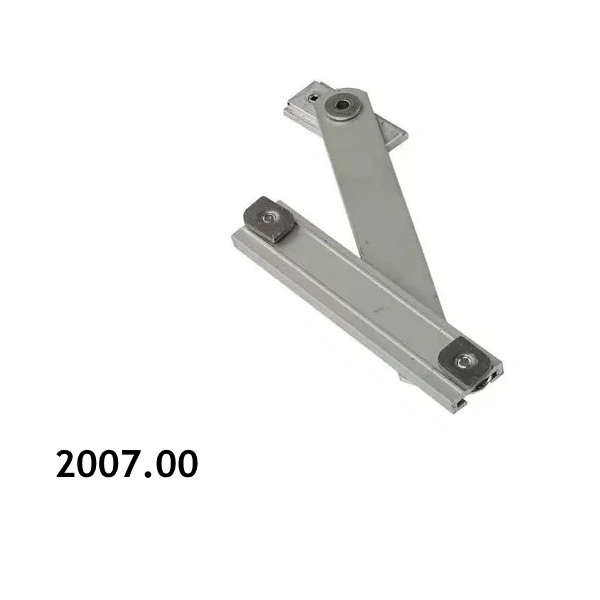

| Ножницы фрамужные скользящие ограничительные ~120мм Stublina | STB2007.00 |
|
|
|

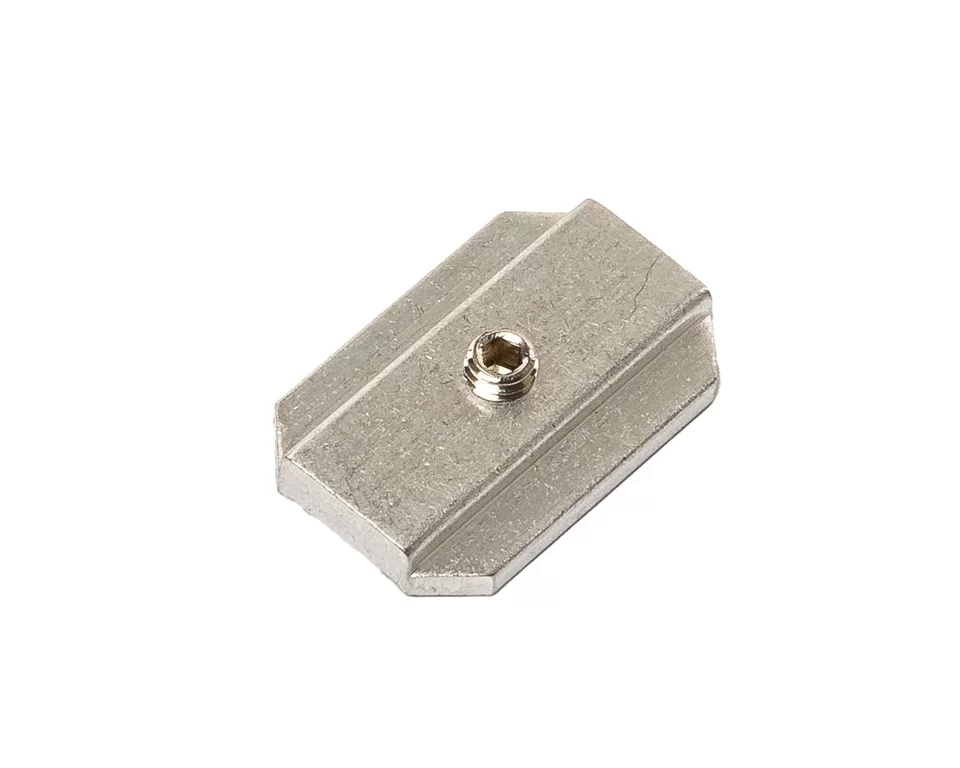

| Ограничитель поворота ручки/хода тяги, Китай | T1012 |
|
||
| Планка ответная нерегулируемая | ALP10.00.021 |
|
|
|

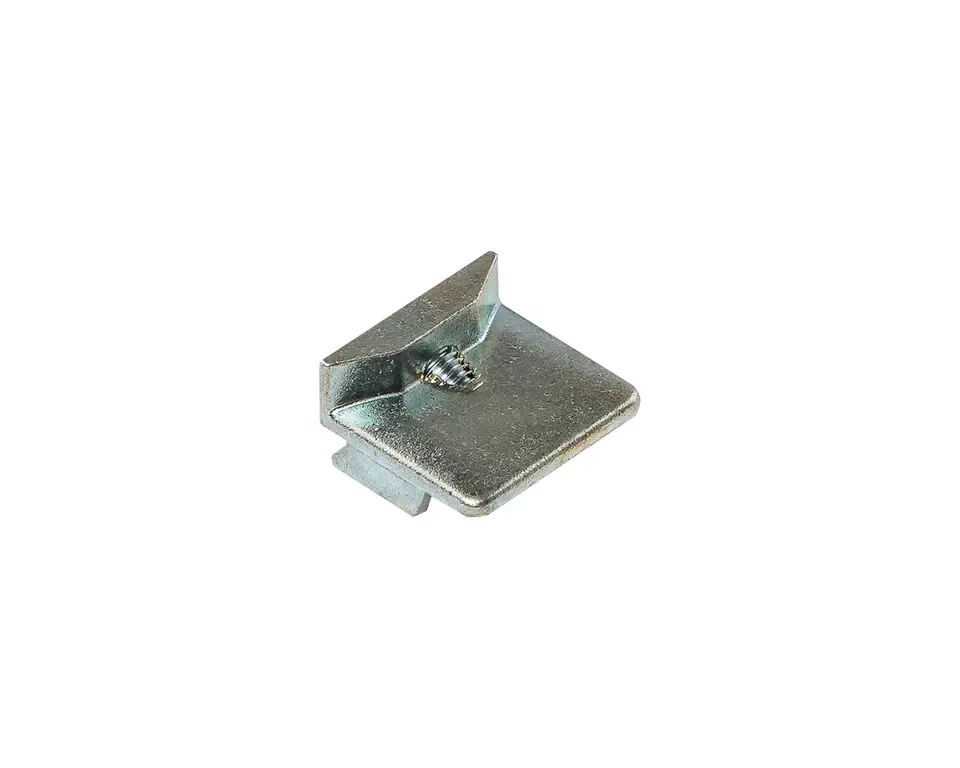

| Планка ответная нерегулируемая Elementis | ELM6347 |
|
||
| Планка ответная регулируемая | AALP10.021 |
|
|
|
| Подпятник на раме | AFS10.00.01 |
|
|
|
| Прижим средний поворотной створки со стороны петель HOPO для V.01 | ALP15.00.021 |
|
|
|
| Прижим средний поворотной створки со стороны петель Stublina | STB4045.00 |
|
|
|

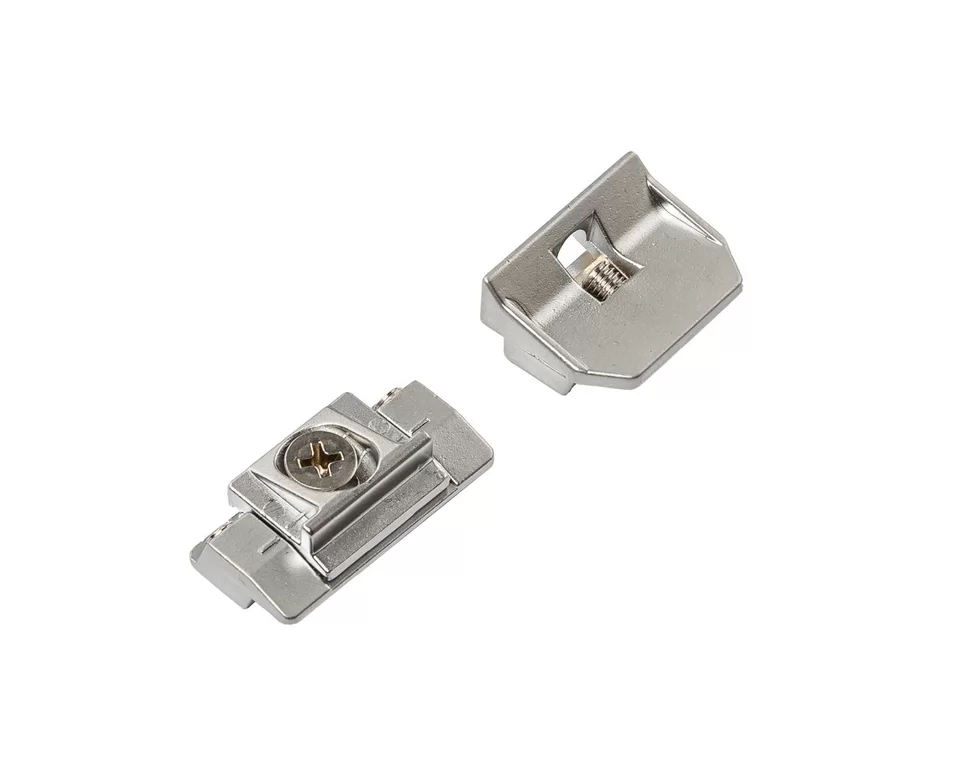

| Прижим средний поворотной створки со стороны петель, Китай | T1008 |
|
||
| Пятка на створке | AAS10.00.01 |
|
|
|

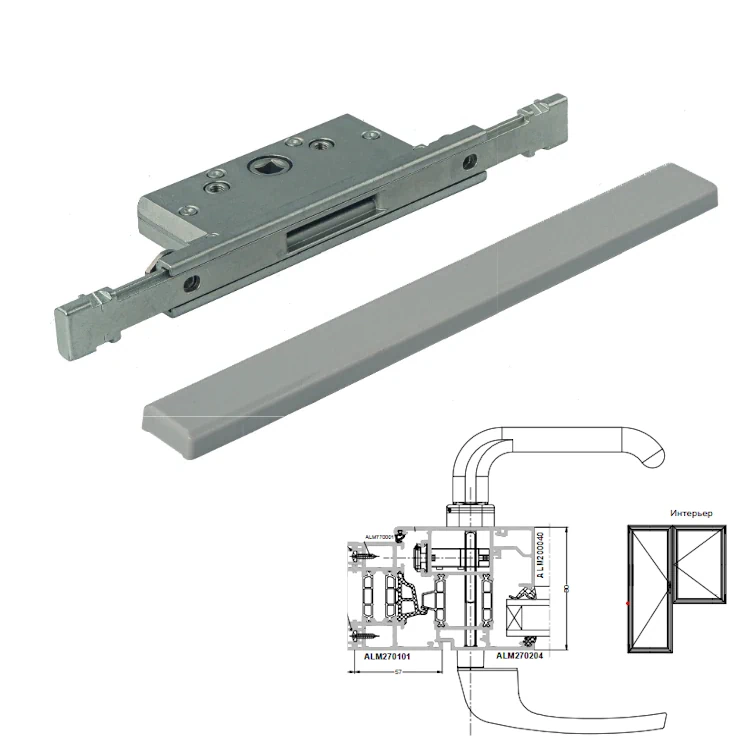

| Редуктор под двустороннюю ручку со штифтом 7х7мм, дорнмасс 26мм | AGC50.26.014H4 |
|
|
|

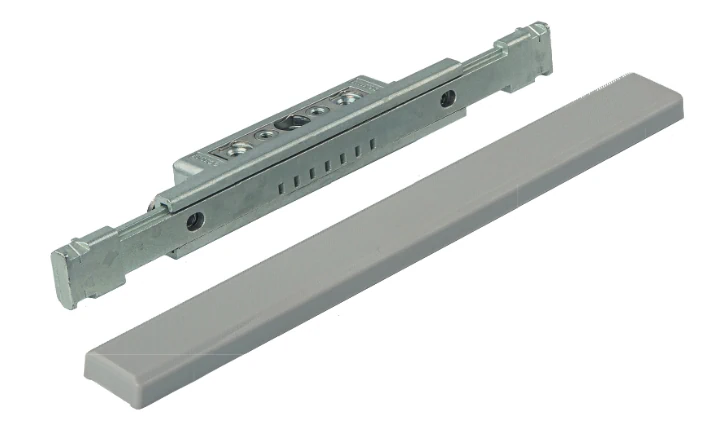

| Редуктор под ручку со штифтом 7х7мм, дорнмасс 6мм | AGC50.06.014H4 |
|
|
|

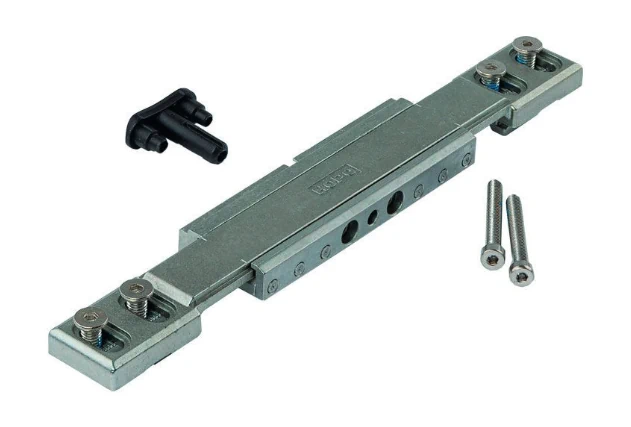

| Редуктор под ручку, 2 винта в комплекте | AGC50.00.021H4 |
|
|
|
| Редуктор под ручку, без винтов в комплекте | AGC50.00 |
|
|
|

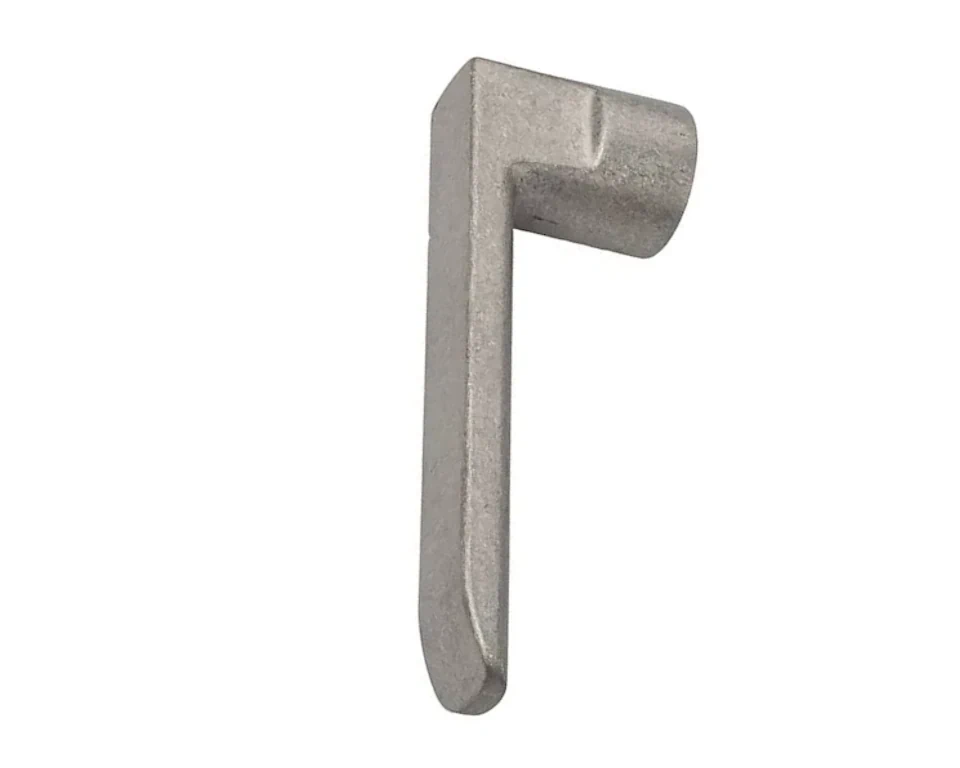

| Ручка оконная Horvik прямая, 2 винта в комплекте, неокраш. | неокраш. | PH402.02 |
|
|

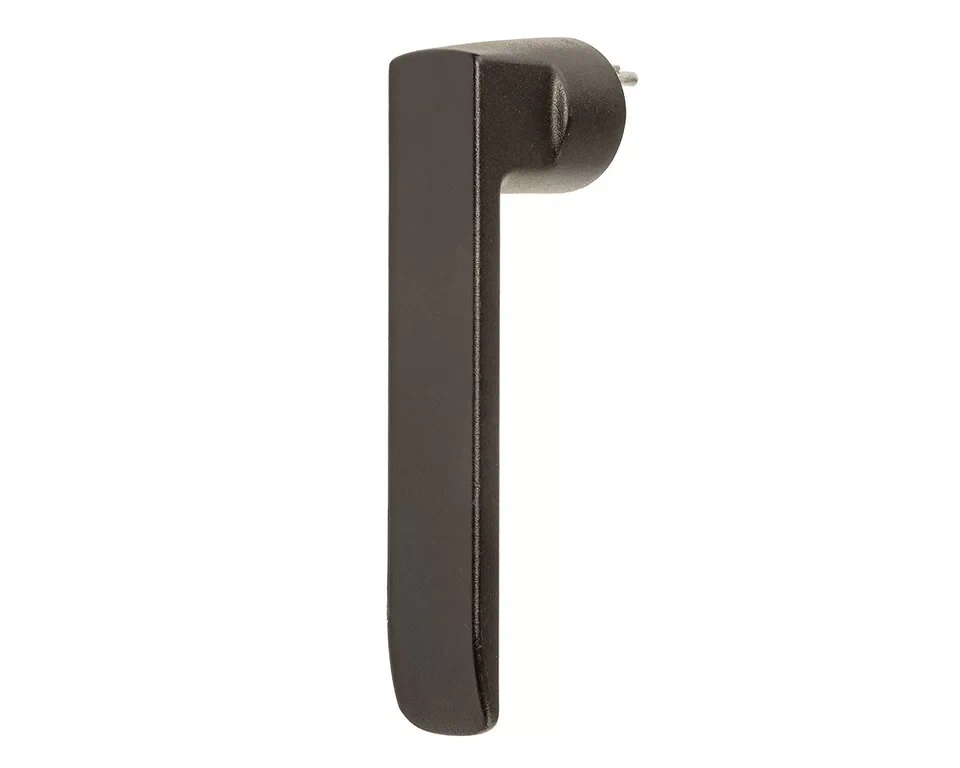

| Ручка оконная Horvik прямая, 2 винта в комплекте, черная | черный RAL9005 | PH402.06 |
|
|
| Ручка оконная Horvik скругл., 2 винта в комплекте, белая | белый | PH401.07 |
|
|
| Ручка оконная Horvik скругл., 2 винта в комплекте, неокраш. | неокраш. | PH401.02 |
|
|
| Ручка оконная Horvik скругл., 2 винта в комплекте, черная | черный RAL9005 | PH401.06 |
|
|

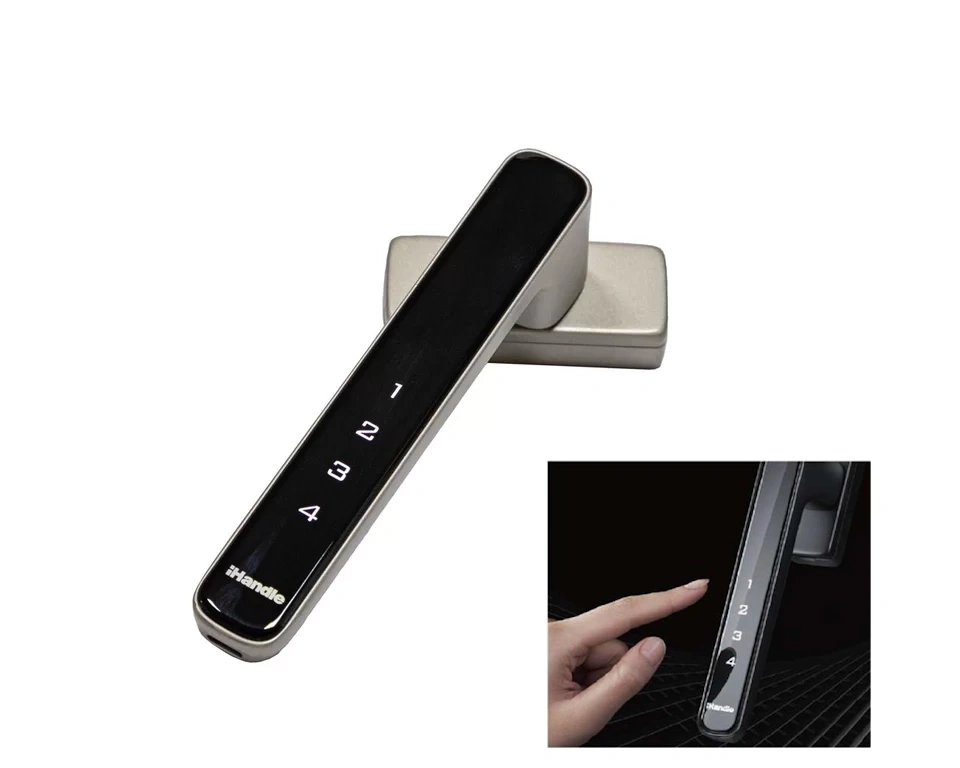

| Ручка оконная iHandle с блокировкой по коду, со штифтом 7мм, micro-USB, серебр. | серебр. | SV.IL805.01 |
|
|
| Ручка оконная iHandle с блокировкой по коду, со штифтом 7мм, micro-USB, черная | черный | SV.IL805.06 |
|
|

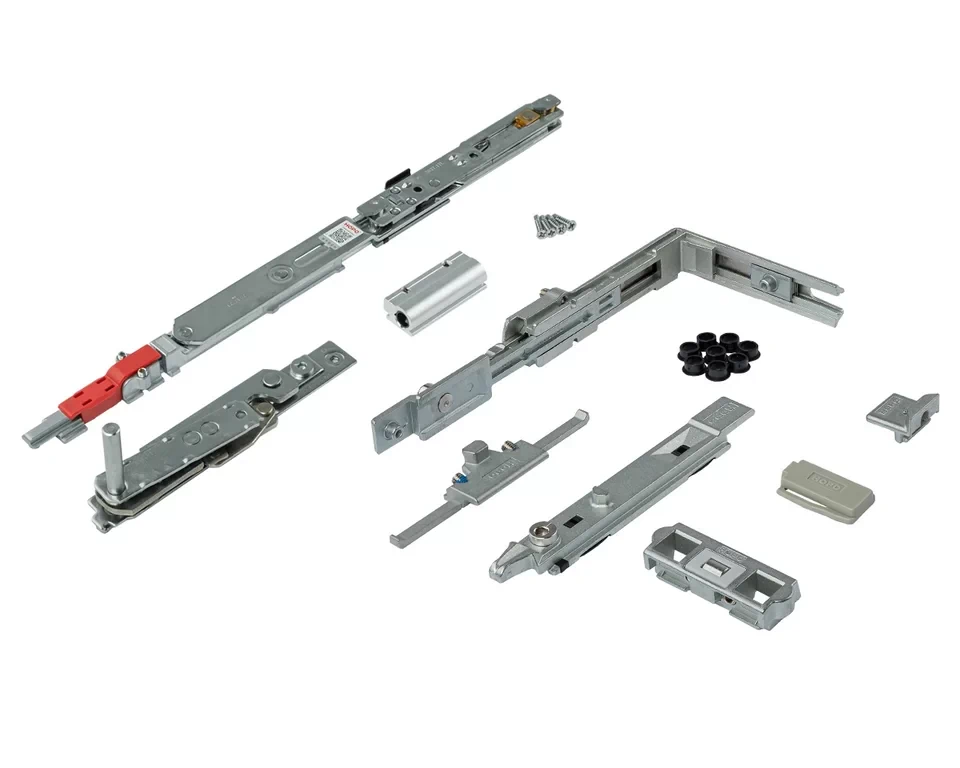

| Скрытые петли, ножницы, угловик, прижимы, пятка и подпятник для створок весом до 100кг, открывание 180° левый | CTT55.20.38LH5 |
|
|
|

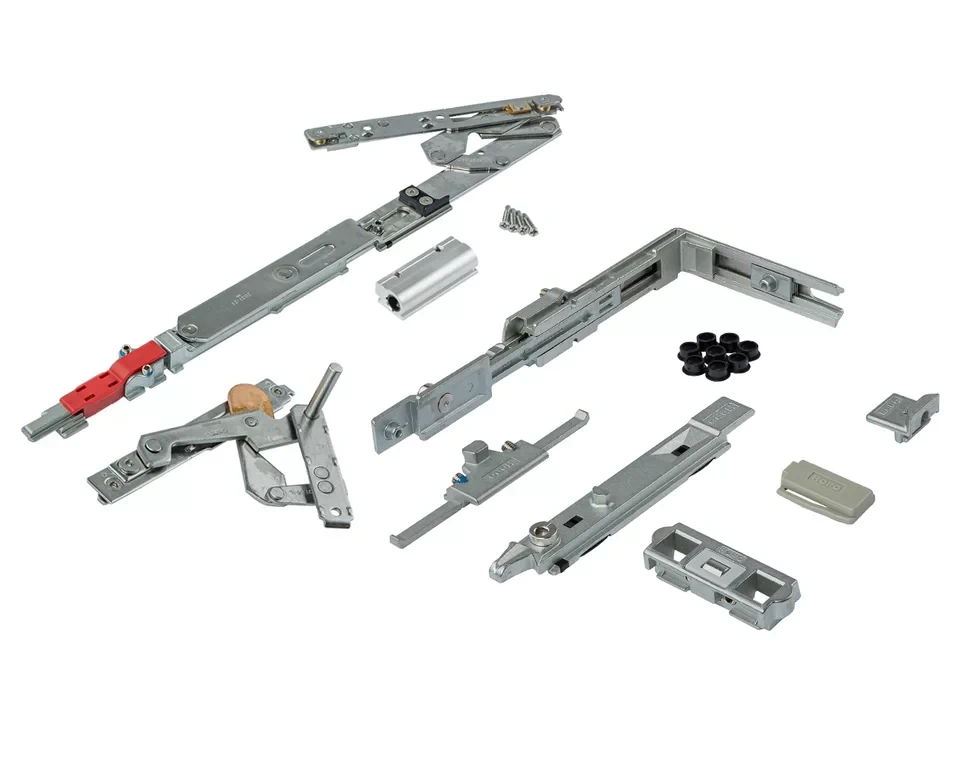

| Скрытые петли, ножницы, угловик, прижимы, пятка и подпятник для створок весом до 100кг, открывание 180° правый | CTT55.20.38RH5 |
|
|
|

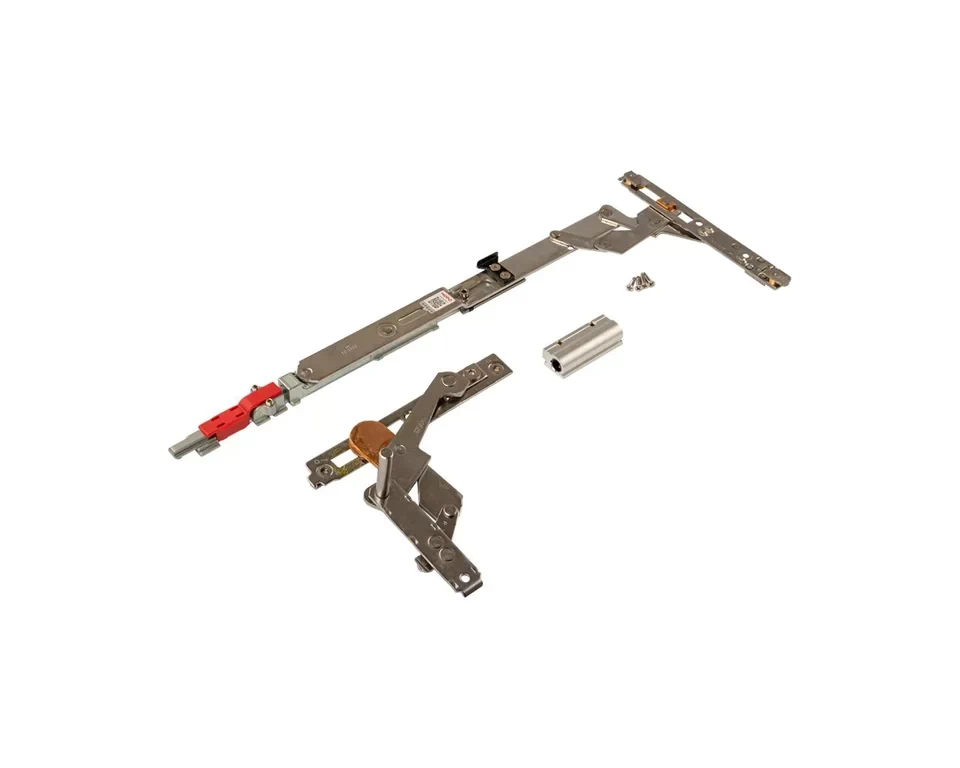

| Скрытые пов-откид петли+ножницы, до 100кг, до 180° левые | CATT55.20.38LH5 |
|
||

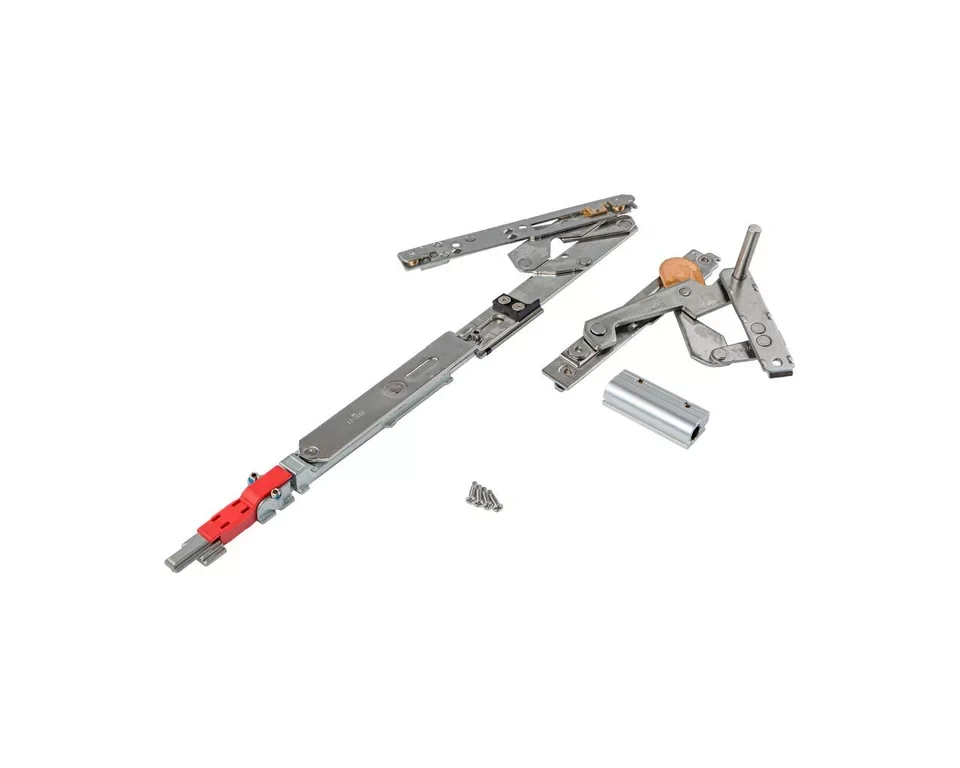

| Скрытые пов-откид петли+ножницы, до 100кг, до 180° правые | CATT55.20.38RH5 |
|
||

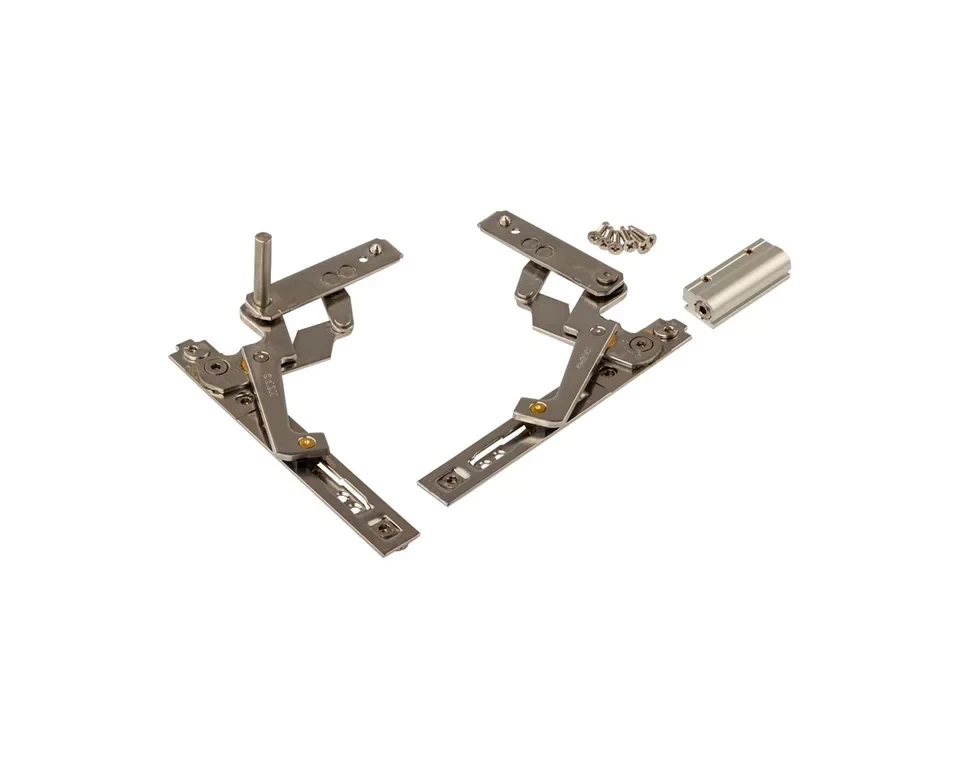

| Скрытые поворотные петли до 100кг до 180°, створка от 200мм, правые | CATH51.10.38RH5 |
|
|
|

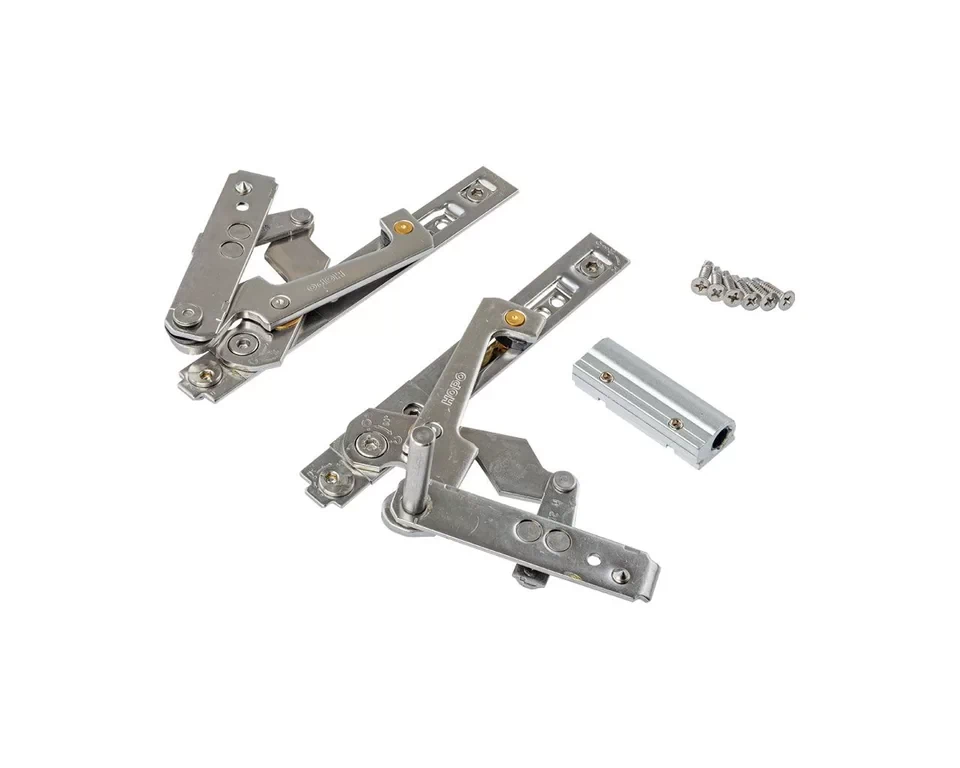

| Скрытые поворотные петли до 100кг до 180°, створка от 200мм, левые | CATH51.10.38LH5 |
|
|
|

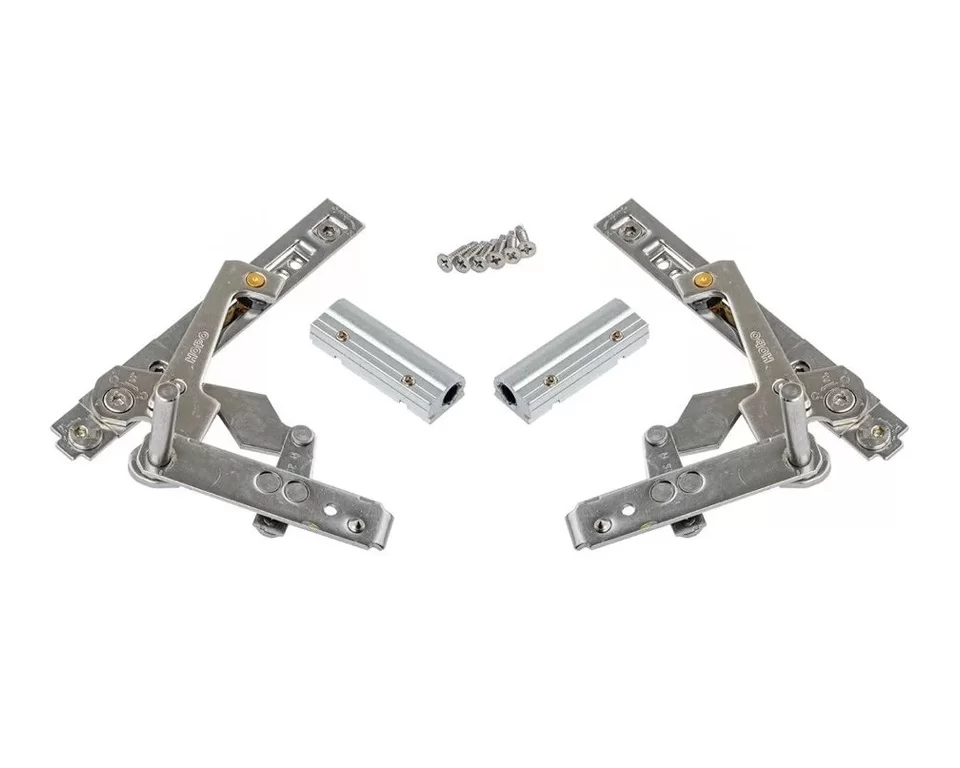

| Скрытые фрамужные петли до 90кг | CATH51.20 |
|
||

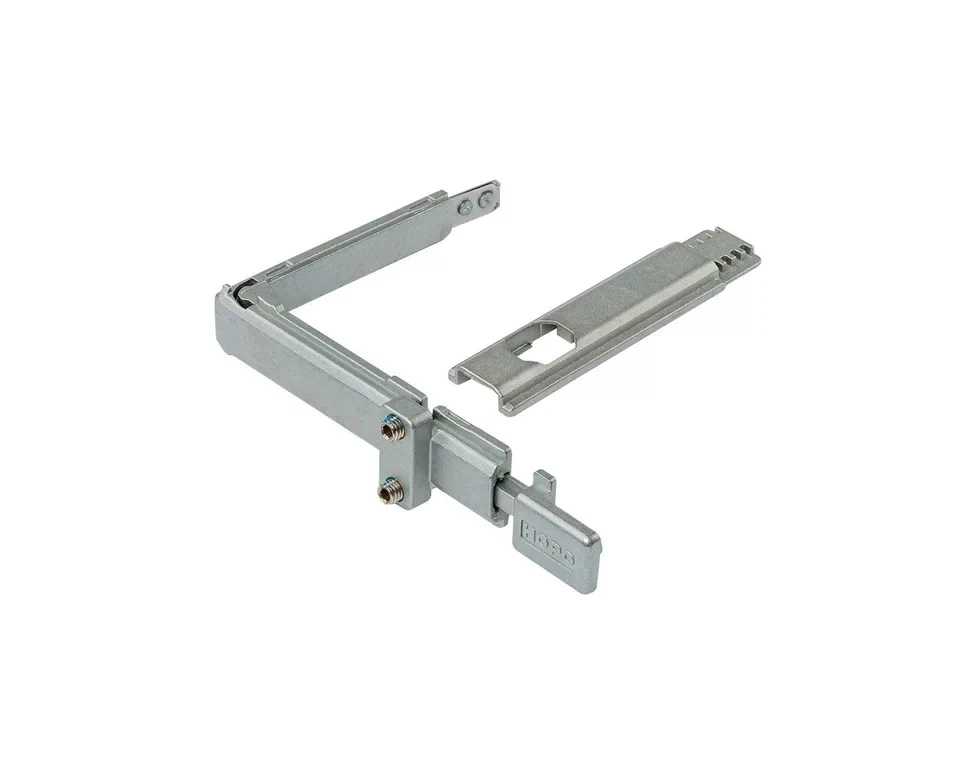

| Угловой переключатель с цапфой и без блокиратора | AMCT20.00.021H4 |
|
|
|
| Цапфа регулируемая для доп.точки Elementis | ELM5149 |
|
||

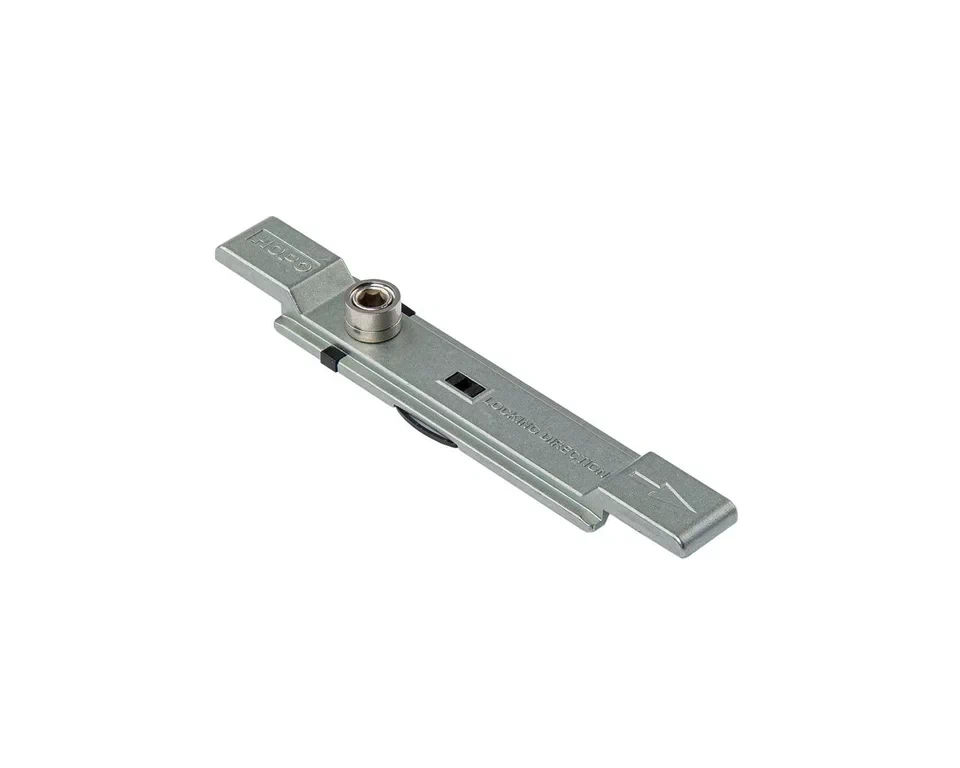

| Цапфа регулируемая проходная для доп.точки | ALR28.65.021H4 |
|
|
|

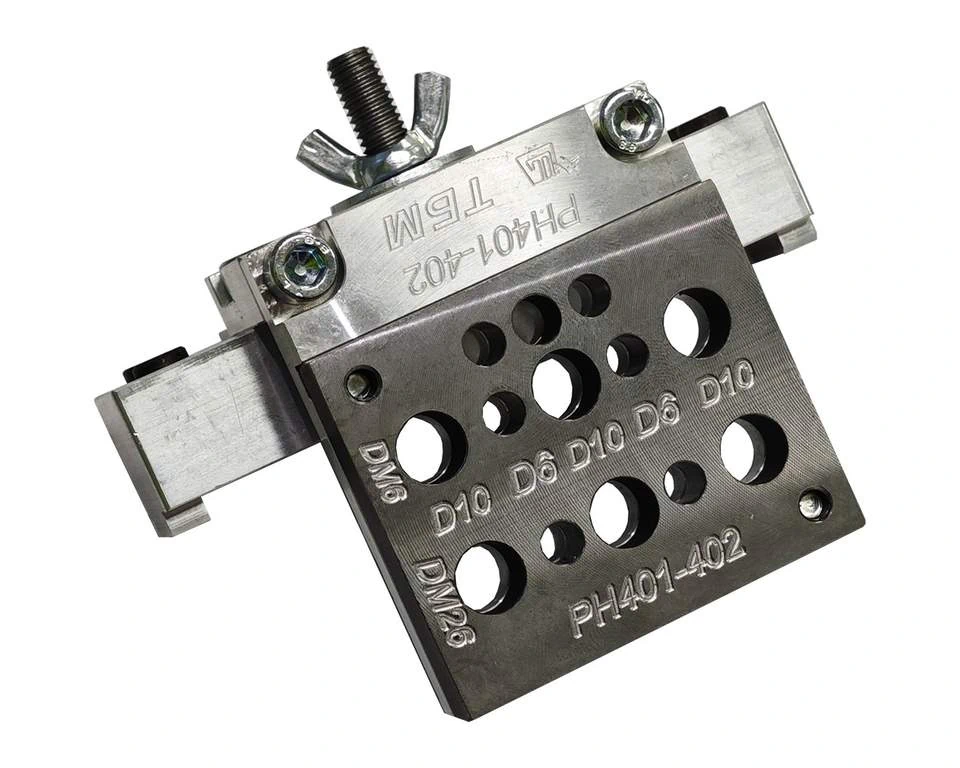

| Шаблон под ручку Horvik | PH401-402 |
|
|
|

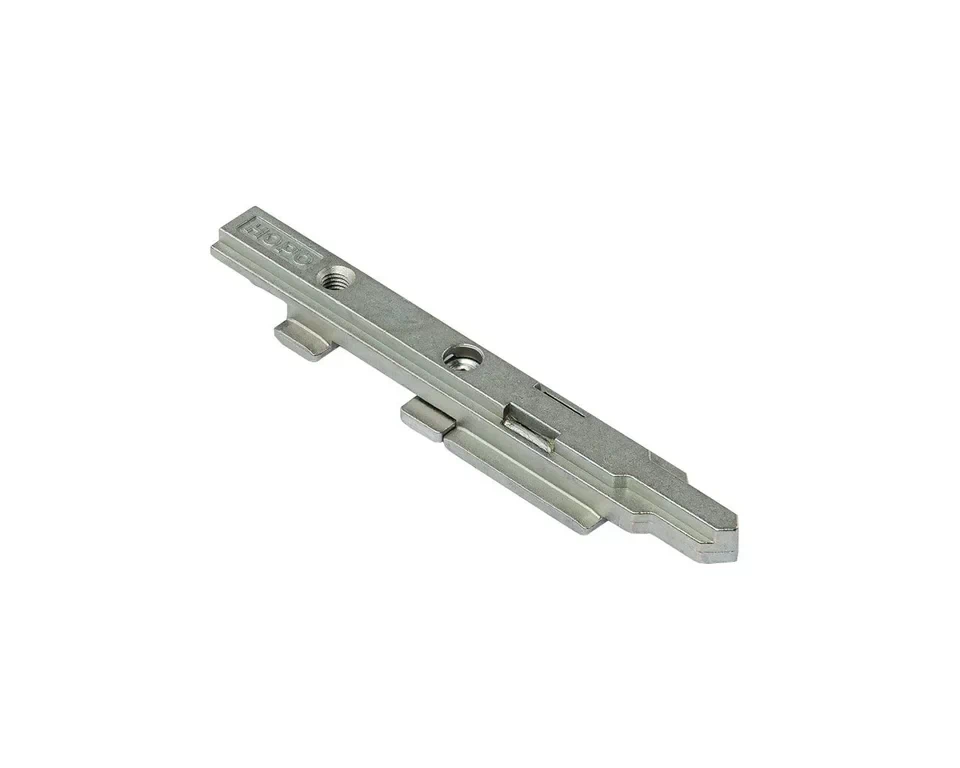

| Шпингалет с ограничителем | ASB20.20.021H4 |
|
|
|

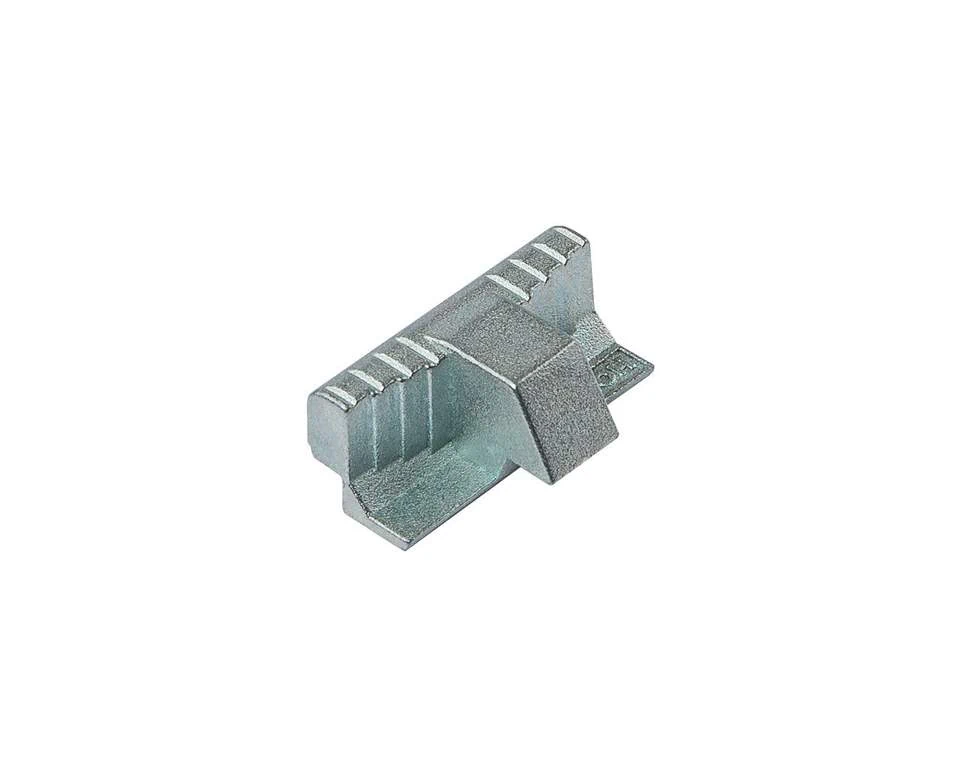

| Шпингалета ответная планка | ASLP20.00.021 |
|
|
|
| Шпингалета ручка | ASBH20.10.06 |
|
|
Каталог HOPO в формате.pdf
Видео по фурнитуре Hopo
| Видеоинструкция по сборке поворотно-откидной фурнитуры Hopo | Сборка ручки Horvik (Hopo) после покраски |
| Балконная дверь с фурнитурой HOPO | Умная оконная ручка Hopo |
