В торговой программе представлены фрамужные комплекты компаний Hautau, Stublina и GEZE. Комплекты во многом схожи, а дополнительные элементы взаимозаменяемы.
Общими ограничениями при установке фрамужных комплектов всех производителей является:
- мин. высота створки 250мм
- мин. ширина створки 380мм
- макс. высота створки 2400мм
- макс. ширина створки 3600мм
- макс. вес створки 80кг
- макс. высота размещения фрамуги от пола до угловой передачи ~4800мм

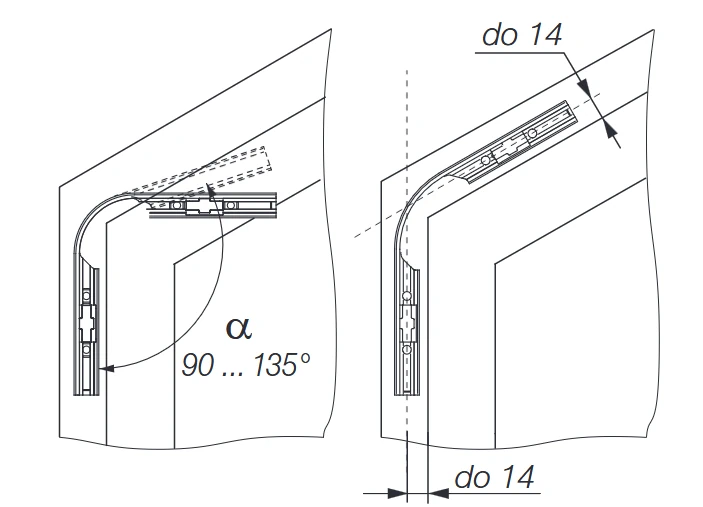

Угловой перключатель из комплекта Elementis ( производитель Hautau ) допускают установку на косоугольные окна с углом 90-135°. В остальных комплектах вместо угловика используется гибкая тяга.
 |
 |
| Угловой переключатель Hautau на косоугольных окнах |

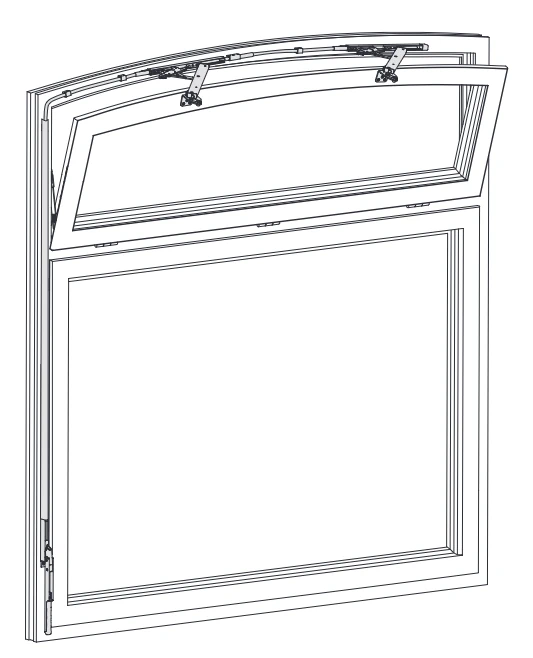

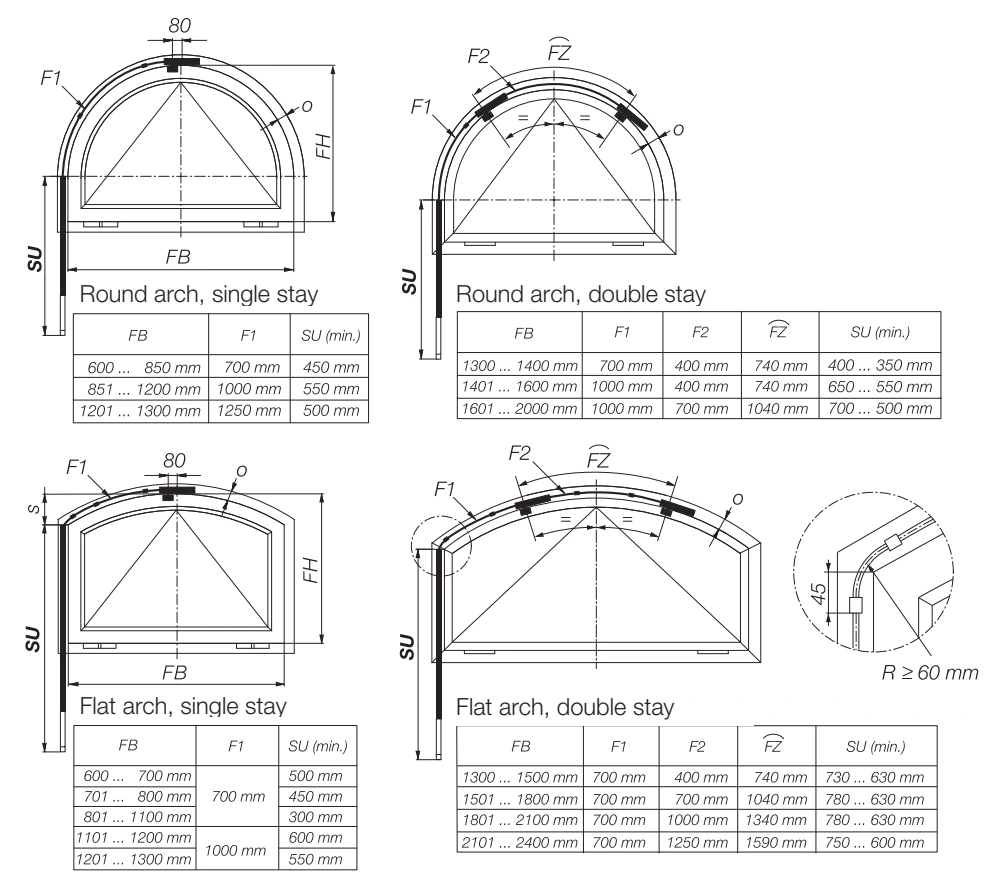

Применение гибкой тяги для арочных и косоугольных окон |

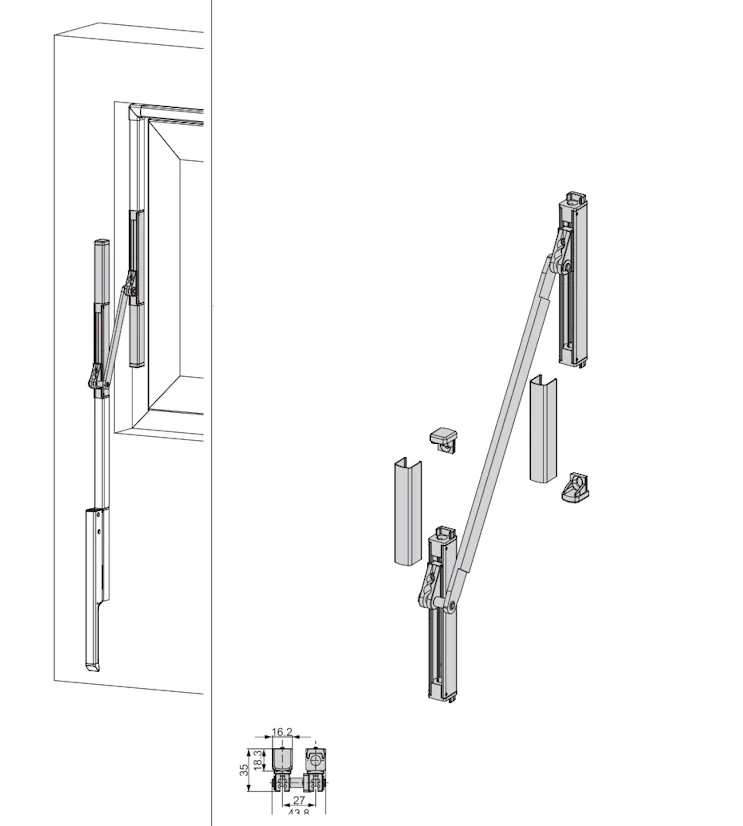

Все комплекты могут использоваться для арочных окон используя гибкую тягу и применяться для окон встроенных в стоечно-ригельную систему с помощью передачи стойка-рама ( артикул GEZ030749).
 |
 |
| Передача стойка-рама GEZE | Монтажная инструкция передача стойка-рама GEZE |

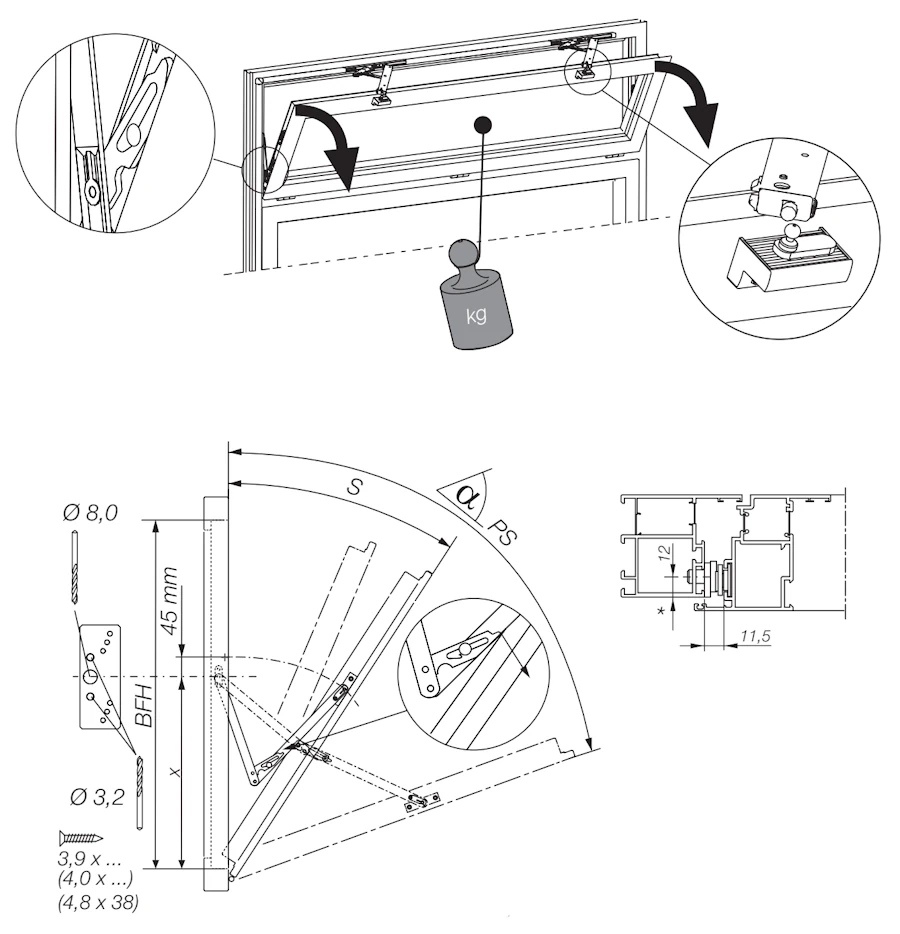

Возможные схемы применения и диаграмма нагрузок:
Выберите параметры фрамуги Нажмите "ОК" и получите список элементов фрамужного привода на одно окно.
ПОДБОР фурнитуры на одно окно по параметрам
| Элемент | Описание | Артикул ТБМ | Кол-во | Фото |
|---|
Каталоги и материалы по монтажу
|
|
|
| Каталог Elementis (Hautau Primat) в том числе косоугольные и арочные окна |
Каталог Stublina Ventus прямоугольные окна |
Инструкция GEZE OL 90N прямоугольные окна |
Видео по монтажу
| Как выглядит фрамужный привод |
| Видео по монтажу фрамужного открывателя |
| Видео по монтажу передачи стойка-рама |
| Подробное видео по монтажу фрамухного открывателя |

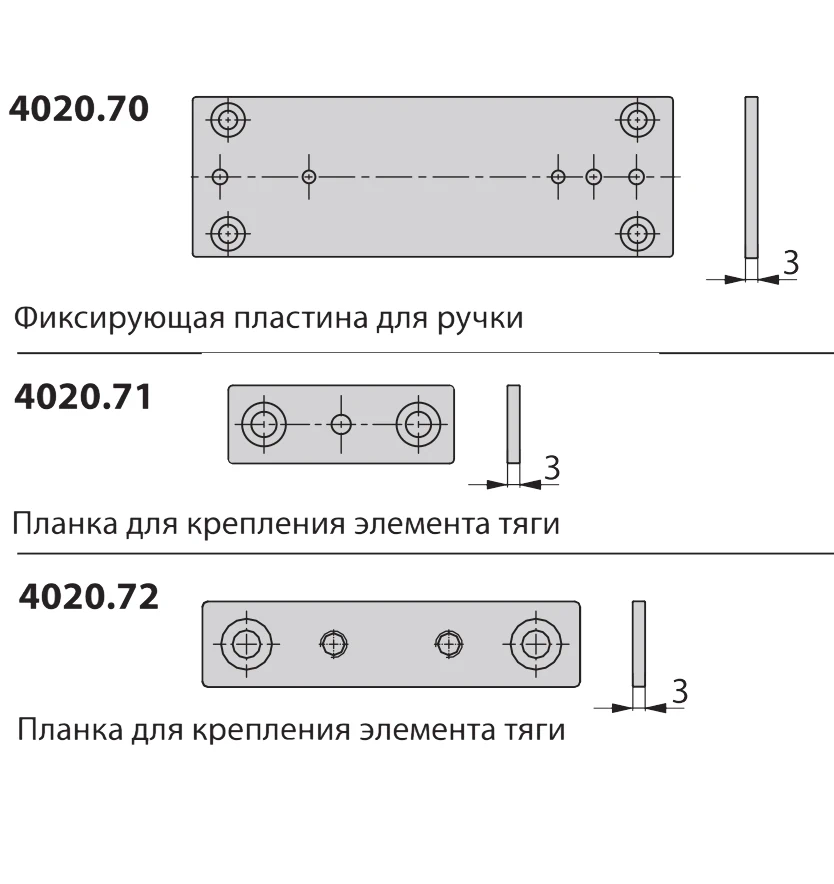

Дополнительные меры предосторожности: При размещении элементов приводов на стенах рекомендуется использование анкерных пластин из стали толщиной 3мм ( не входят в торговую программу ТБМ ). Для тяжелых створок рекомендуется устанавливать страховочные ножницы , например, STB4020.41 ( не входят в комплект).
Полный список комплектующих для открывания фрамуг Elementis (Hautau), Stublina, GEZE
| Производитель | Описание | Цвет | Артикул ТБМ | Фото |
|---|---|---|---|---|

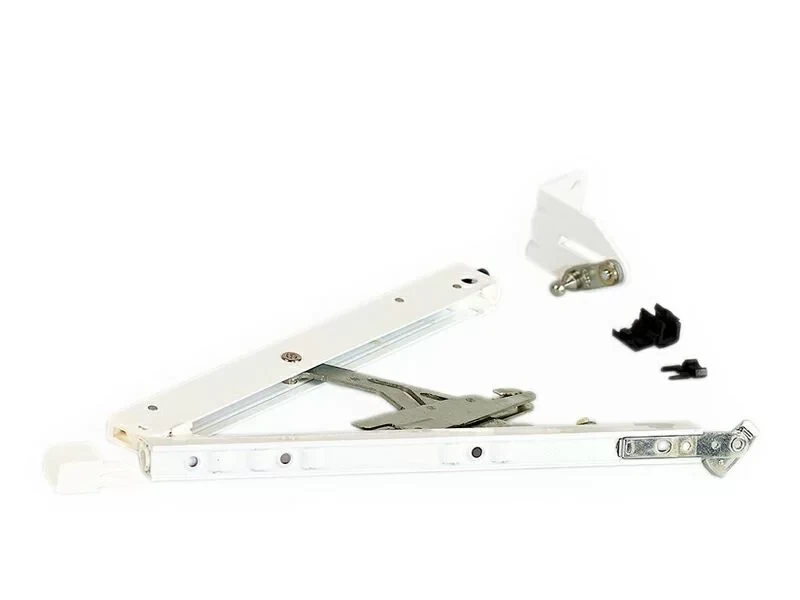

| Elementis Германия | Доп.ножницы для створок шире 1200мм с кронштейном на створку | белый | ELM0305.07 |
|

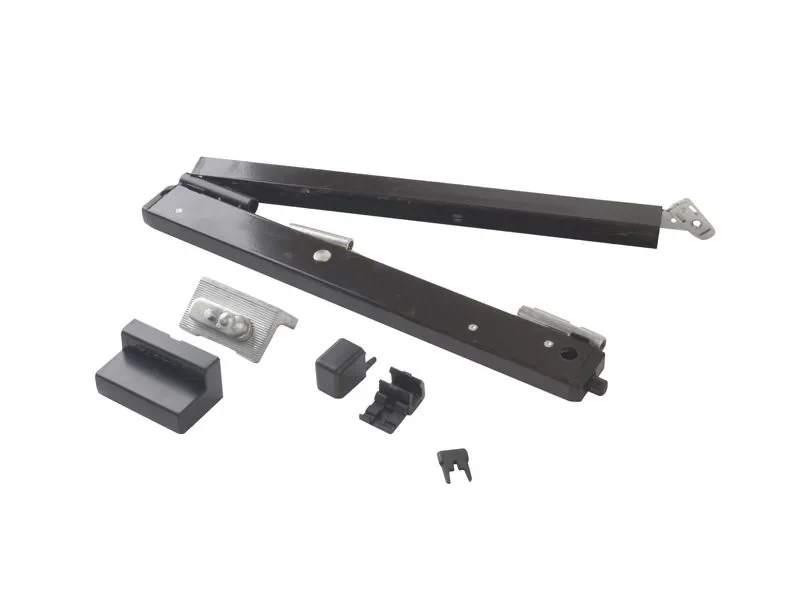

| Elementis Германия | Доп.ножницы для створок шире 1200мм с кронштейном на створку | корич. | ELM0305.05 |
|

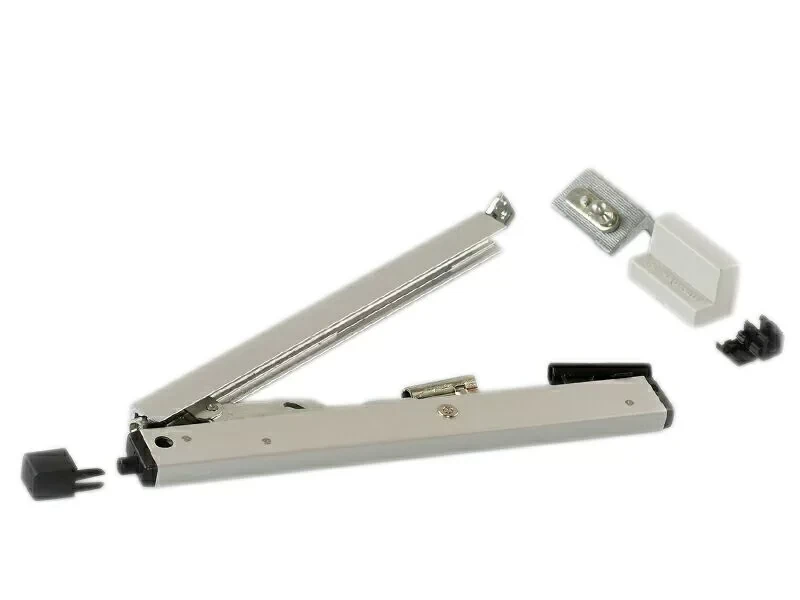

| Elementis Германия | Доп.ножницы для створок шире 1200мм с кронштейном на створку | серебр. | ELM0305.01 |
|
| Elementis Германия | Доп.ножницы для створок шире 1200мм с кронштейном на створку | черный | ELM0305.06 |
|

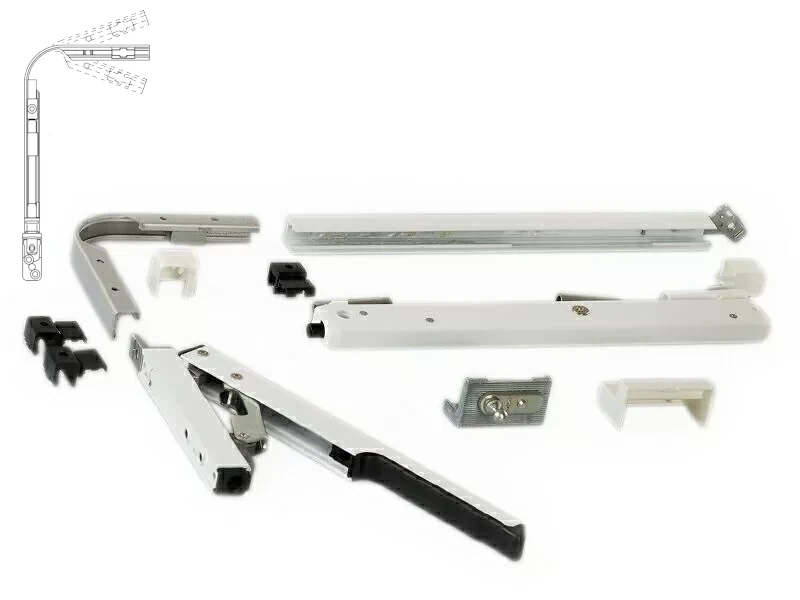

| Elementis Германия | Комплект фрамужный Elementis FL190 | белый | ELM0303.07 |
|

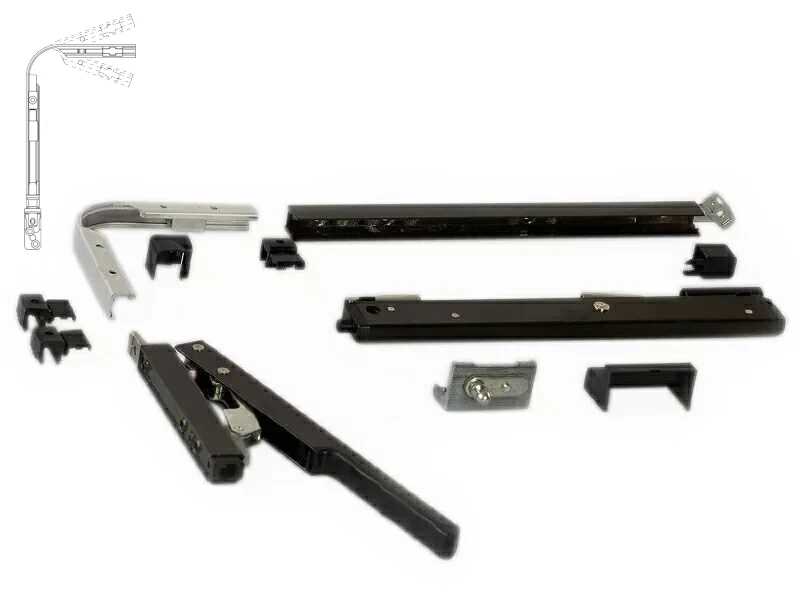

| Elementis Германия | Комплект фрамужный Elementis FL190 | бронз. | ELM0303.08 |
|

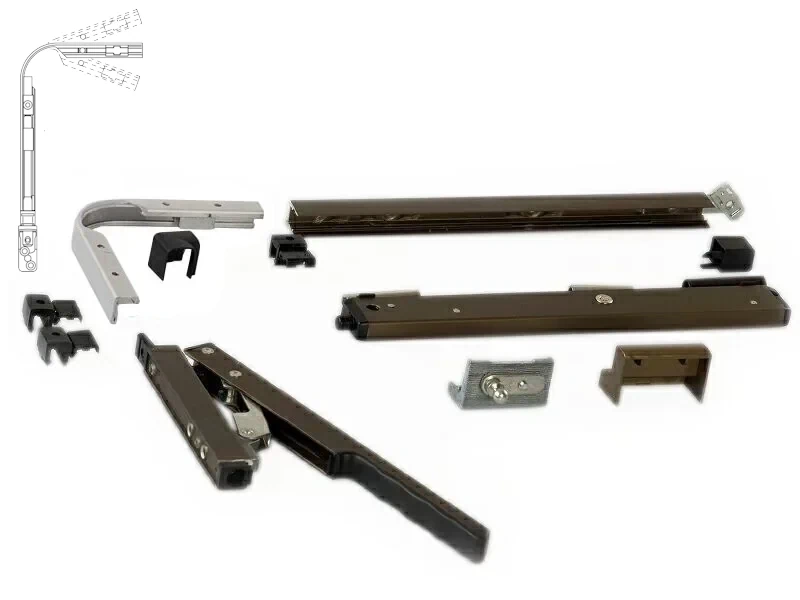

| Elementis Германия | Комплект фрамужный Elementis FL190 | корич. | ELM0303.05 |
|

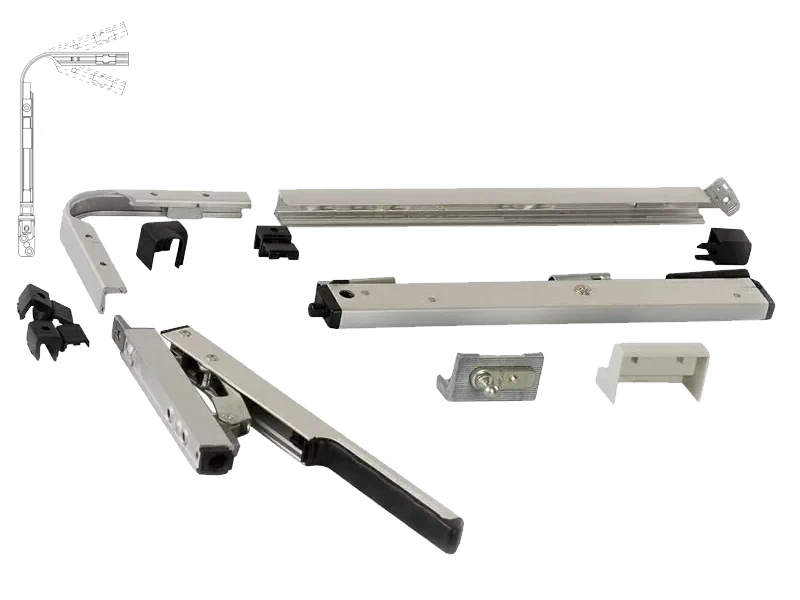

| Elementis Германия | Комплект фрамужный Elementis FL190 | серебр. | ELM0303.01 |
|

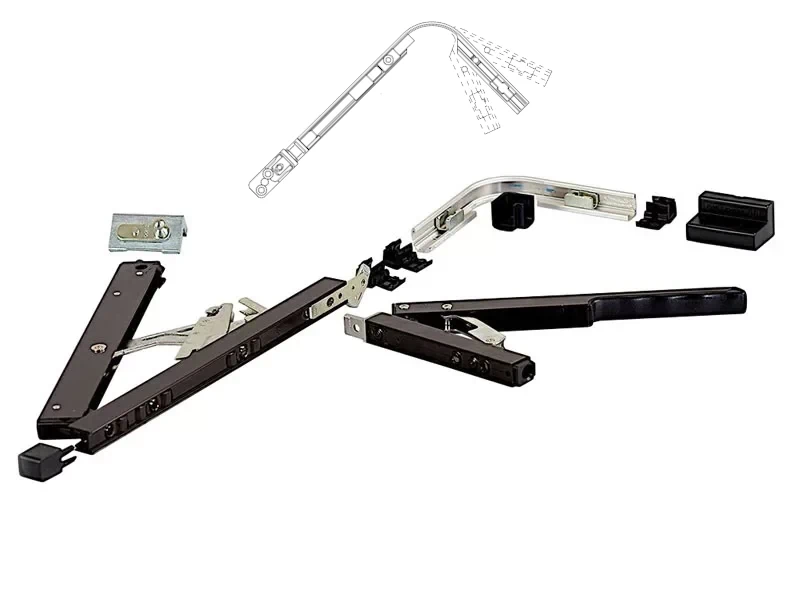

| Elementis Германия | Комплект фрамужный Elementis FL190 | черный | ELM0303.06 |
|
| Elementis Германия | Короб декоративный для стальной тяги, 6м | белый | ELM0304.07 |
|
| Elementis Германия | Короб декоративный для стальной тяги, 6м | бронз. | ELM0304.08 |
|
| Elementis Германия | Короб декоративный для стальной тяги, 6м | корич. | ELM0304.05 |
|
| Elementis Германия | Короб декоративный для стальной тяги, 6м | серебр. | ELM0304.01 |
|
| Elementis Германия | Короб декоративный для стальной тяги, 6м | черный | ELM0304.06 |
|
| Elementis Германия | Ручка для фрамужного прибора Elementis | белый | ELM0321.07 |
|

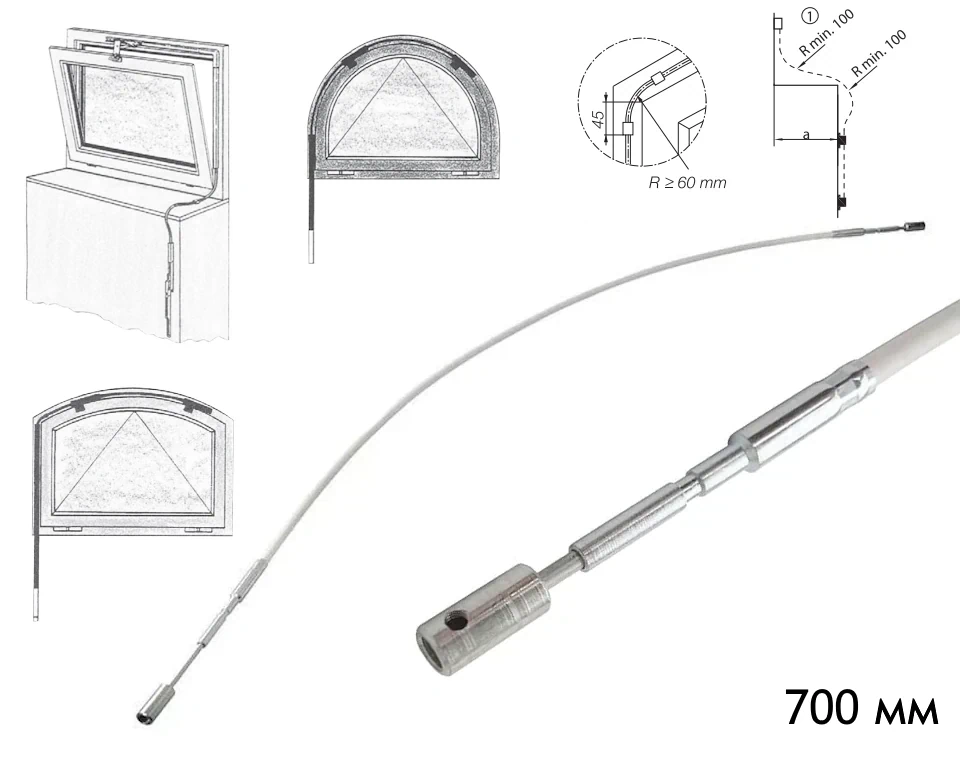

| Elementis Германия | Тяга гибкая, 0,7м | белый | ELM0310.07 |
|

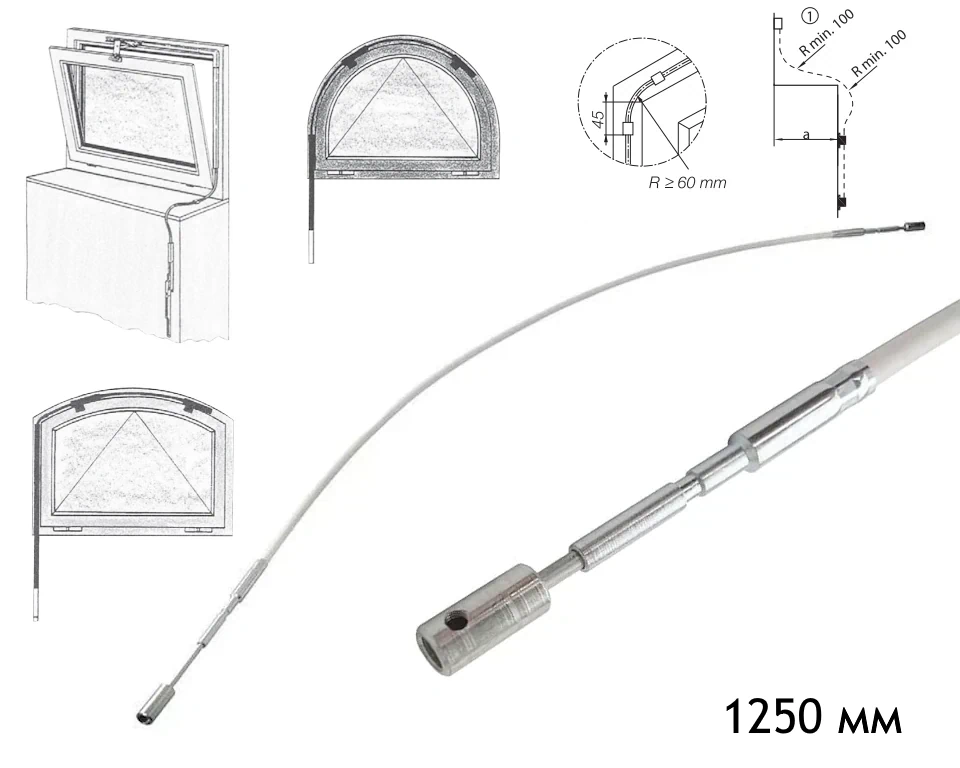

| Elementis Германия | Тяга гибкая, 1,25м | белый | ELM0312.07 |
|
| Elementis Германия | Тяга гибкая, 1,25м | черный | ELM0312.06 |
|

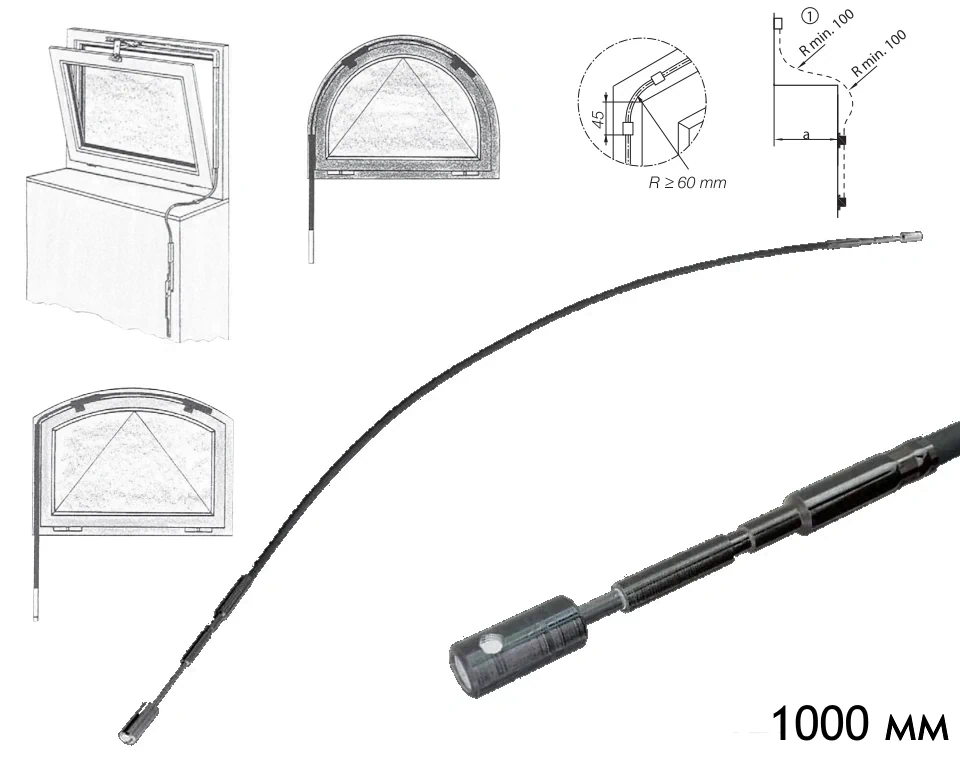

| Elementis Германия | Тяга гибкая, 1м | черный | ELM0311.06 |
|
| Elementis Германия | Тяга стальная для фрамужных приборов Elementis ⌀8мм,3м | сталь | ELM0306 |
|
| Elementis Германия | Угловая передача для фрамужного прибора Elementis | сталь | ELM0322 |
|
| GEZE Германия | Держатель для тяг, 1шт | белый | MAX010878 |
|
| GEZE Германия | Короб декоративный для стальной тяги, 3м | белый | MAX030400.07 |
|
| GEZE Германия | Короб декоративный для стальной тяги, 3м | корич. | MAX030397.05 |
|
| GEZE Германия | Короб декоративный для стальной тяги, 3м | серебр. | MAX030396.01 |
|
| GEZE Германия | Ножницы OL 90N с кронштейном на створку | белый | MAX030377.07 |
|

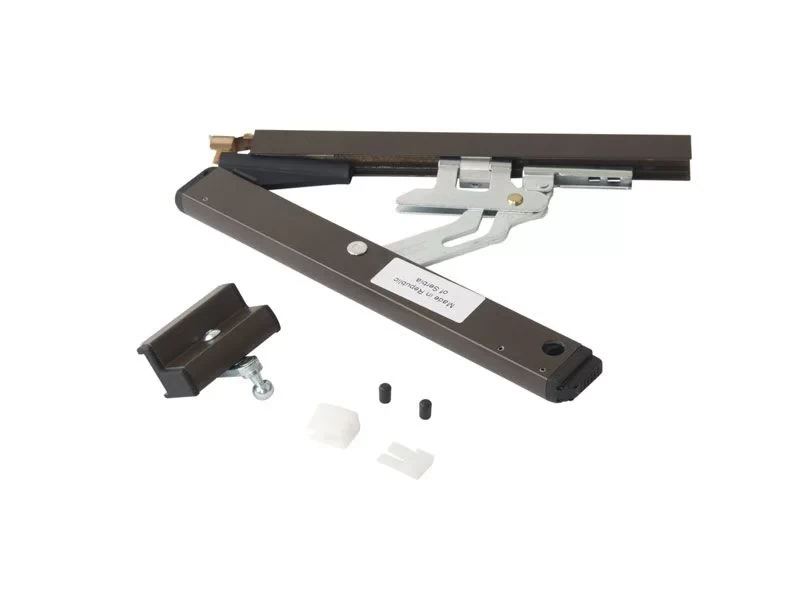

| GEZE Германия | Ножницы OL 90N с кронштейном на створку | корич. | MAX030374.05 |
|

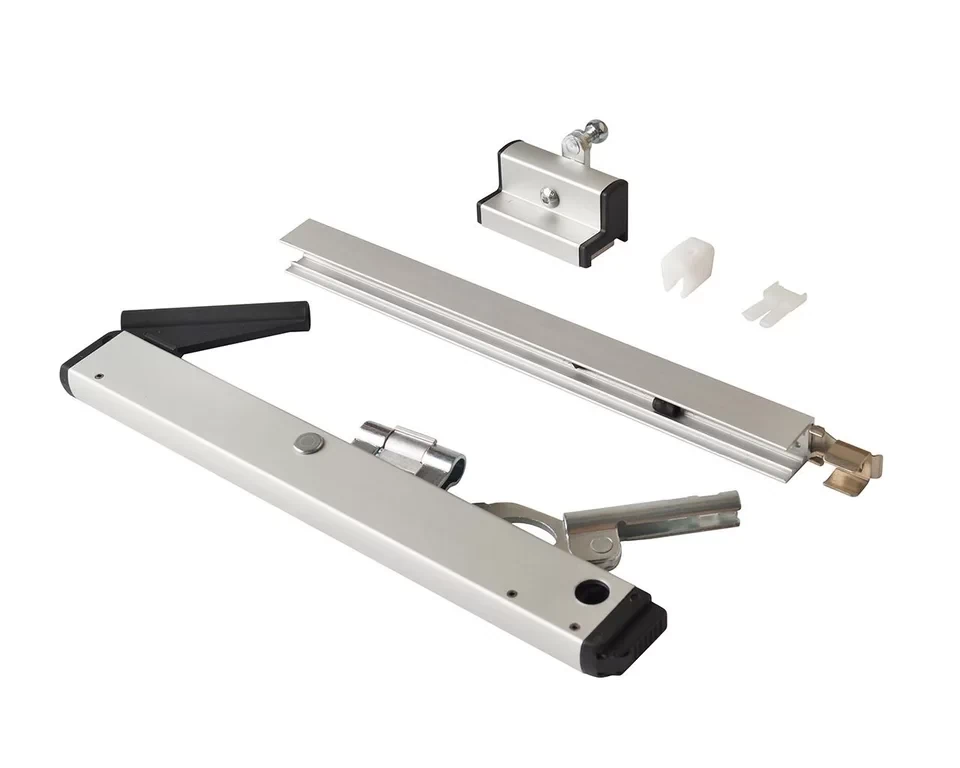

| GEZE Германия | Ножницы OL 90N с кронштейном на створку | серебр. | MAX030373.01 |
|

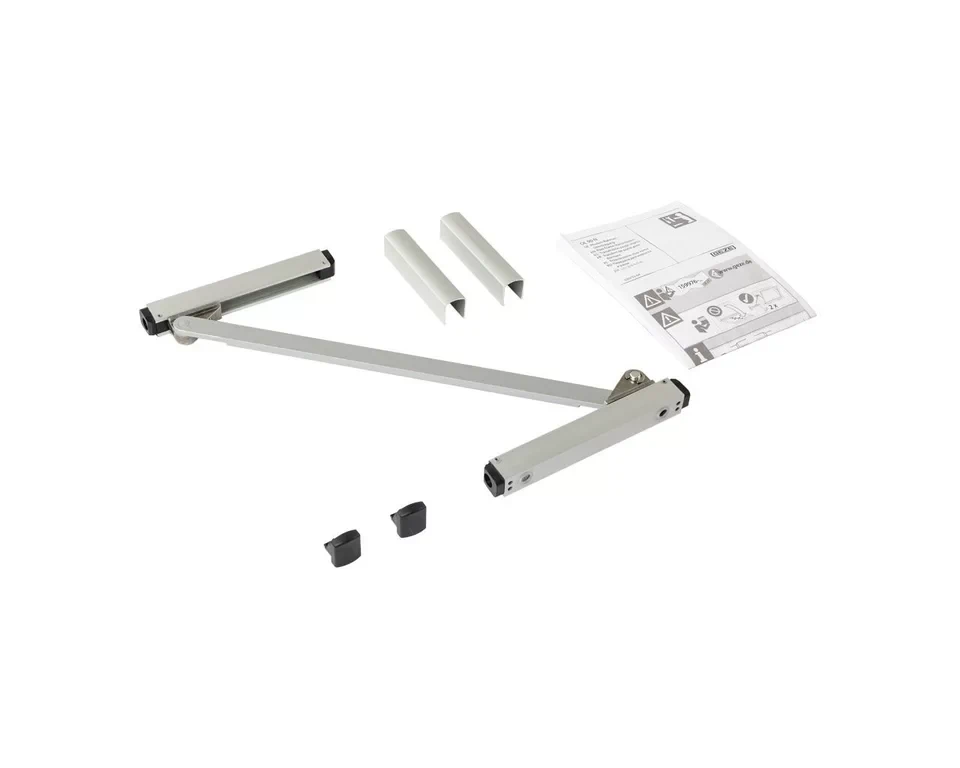

| GEZE Германия | Передача стойка-рама, 150мм, EV1 | сталь | GEZ030749 |
|
| GEZE Германия | Ручка и угловой переключатель OL90N/95 | корич. | MAX030612.05 |
|

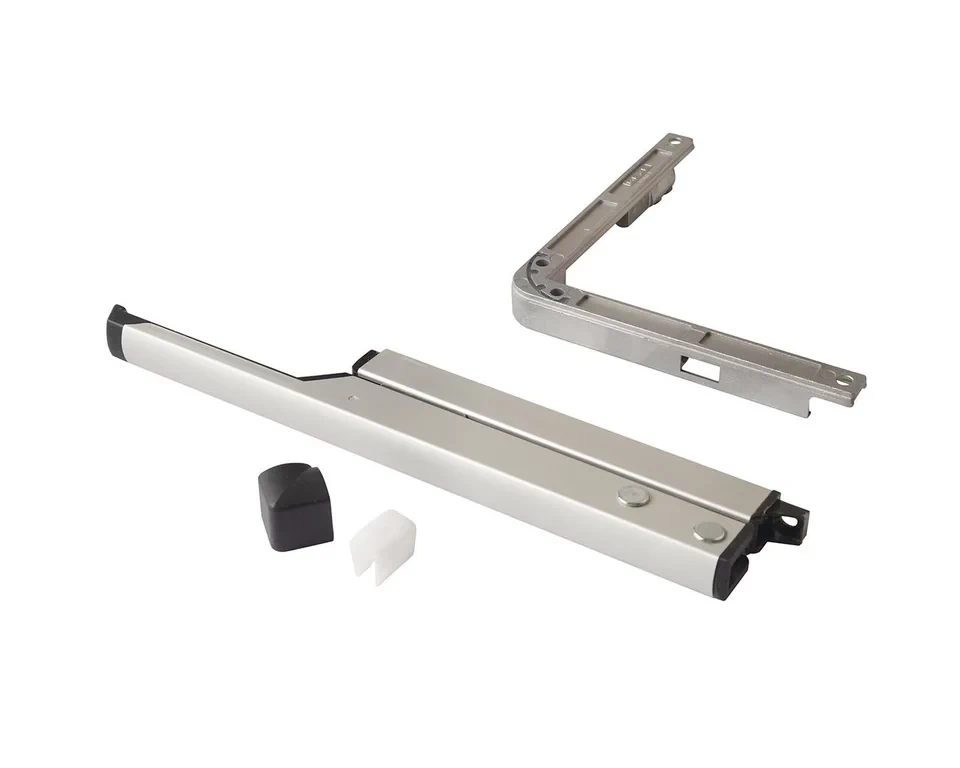

| GEZE Германия | Ручка и угловой переключатель OL90N/96 | серебр. | MAX030611.01 |
|
| GEZE Германия | Ручка и угловой переключатель OL90N/97 | белый | MAX030615.07 |
|
| GEZE Германия | Соединитель стальных тяг | сталь | MAX043546 |
|

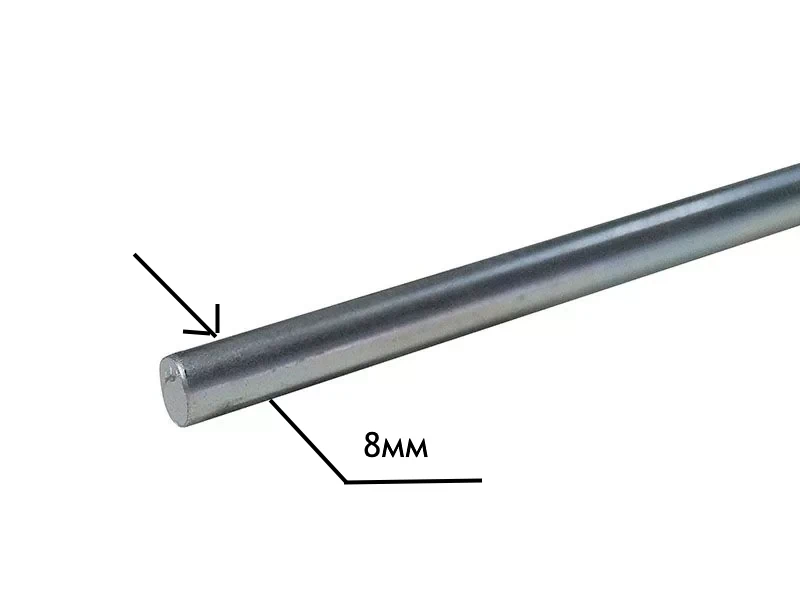

| GEZE Германия | Тяга стальная для фрамужных приборов GEZE ⌀8мм, 3м | сталь | MAX016591 |
|

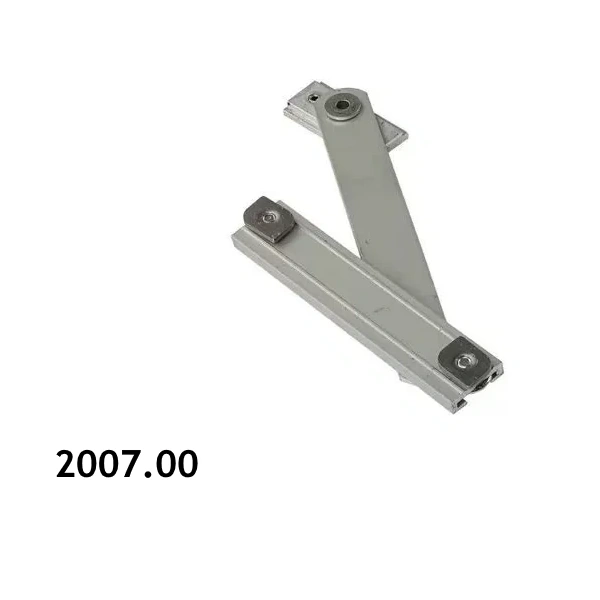

| Stublina Сербия | Доп.ножницы скользящие ограничительные ~120мм | сталь | STB2007.00 |
|

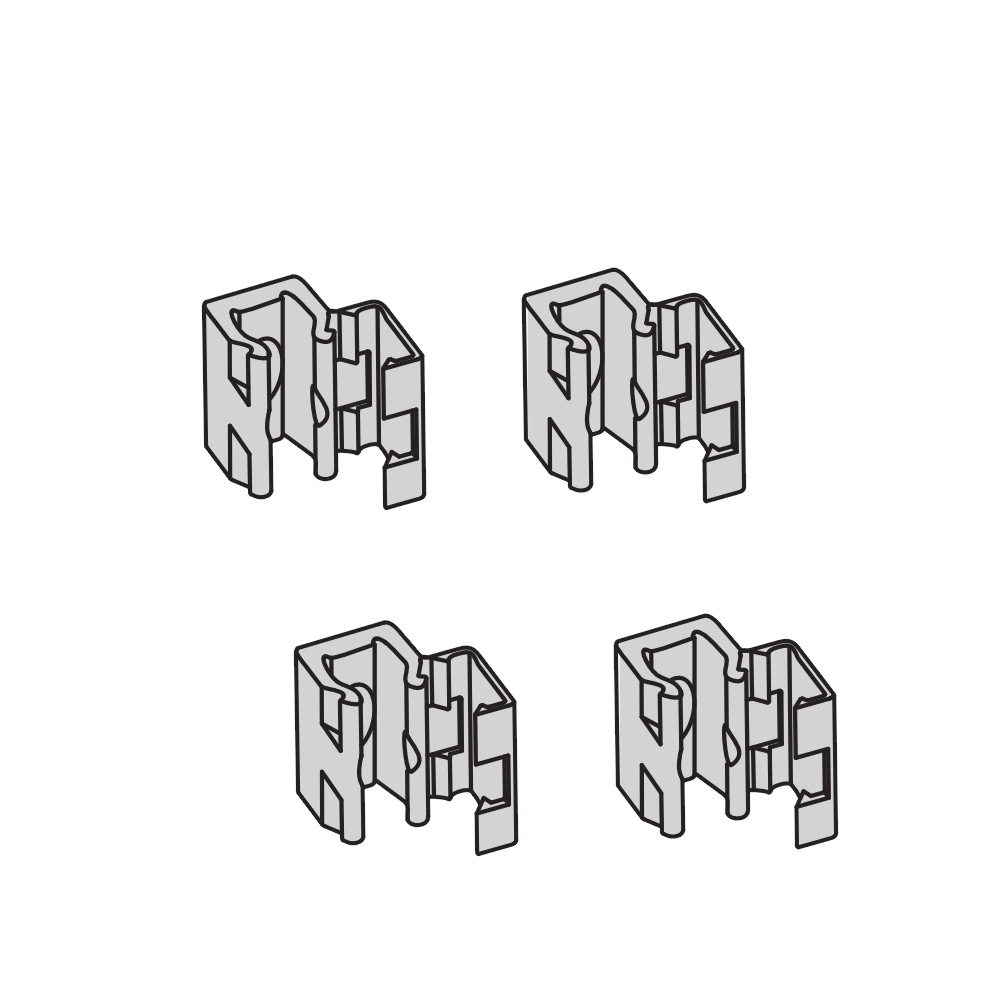

| Stublina Сербия | Доп.держатели для тяг, 4шт | белый | 4020.65 |
|

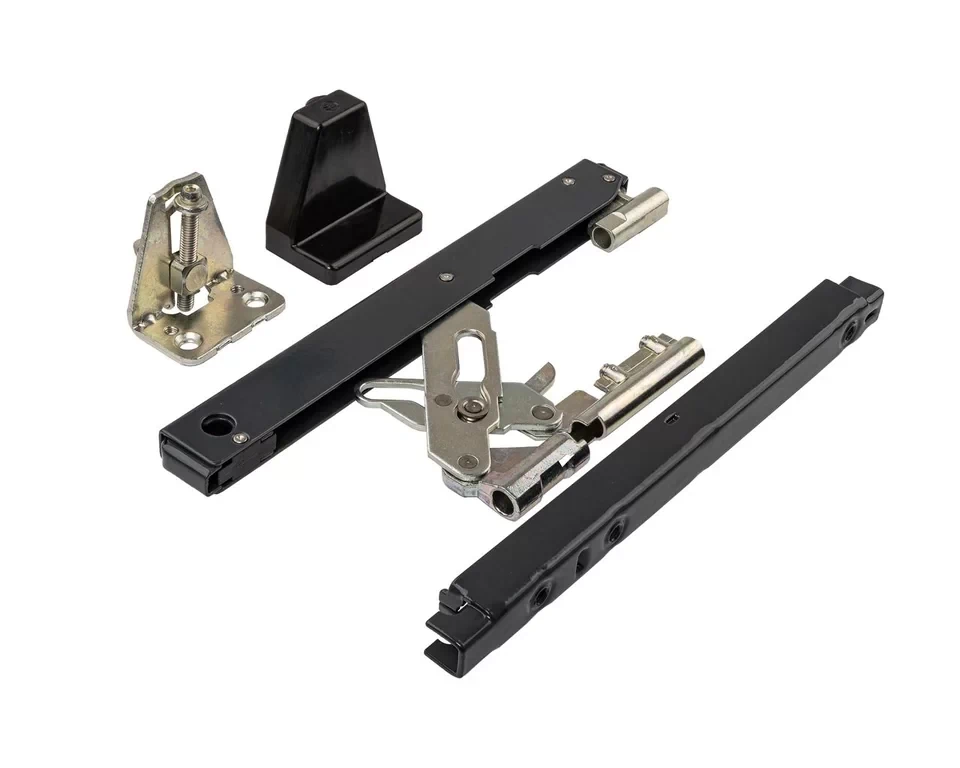

| Stublina Сербия | Доп.ножницы для створок шире 1200мм с кронштейном на створку | антрацит | 4020.20.373 |
|
| Stublina Сербия | Доп.ножницы для створок шире 1200мм с кронштейном на створку | белый | 4020.20.310 |
|

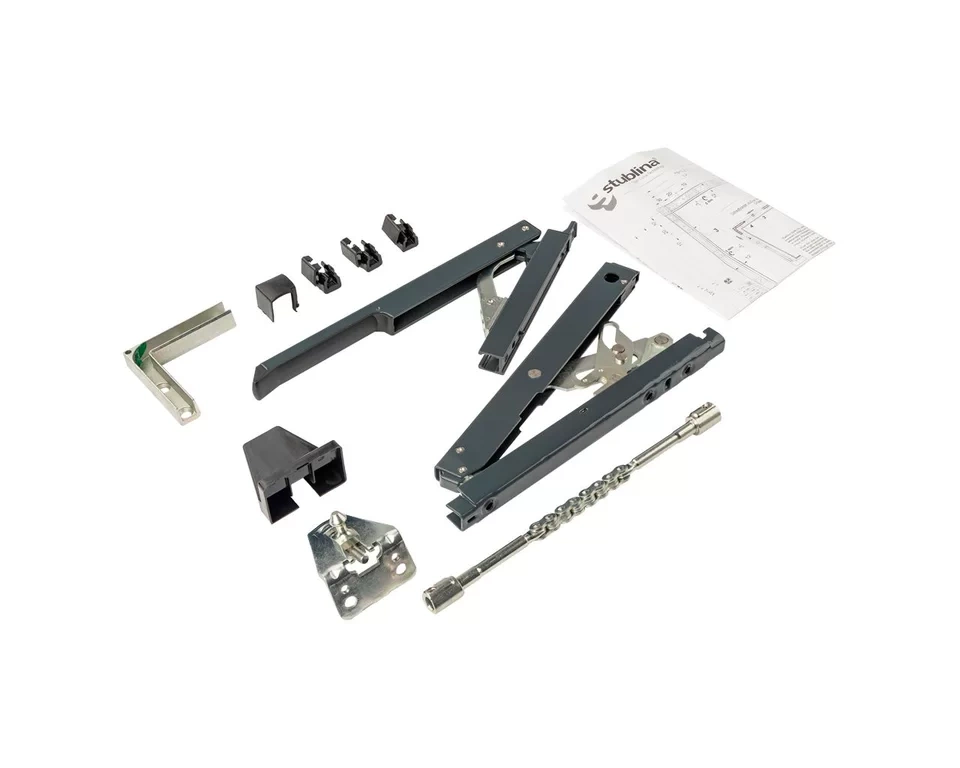

| Stublina Сербия | Комплект фрамужный VENTUS | антрацит | 4020.01.373 |
|
| Stublina Сербия | Комплект фрамужный VENTUS | белый | 4020.01.310 |
|

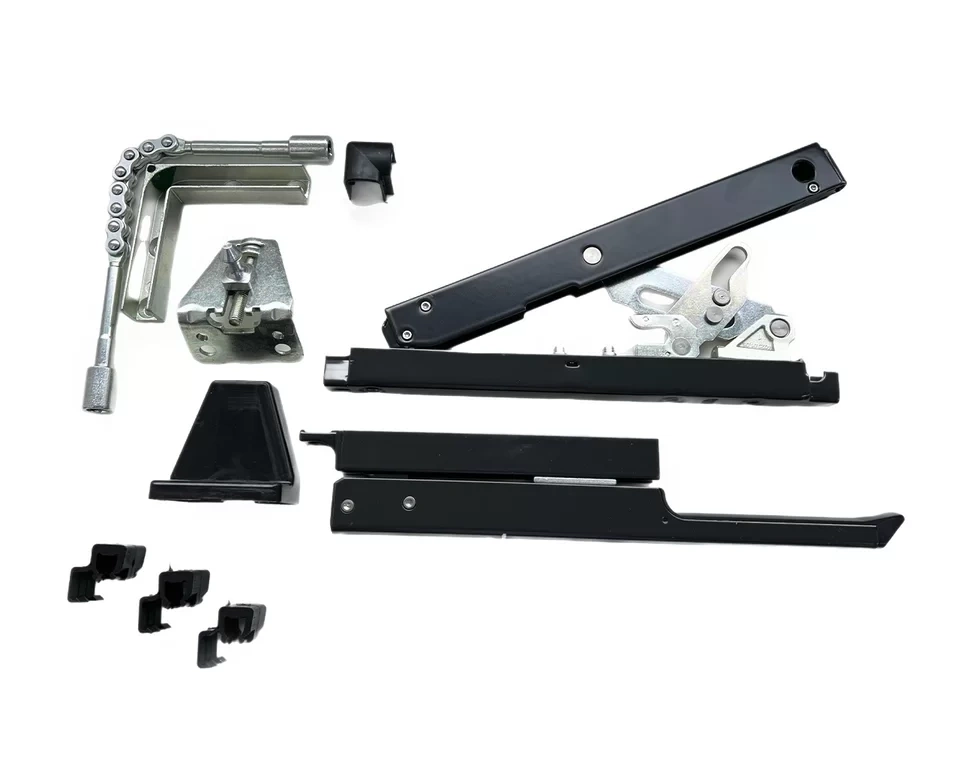

| Stublina Сербия | Комплект фрамужный VENTUS | черн.-серый | 4020.01.382 |
|

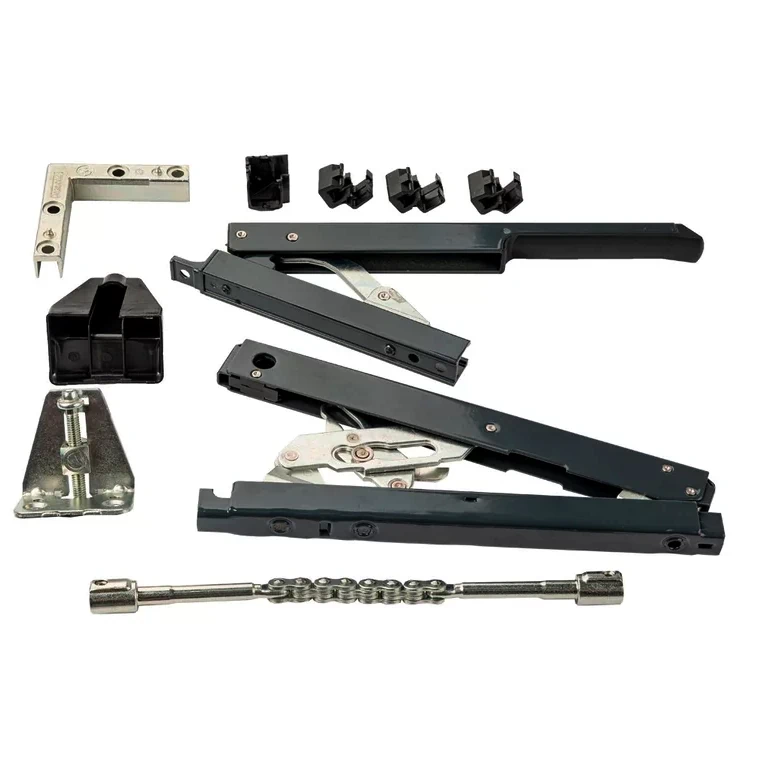

| Stublina Сербия | Комплект фрамужный VENTUS | черный | 4020.01.13 |
|
| Stublina Сербия | Короб декоративный для стальной тяги, 2м | антрацит | 4020.19.373 |
|
| Stublina Сербия | Короб декоративный для стальной тяги, 2м | белый | 4020.19.310 |
|
| Stublina Сербия | Короб декоративный для стальной тяги, 2м | черн.-серый | 4020.19.382 |
|
| Stublina Сербия | Короб декоративный для стальной тяги, 2м | черный | 4020.19.13 |
|

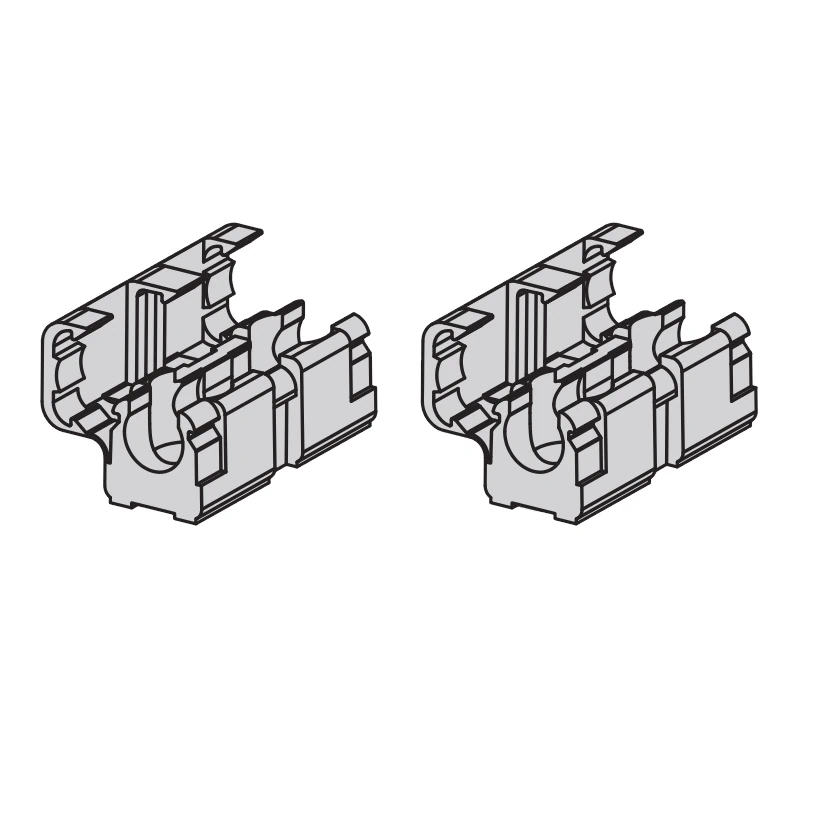

| Stublina Сербия | Обязательный крепеж для гибкой тяги, 2шт | белый | 4020.60.10 |
|

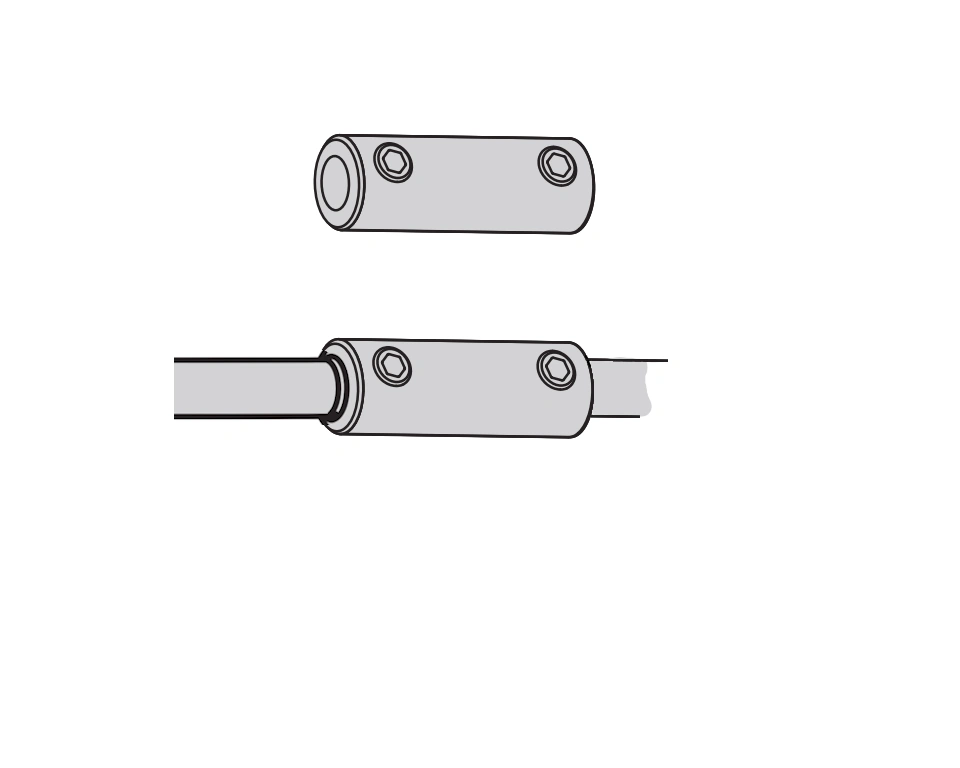

| Stublina Сербия | Соединитель стальных тяг | сталь | 4020.18.1 |
|

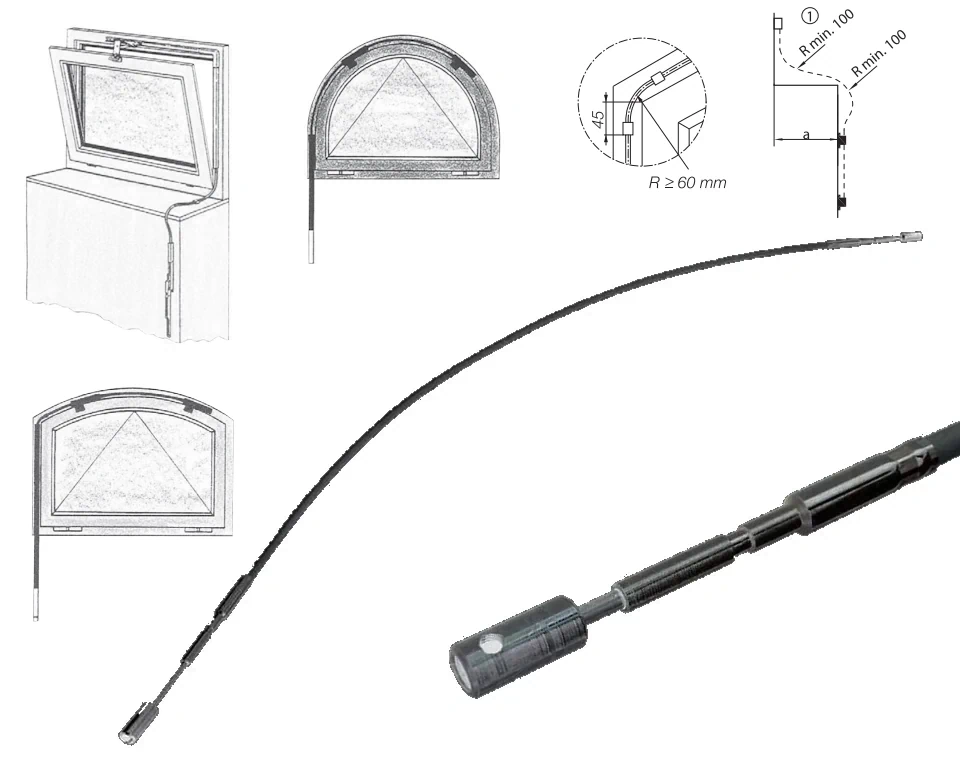

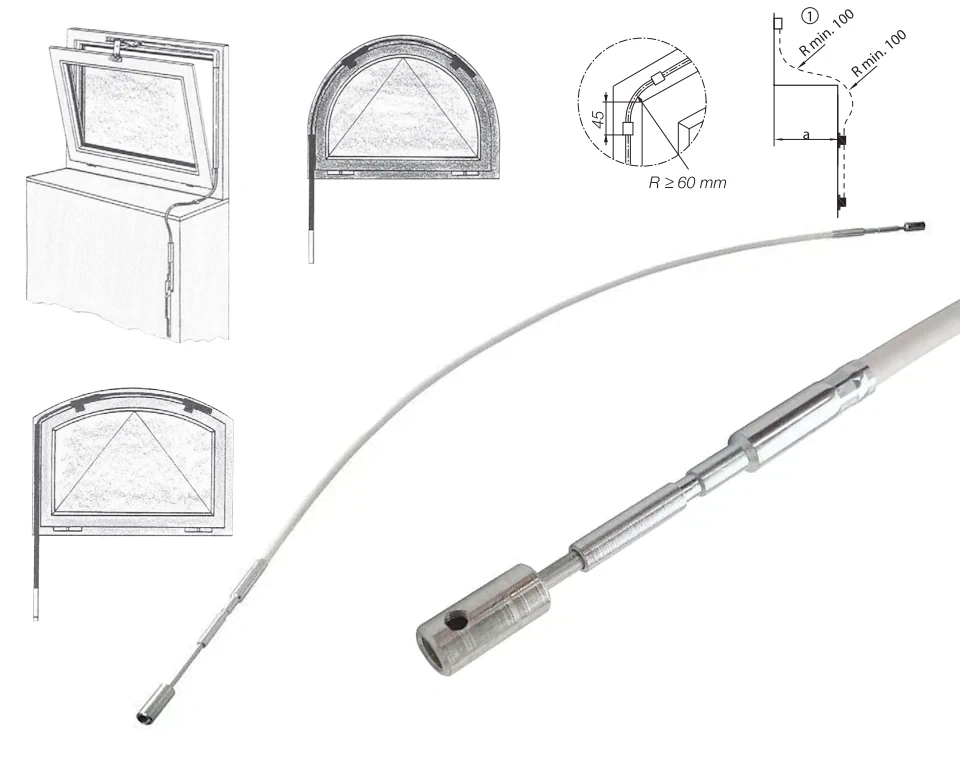

| Stublina Сербия | Тяга гибкая, 1м | белый | 4020.51.10 |
|
| Stublina Сербия | Тяга гибкая, 1м | черный | 4020.51.313 |
|
| Stublina Сербия | Тяга стальная для фрамужных приборов VENTUS ⌀8мм, 2м | сталь | 4020.18 |
|
