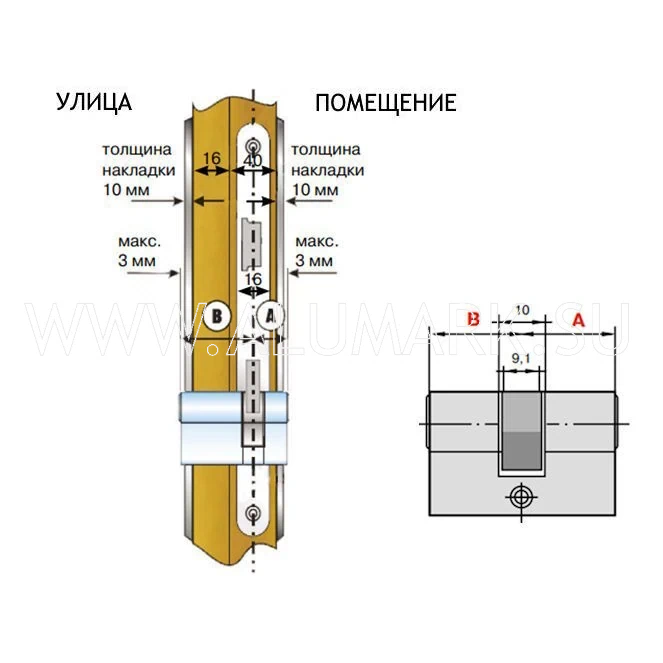

При подборе профильного цилиндра для двери нужно учитывать толщину профиля, расстояние от поворотной части цилиндра до внутренней и внешней поверхностей двери, высоту накладок.
Не допускается выступание цилиндра за края накладок более чем на 3мм по соображениям взломостойкости.
Ниже в таблице приведены значения рекомендуемого дорнмасс замка и фальцлюфт различных серия профилей ALUMARK®. А также номенклатура подходящих профильных цилинров исходя из высоты накладок.
| Расстояние от центра замка до поверхности | ||||||
|---|---|---|---|---|---|---|
| Серия профиля | Дорнмасс, мм | Фальцлюфт, мм | Внутр. часть,мм | Наружная часть, ии | Для накладок высотой, мм | Размер цилиндра |
| S40 | 30 | 12 | 20 | 20 | 7-8мм | Список цилиндров по ссылке 30/30 |
| S40 | 30 | 12 | 20 | 20 | 10мм | Список цилиндров по ссылке 30/30 |
| S44 | 30 | 14 | 22 | 22 | 2мм | Список цилиндров по ссылке 30/30 |
| S44 | 30 | 14 | 22 | 22 | 7-8мм | Список цилиндров по ссылке 30/30; 35/35 |
| S44 | 30 | 14 | 22 | 22 | 10мм | Список цилиндров по ссылке 35/35 |
| S50 | 30 | 17 | 25 | 25 | 2мм | Список цилиндров по ссылке 30/30 |
| S50 | 30 | 17 | 25 | 25 | 7-8мм | Список цилиндров по ссылке 35/35 |
| S50 | 30 | 17 | 25 | 25 | 10мм | Список цилиндров по ссылке 35/35; 35/40 |
| S60 | 25 | 17 | 21 | 39 | 2мм | Список цилиндров по ссылке 30/40; 30/45 |
| S60 | 25 | 17 | 21 | 39 | 7-8мм | Список цилиндров по ссылке 30/50 |
| S60 | 25 | 17 | 21 | 39 | 10мм | Список цилиндров по ссылке 30/50; 35/50 |
| S70 | 35 | 17 | 22,5 | 47,5 | 2мм | Список цилиндров по ссылке 30/50 |
| S70 | 35 | 17 | 22,5 | 47,5 | 7-8мм | Список цилиндров по ссылке 30/55; 35/55; 35/60 |
| S70 | 35 | 17 | 22,5 | 47,5 | 10мм | Список цилиндров по ссылке 35/60 |
Накладки для профильных цилиндров, в том числе неокрашенные, в таблице:
| высота накладок |
цвет |
| Высота накладок, мм | Производитель | Цвет | Артикул ТБМ | Фото |
|---|---|---|---|---|
| 10мм | Elementis Китай | белая RAL9016 | SIA0004.07 | |
| 10мм | Elementis Китай | корич RAL8017 | SIA0004.05 | |
| 10мм | Elementis Китай | нерж.сталь | ELM5126 | |
| 10мм | Interplast | неокраш. | MAX0060 | |
| 10мм | Interplast | белая RAL9016 | MAX0060.07 | |
| 10мм | Interplast | черная RAL9005 | MAX0060.06 | |
| 10мм | Interplast | серебр RAL9006 | MAX0060.01 | |
| 10мм | Interplast | корич RAL8017 | MAX0060.05 | |
| 10мм | Medos Польша | нерж.сталь | MED0251.66 | |
| 7мм | Elementis Китай ПЛАСТИК | белая RAL9016 | ELM1234.07 | |
| 7мм | Elementis Китай ПЛАСТИК | корич RAL8017 | ELM1234.05 | |
| 7мм | Stublina Сербия | корич RAL8017 | 1045.00.350 | |
| 7мм | StublinaСербия | белая RAL9016 | 1045.00.310 | |
| 7мм | StublinaСербия | серебр RAL9006 | 1045.00.315 |
