Для изготовления вентиляционных решеток зданий или дверей производственных помещений возможно использование специальных профилей серии Alumark S40.
Вентиляционная решетка представляет собой прямоугольную раму, в которую
последовательно монтируются с определенным шагом горизонтальные профили
(ламели). Ламель имеет изогнутую форму, которая обеспечивает эффективную
вентиляцию и одновременно защиту от попадания влаги внутрь помещения.
Наружные вентиляционные решетки системы S40 монтируются в любые
фасадные, а также рамные оконно-дверные конструкции, в которых реализована
возможность установки прямоугольного заполнения 24 мм. Конструкция фиксируются прижимными планками или штапиками через резиновые уплотнители.
Также в системе реализована возможность использования рамы с пазом для антимоскитной сетки, что позволит предотвратить попадание внутрь помещения (со стороны улицы) насекомых и мелкого мусора.

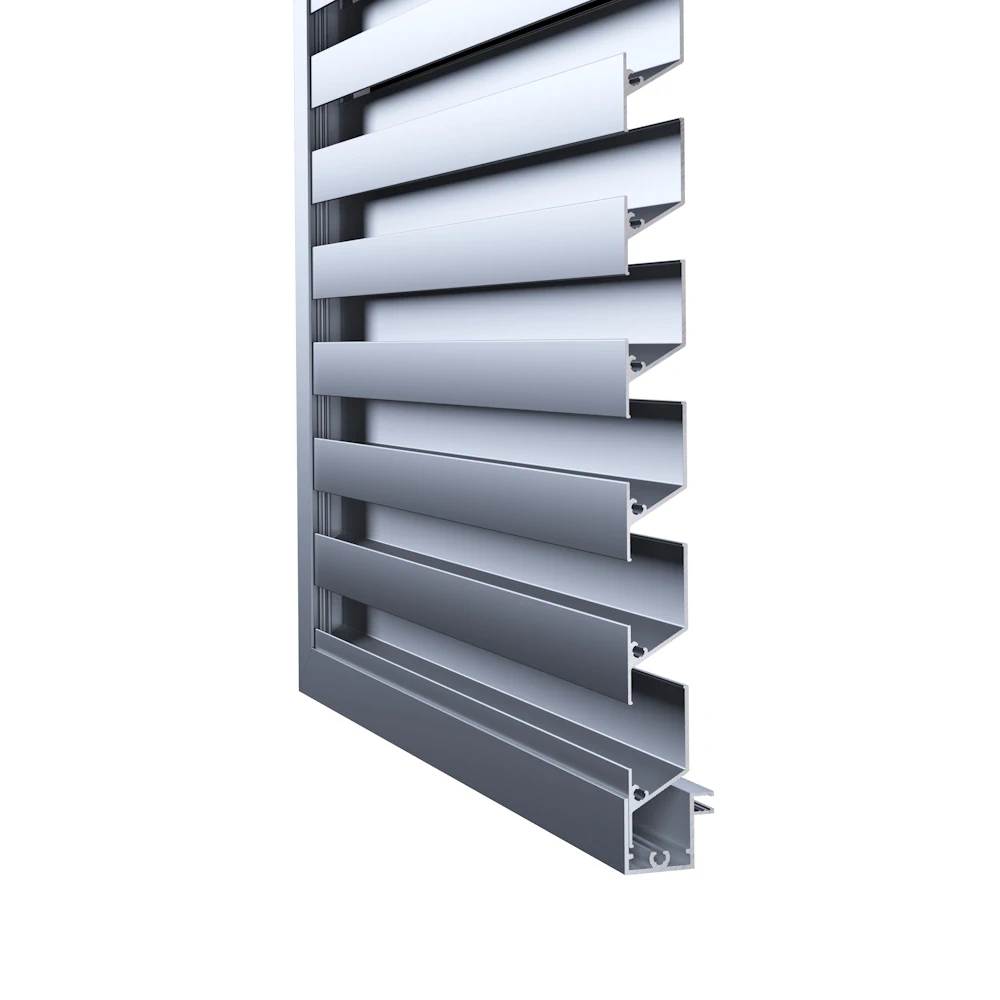

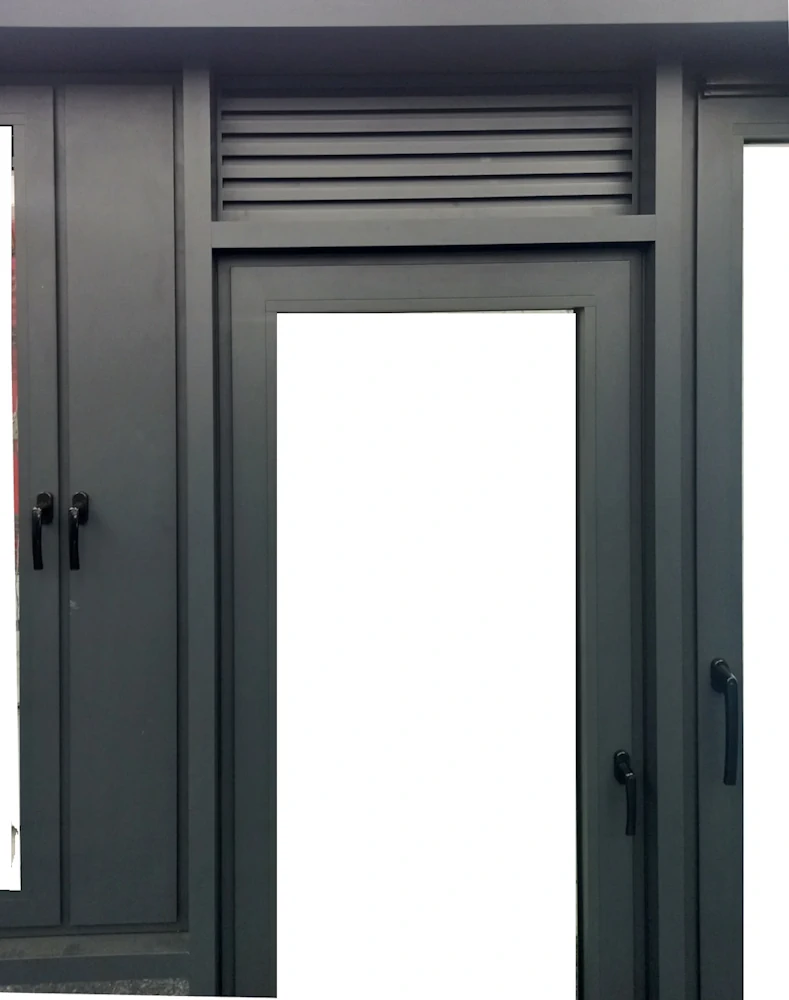

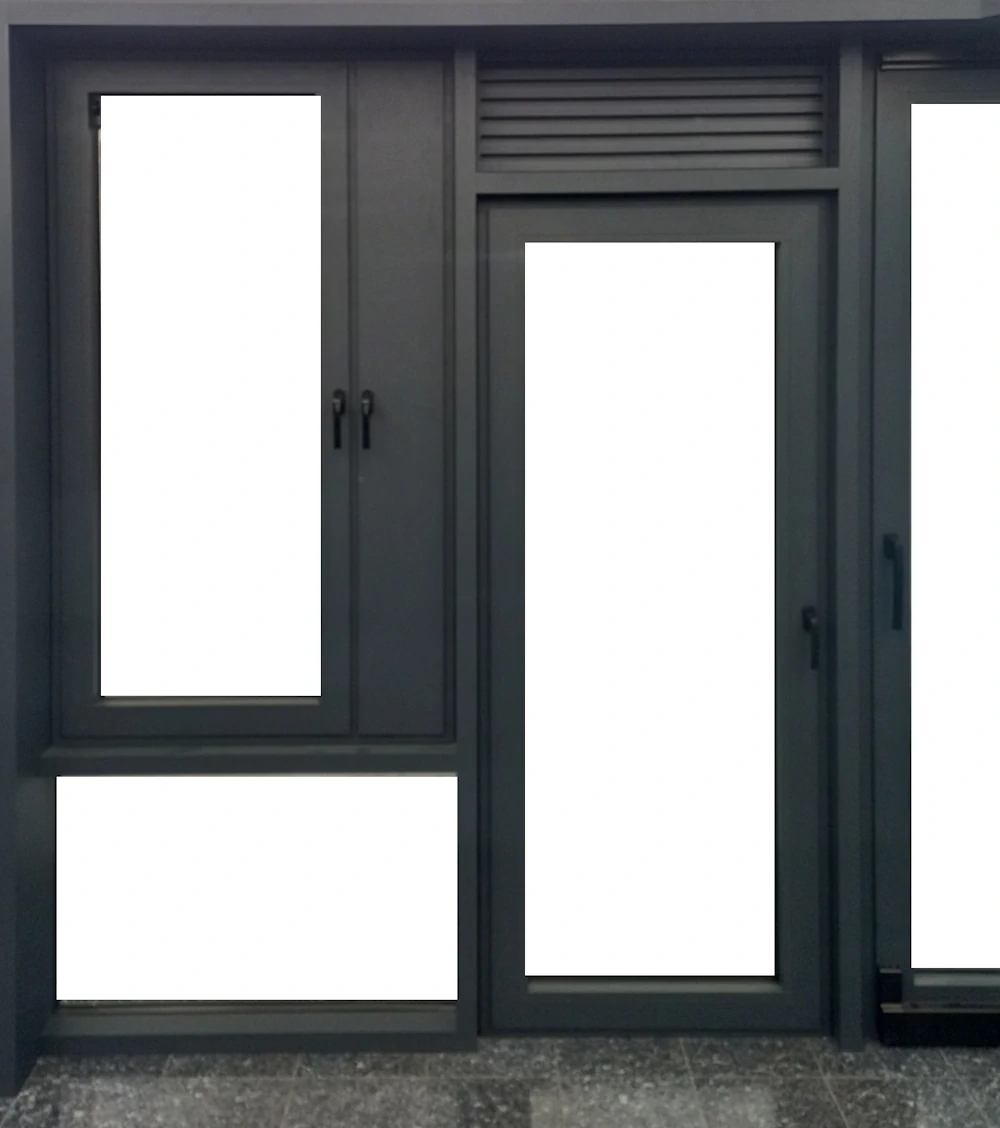

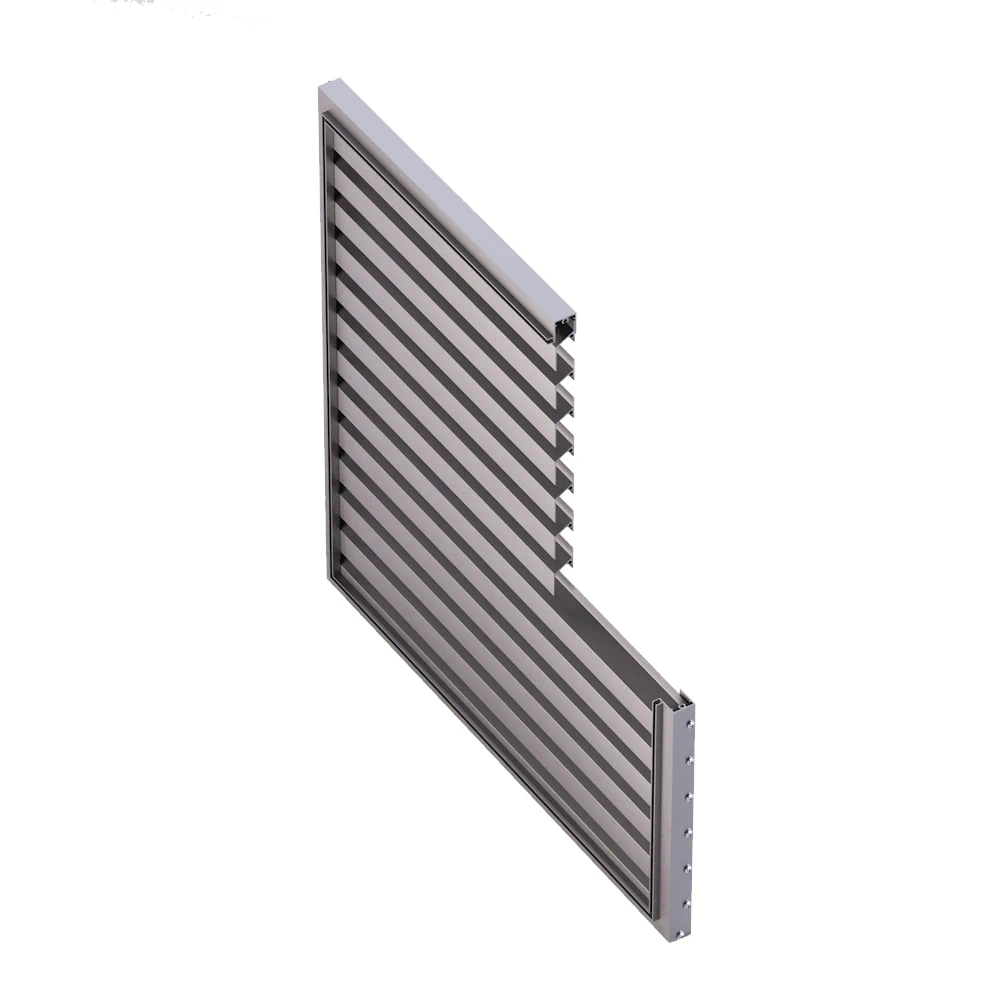

Внешний вид решеток:
Состав решетки

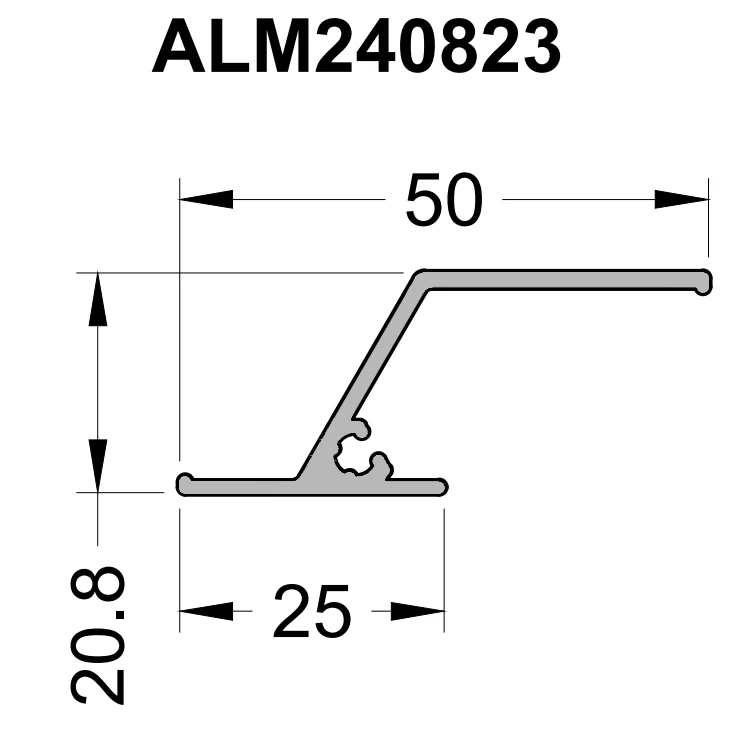

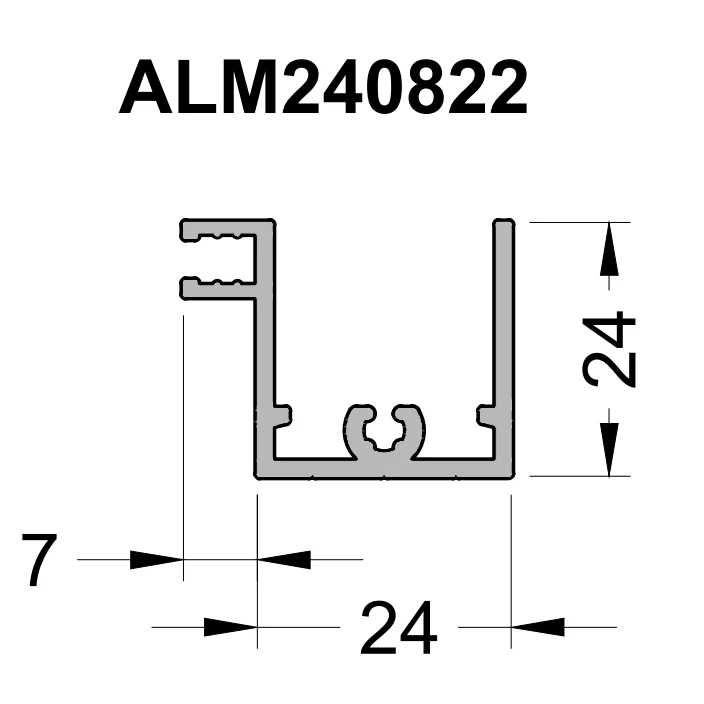

| Рама решетки | Рама решетки с пазом под антимоскитную сетку | Ламель вентиляционная | Cаморез 4,2 х 25 нержавеющая сталь А2, по DIN 7981 | Шаблон для вертикальной части рамы |
|---|---|---|---|---|
| ALM240821 | ALM240822 | ALM240823 | ALM834225 | ALM740918 |
 |
 |
 |
 |
Список элементов для внесения в заказ:
| Рама решетки | ALM240821 | 1 |
| Рама под антимоскитную сетку | ALM240822 | 1 |
| Ламель вентиляционная | ALM240823 | 1 |
| Cаморез 4,2х25 А2 | ALM834225 | 1 |
| Шаблон для вертик. части рамы | ALM740918 | 1 |
Расчет количества и длины ламелей
Длина ламели = Ширина решетки - 13мм. Количество = Высота / 45мм
Кол-во саморезов = Количество ламелей х 2 + 4

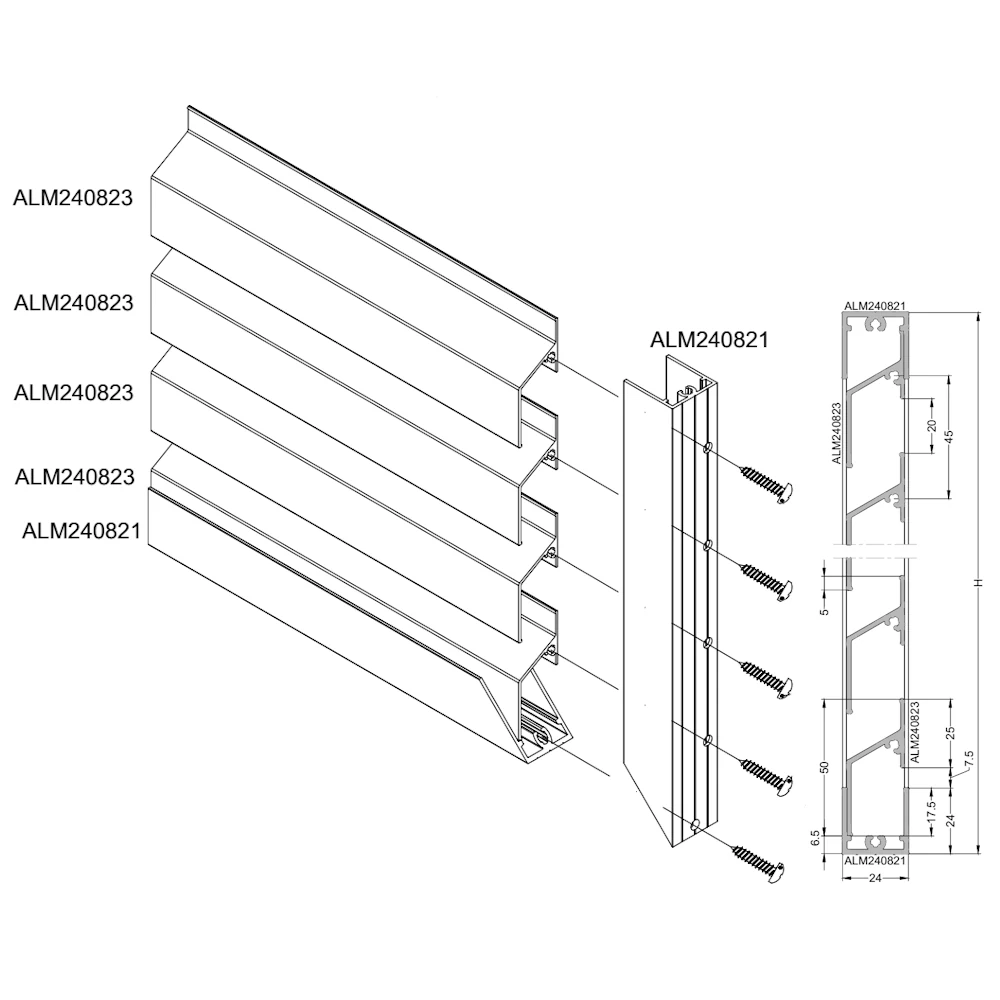

Сборка решетки
Технический каталог по сборке вентрешетки Alumark S40 .pdf
