Выберите профильную систему (S70 или S90), ручку и параметры окна нажмите "ОК" и получите расчет фурнитуры на 1 окно. Ниже будет полный список элементов оконной фурнитуры для фрамуг наружного открывания.
Для фасадных ножниц STUBLINA максимальный вес створки 130 кг, мин.высота 600мм, макс. высота 2000мм (при креплении фасадных ножниц с помощью винтов М5х16 с вытяжными заклепками возможно увеличении веса створки до 180 кг - требует проверки на конкретной профильной системе).
Для фасадных ножниц MASTER максимальный вес створки 155 кг, мин.высота 450мм, макс. высота 2000мм, макс.ширина 2000мм.
ПОДБОР фурнитуры для фрамуги наружного открывания по параметрам
| Элемент | Описание | Артикул ТБМ | Кол-во | Фото |
|---|---|---|---|---|

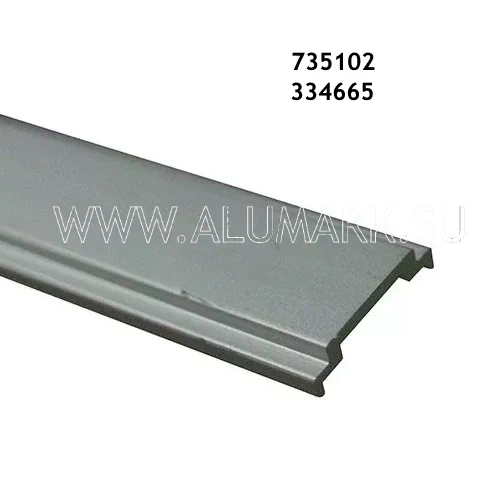

| Тяга фурнитурного паза | Тяга соеднит ROTO алюминиевая 6м | 334665 | 1 |
|
Каталожные описания элементов фурнитуры STUBLINA
| Описание | Артикул ТБМ | Инструкция | Фото |
|---|---|---|---|

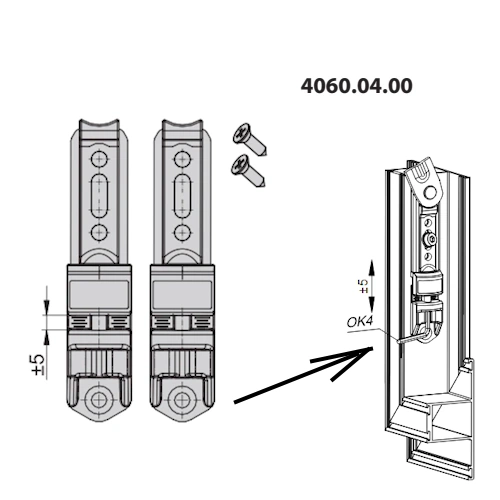

| К-т для регулир. по высоте фасадных ножниц Stublina | STB4060.04 |
 |
|

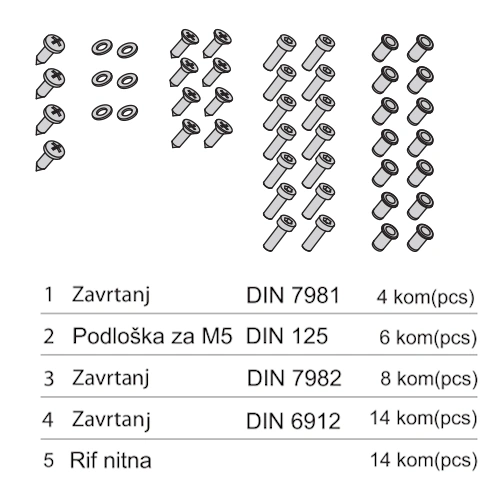

| К-т крепежный для ножниц фасадных Stublina | STB406009.50 |
|
|

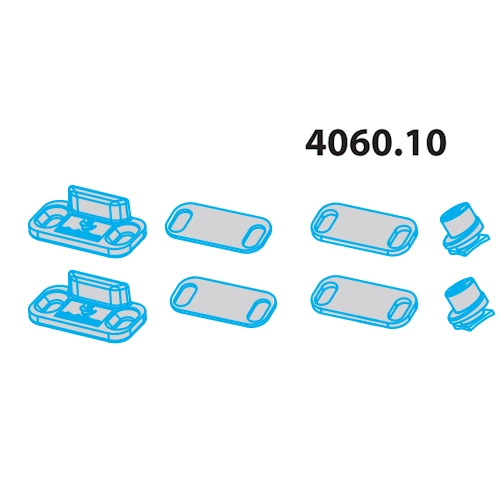

| Комплект 2 цапфы + 2 ответки для фрамуг наружу | STB4060.10 |
|
|

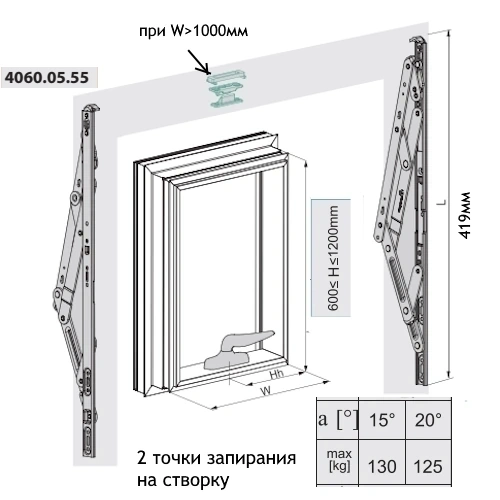

| Ножницы фасадные 16" (600-1200мм) наружного открывания | STB4060.05.55 |
|
|
| Ножницы фасадные 20" (1201-1600мм) наружного открывания | STB4060.07.55 |
|
|
| Ножницы фасадные 24" (1601-1801мм) наружного открывания | STB4060.08.55 |
|
|

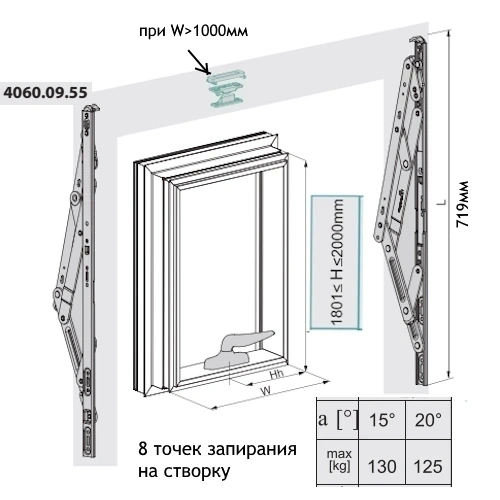

| Ножницы фасадные 28" (1801-2000мм) наружного открывания | STB4060.09.55 |
|
|

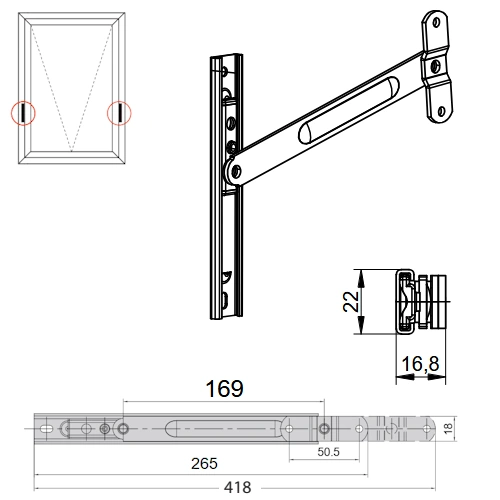

| Ограничитель открывания 169мм для фрамуг наружу | 2117.00 |
|
|

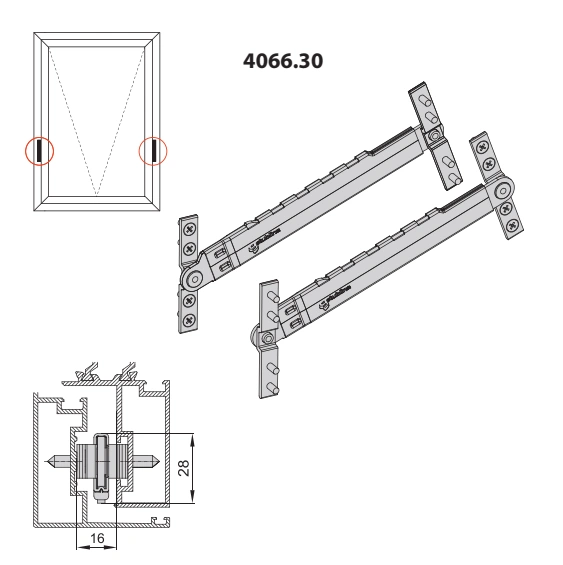

| Ограничитель телескоп-ий 250-360мм с промежут фиксацией | STB4066.30 |
|
|

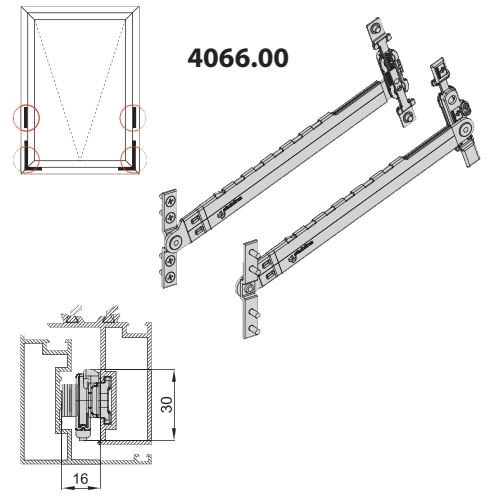

| Ограничитель телескоп-ий 250-360мм с промежут фиксацией проходной | STB4066.00 |
|
|

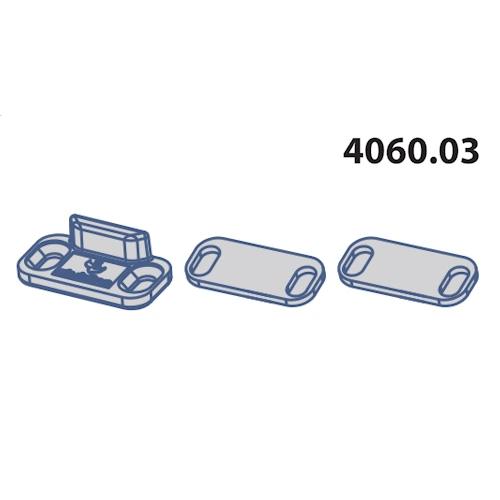

| Планка ответная регулир. по высоте для фрамуг наружу | STB4060.03 |
|
|

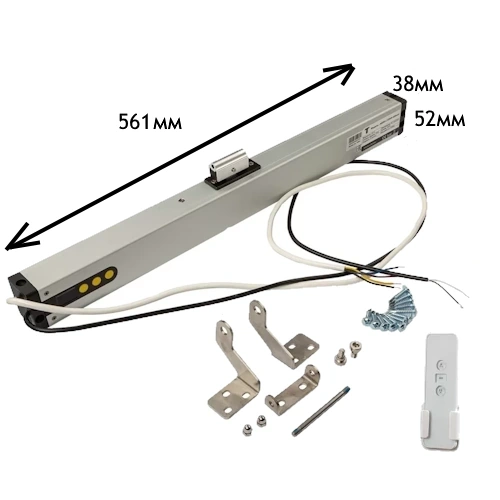

| Привод с регулир. выхода до 400мм, 250N, пульт Д/У в комплекте, 230В, | MBS2103.01 |
|
|

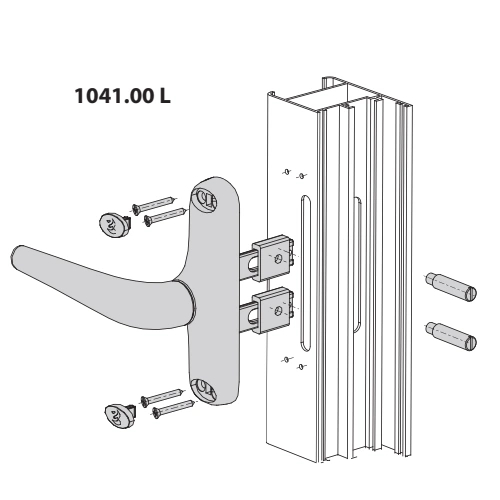

| Ручка 1041 для S70 для фрамуг наружу левая, неокраш. | 1041.00L.300 |
|
|

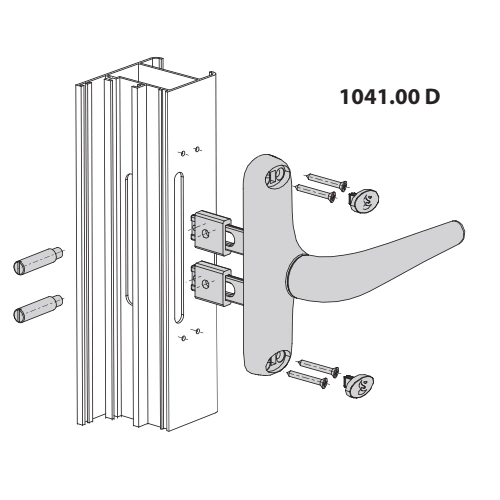

| Ручка 1041 для S70 для фрамуг наружу правая, неокраш. | 1041.00R.300 |
|
|

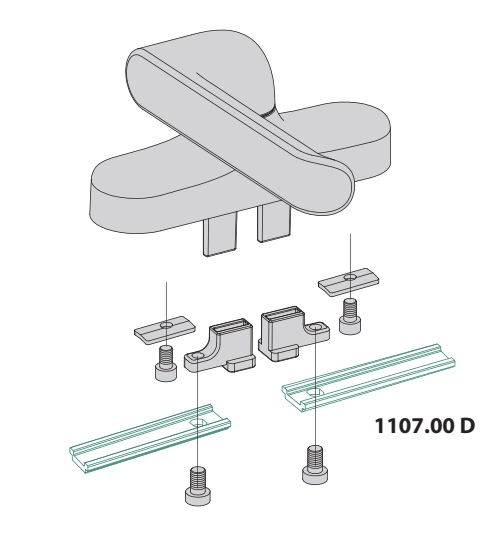

| Ручка 1107 для S90 для фрамуг наружу правая, неокраш. | STB1107.02R |
|
|

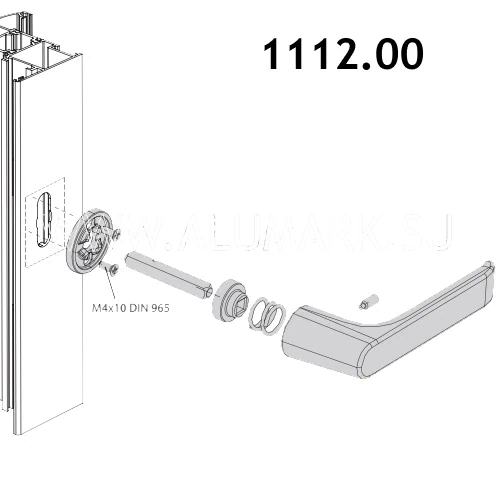

| Ручка 1112 со штифтом 7мм, неокраш. | STB1112.02 |
|
|

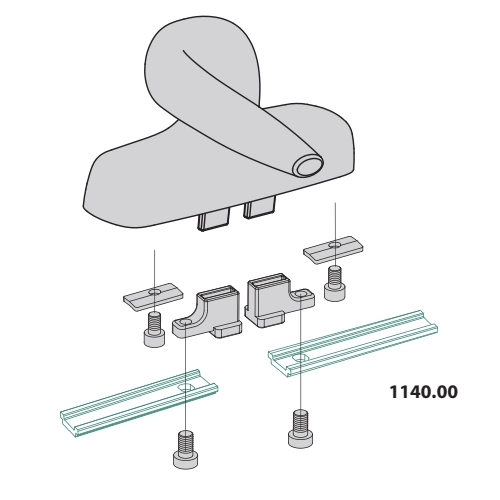

| Ручка 1140 для S90 для фрамуг наружу правая неокраш | STB1140.02R |
|
|
| Средний прижим фрамуг наружного открывания | STB4060.45 |
|
|
| Угловой переключатель с цапфой и без блокиратора | STB4010.20 |
|
|
Каталожные описания элементов фурнитуры MASTER
| Описание | Артикул ТБМ | Инструкция | Фото |
|---|---|---|---|

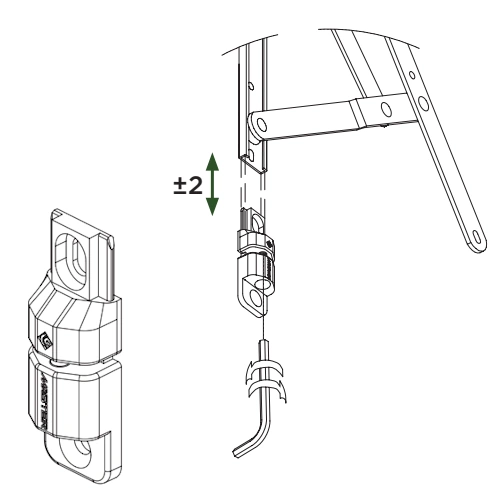

| К-т для регулир. по высоте фасадных ножниц Master | 1251.1 |
|
|

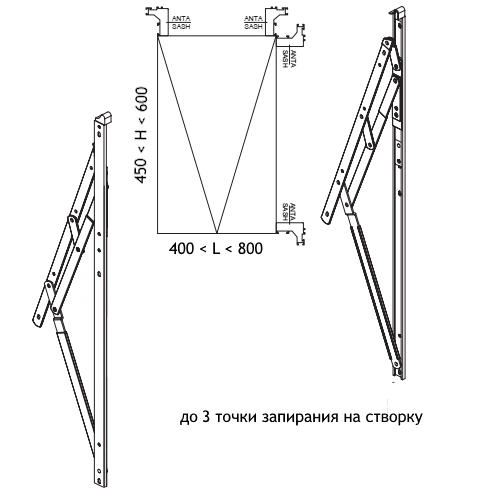

| Ножницы фасадные 10" (450-600мм), до 50кг, наружного открывания | 1206.10 |
|
|

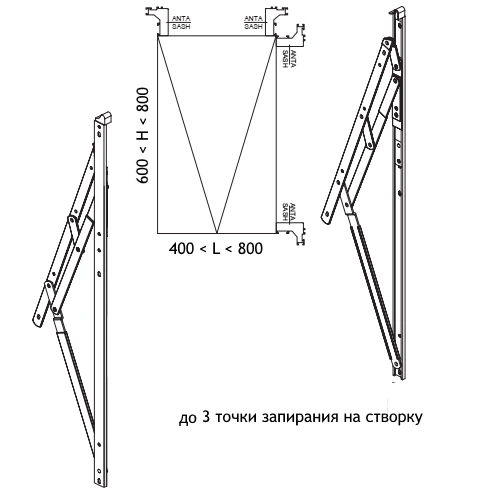

| Ножницы фасадные 12" (600-800мм), до 79кг, наружного открывания | 1206.12 |
|
|
| Ножницы фасадные 14" (800-1000мм), до 92кг, для наружного открывани | 1206.14 |
|
|

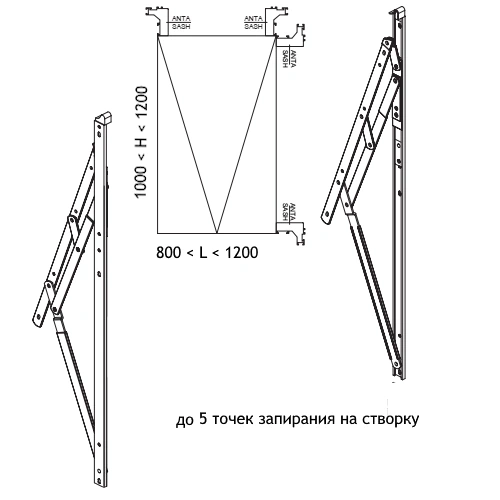

| Ножницы фасадные 16" (1000-1200мм), до 111кг, наружного открывания | 1206.16 |
|
|

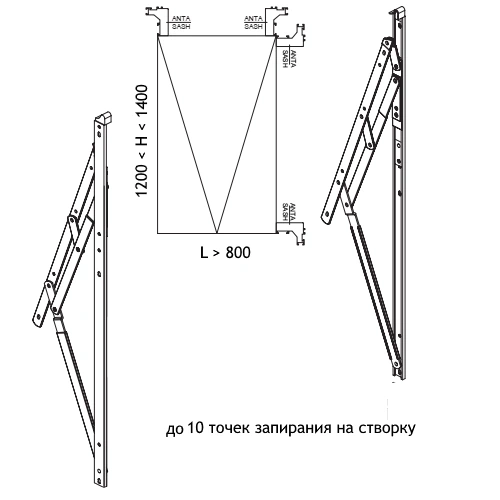

| Ножницы фасадные 18" (1200-1400мм), до 128кг, для наружного открывания | 1206.18 |
|
|
| Ножницы фасадные 20" (1400-1600мм), до 135кг, наружного открывания | 1206.20 |
|
|

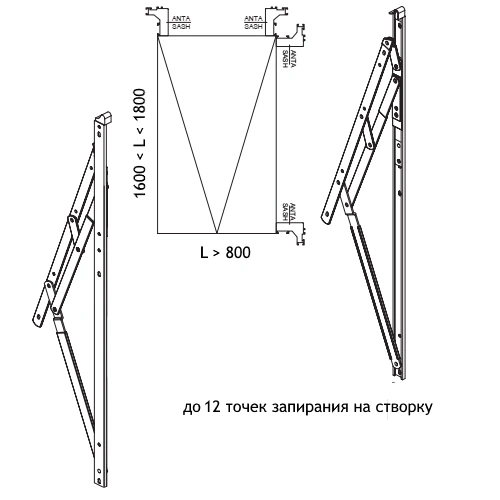

| Ножницы фасадные 22" (1600-1800мм), до 139кг, для наружного открывания | 1206.22 |
|
|

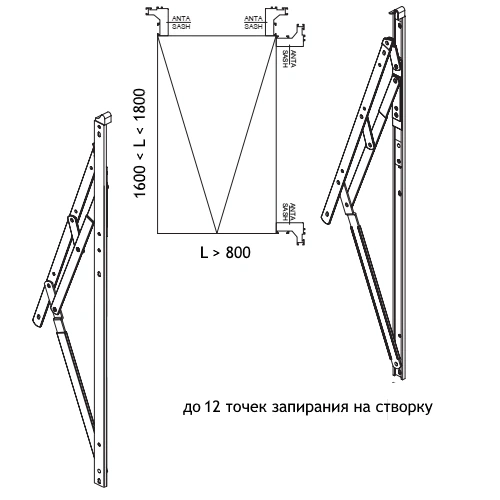

| Ножницы фасадные 24" (1600-1800мм), до 145кг, наружного открывания | 1206.24 |
|
|
| Ножницы фасадные 28" (1800-2000мм), до 155кг, наружного открывания | 1206.28 |
|
|

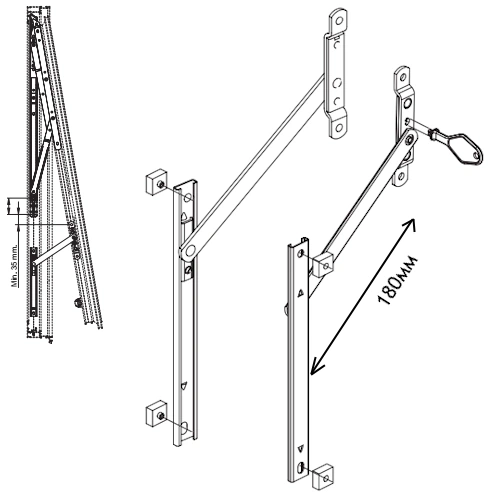

| Ограничитель открывания 180мм для фрамуг наружу | 1203A.10 |
|
|

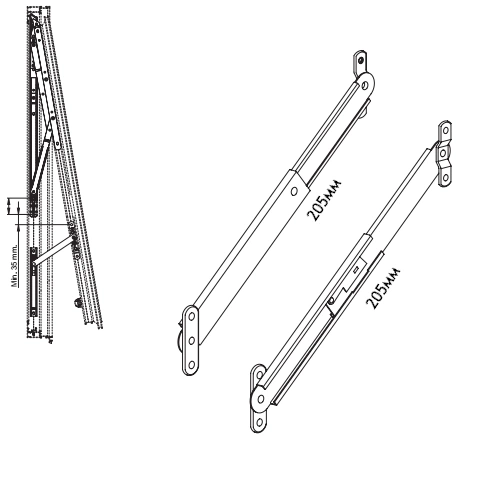

| Ограничитель телескоп-ий фрикционный 150-205мм для фрамуг наружу | 1204.8 |
|
|

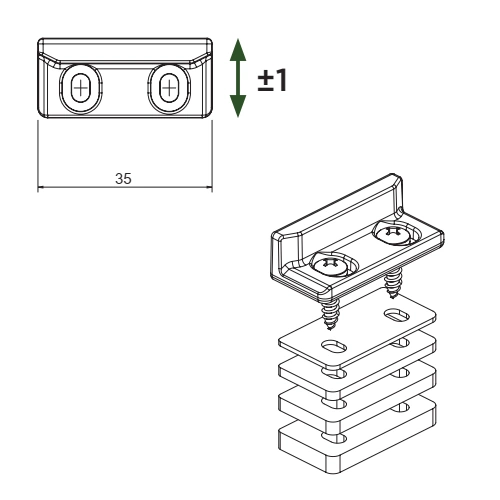

| Планка ответная для фрамуг наружного открывания | 1252.18 |
|
|

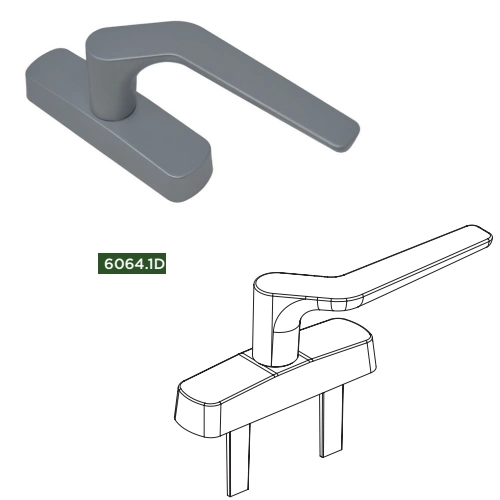

| Ручка KARMA для S90 для фрамуг наружу правая, неокраш. | 6064GREZZ.1D |
|
|

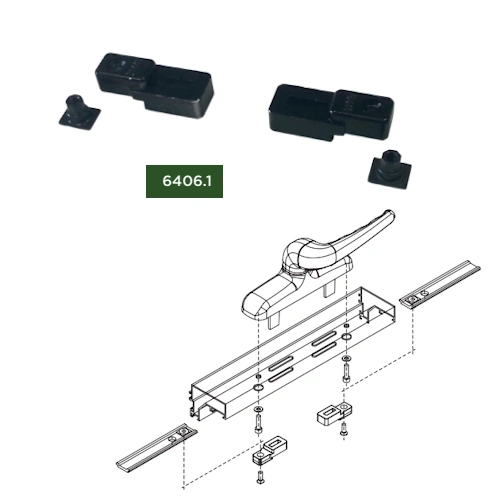

| Ручки KARMA для S90 ответная часть на тягу | 6406.1 |
|
|

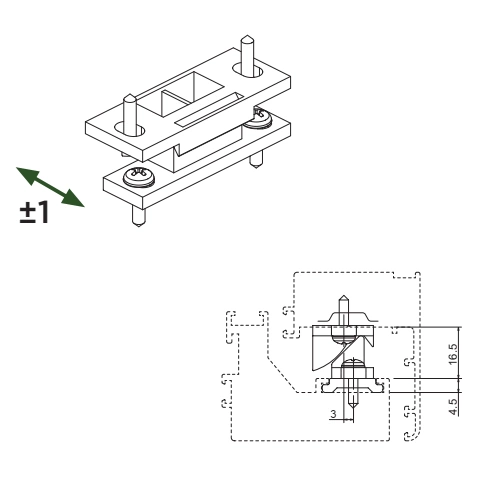

| Средний прижим фрамуг наружного открывания | 1252.8 |
|
|

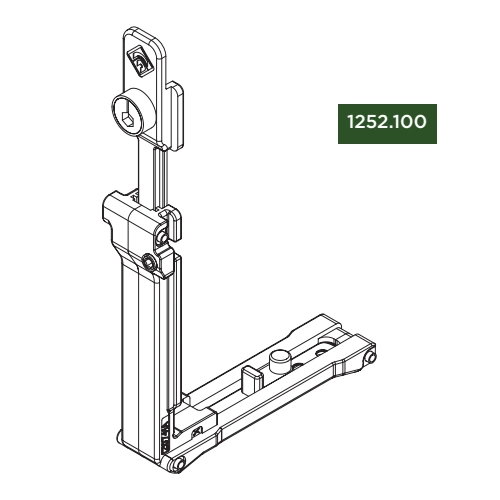

| Угловой переключатель с цапфой и без блокиратора | 1252.100 |
|
|
| Цапфа регулируемая | 4246 |
|
|
Каталоги
|
|
|
| Фурнитура Stublina для фрамуг наружного открывания | Монтаж телескопических ножниц Stublina для фрамуг наружного открывания | Фурнитура Master для фрамуг наружного открывания |
Dидеоматериалы
| Ограничитель открывания Master 1204.8 |
