Калькулятор STUBLINA

Выберите варинант привода/ручки и параметры окна Нажмите "ОК" и получите расчет фурнитуры на 1 окно. Ниже будет расчет тяг. а также полный список элементов оконной фурнитурц Stublina

Ручка 3-позиционная с блокиратором поворота ручки при открытом окне. 1001 Ручка 3-позиционная без блокиратора поворота ручки при открытом окне. 1008 Ручка 2-позиционная без блокиратора. 1002 Ручка 3-позиционная с блокиратором поворота ручки при открытом окне. 1101 Ручка 3-позиционная с ключом и с блокиратором поворота ручки при открытом окне. 1103 Ручка со штифтом 7мм без розетки. 1112 Ручка со штифтом 7мм с розеткой. 1110 Комплект для запирания штульповой створки шпингалетами. 4001.00 Комплект для запирания штульповой створки рычагом. 4005.00


Тип окна
 Вид петель
Цвет фурнитуры
 Створка правая/левая
Микровентиляция
 ШИРИНА по раме, мм
 ВЫСОТА по раме, мм
Толщина всех стекол СП, мм Вес СП = 2кг.

ПОДБОР фурнитуры STUBLINA на одно окно по параметрам

Элемент Описание Артикул ТБМ Кол-во Фото
Тяга фурнитурного паза Тяга соединит ROTO алюминиевая 3м 735102 1 Тяга соеднит ROTO алюминиевая 6м

Каталожные описания элементов фурнитуры STUBLINA

Описание Цвет Артикул ТБМ Инструкция Фото

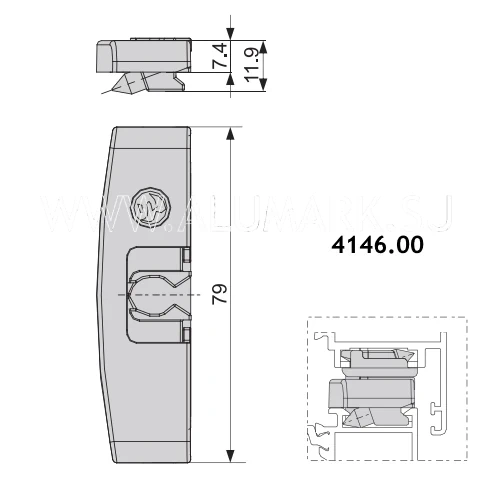

Балконная защелка 4146.00 Stublina_2024_244.pdf Балконная защелка
Балконной защелки ответная цапфа 4146.50 Stublina_2024_244.pdf Балконной защелки ответная цапфа

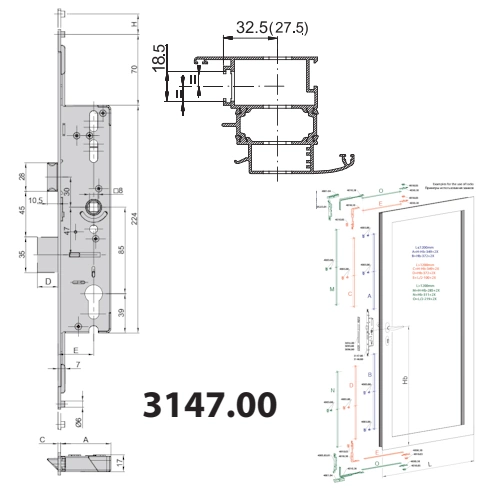

Замок для балкона, цапфы 6мм, дорнмасс 35мм, межосевое 85мм, привод от РУЧКИ, штифт 8мм, высота 2,5мм, вылет 20мм STB3147.00 Stublina__154_155.pdf Замок для балкона, цапфы 6мм, дорнмасс 35мм, межосевое 85мм, привод от РУЧКИ, штифт 8мм, высота 2,5мм, вылет 20мм

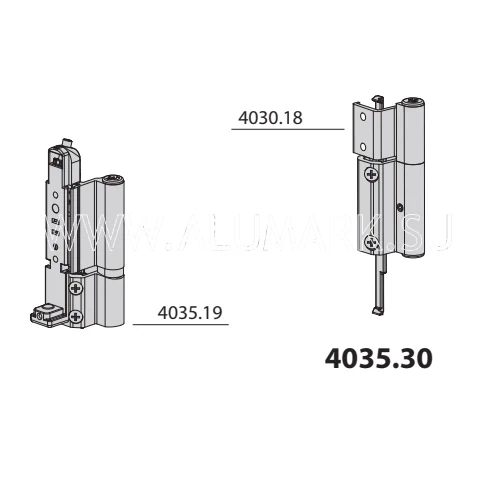

К-т петель накладных с вертик. и горизонт. регулир, до 100кг до 180° неокраш. STB403530.02 Stublina_2024_219.pdf К-т петель накладных с вертик. и горизонт. регулир, до 100кг до 180°
К-т петель накладных с вертик. регулир. до 80кг до 180° неокраш. STB403030.02 Stublina_2024_219.pdf К-т петель накладных с вертик. регулир. до 80кг до 180°

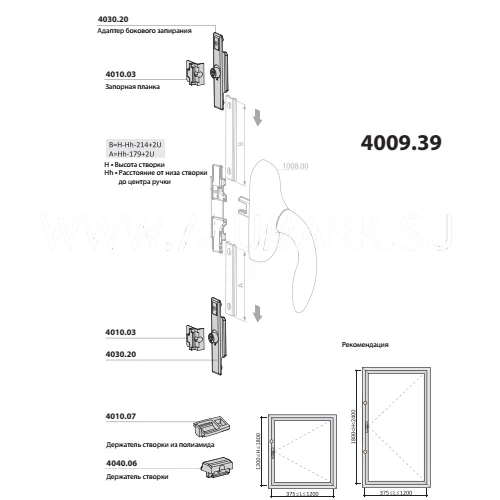

Комплект для запирания поворотной створки с двумя цапфами регулир., ответ.планками, пяткой и подпятником STB4009.39 Stublina_2024_213.pdf Комплект для запирания поворотной створки с двумя цапфами регулир., ответ.планками, пяткой и подпятником

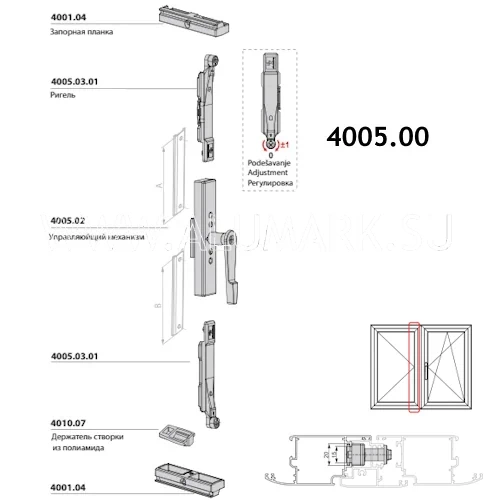

Комплект для запирания штульповой створки рычагом STB4005.00 Stublina_2024_211.pdf Комплект для запирания штульповой створки рычагом

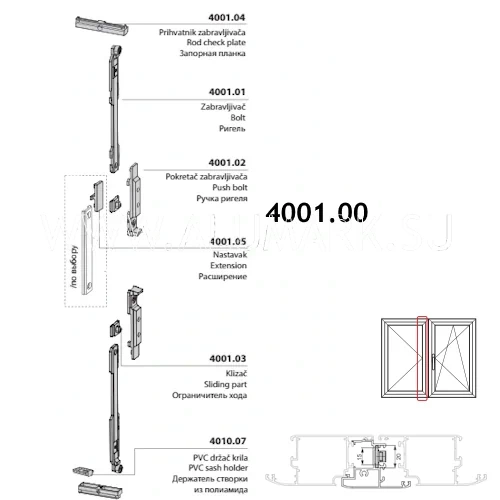

Комплект для запирания штульповой створки шпингалетами STB4001.00 Stublina_2024_208.pdf Комплект для запирания штульповой створки шпингалетами

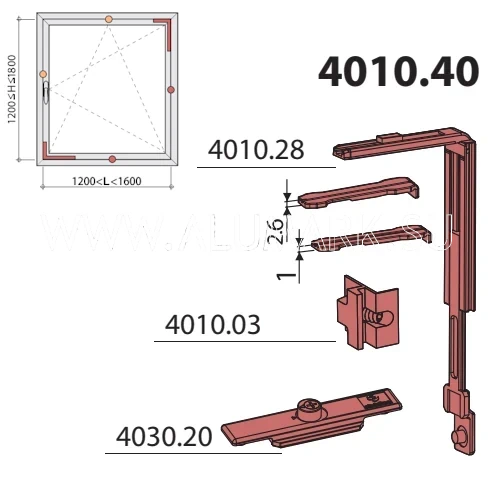

Комплект запирания с угловиком простым, цапфой проходной для доп.точки и ответ.планкой простой STB4010.40 Stublina_2024_225.pdf Комплект запирания с угловиком простым, цапфой проходной для доп.точки и ответ.планкой простой
Комплект запорных элементов п/о окна (нижний запор с ответн.планками, нерегулир. ответ.планка, пятка и подпятник) STB4010.10 Stublina_2024_219.pdf Комплект запорных элементов п/о окна (нижний запор с ответн.планками, нерегулир. ответ.планка, пятка и подпятник)

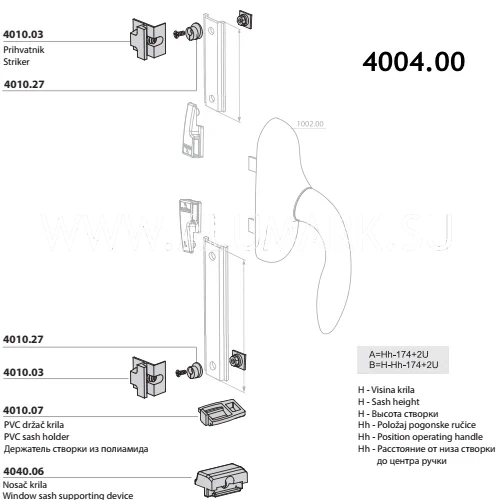

Комплект запорных элементов поворотного окна ( 2 цапфы, две ответ.планки, пятка и подпятник) STB4004.00 Stublina_2024_212.pdf Комплект запорных элементов поворотного окна ( 2 цапфы, две ответ.планки, пятка и подпятник)
Комплект запорных элементов поворотного окна с двумя штульповыми запорами, ответ.планками, пяткой и подпятником STB4009.30 Stublina_2024_214.pdf Комплект запорных элементов поворотного окна с двумя штульповыми запорами, ответ.планками, пяткой и подпятником
Комплект скрытые петли + ножницы для створок от 505 до 583мм, вес до 130кг, открывание 110° STB4116.30L Stublina_2024_225.pdf Комплект скрытые петли + ножницы для створок от 505 до 583мм, вес до 130кг, открывание 110°
Комплект скрытые петли + ножницы для створок от 505 до 583мм, вес до 130кг, открывание 110° STB4116.30R Stublina_2024_225.pdf Комплект скрытые петли + ножницы для створок от 505 до 583мм, вес до 130кг, открывание 110°

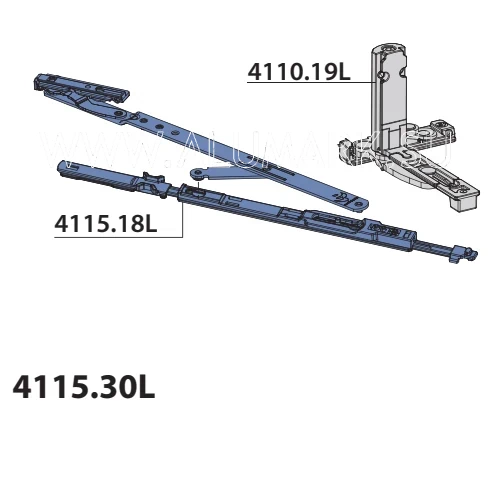

Комплект скрытые петли + ножницы для створок от 584 до 1600мм, вес до 130кг, открывание 110° STB4115.30L Stublina_2024_225.pdf Комплект скрытые петли + ножницы для створок от 584 до 1600мм, вес до 130кг, открывание 110°
Комплект скрытые петли + ножницы для створок от 584 до 1600мм, вес до 130кг, открывание 110° STB4115.30R Stublina_2024_225.pdf Комплект скрытые петли + ножницы для створок от 584 до 1600мм, вес до 130кг, открывание 110°
Крепеж верхней петли к поворотной створке STB4047.00 Stublina_2024_220.pdf Крепеж верхней петли к поворотной створке

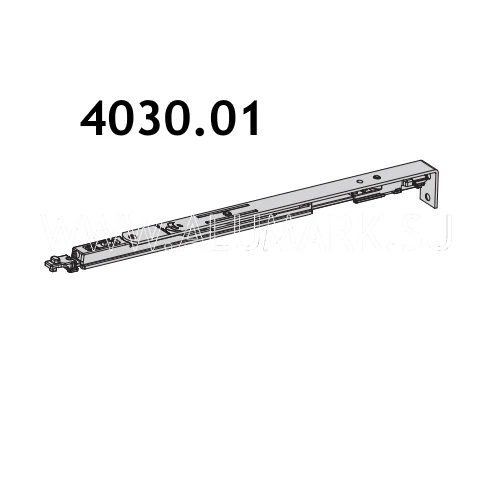

Ножницы для створок от 445 до 535мм с накладными петлями STB4030.01 Stublina_2024_220.pdf Ножницы для створок от 445 до 535мм с накладными петлями
Ножницы для створок от 536 до 1200мм с накладными петлями STB4030.02 Stublina_2024_220.pdf Ножницы для створок от 536 до 1200мм с накладными петлями
Ножницы дополнительные проходные для створок шире 1200мм STB4010.50 Stublina_2024_219.pdf Ножницы дополнительные проходные для створок шире 1200мм

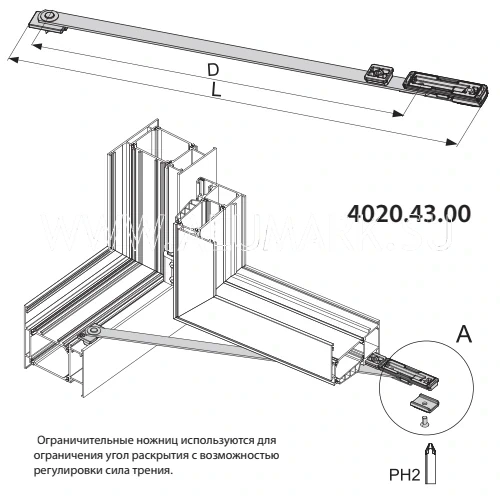

Ножницы ограничительные на откид и поворот с регулировкой усилия открывания, 1шт 4020.43.00 Stublina_2024_276.pdf Ножницы ограничительные на откид и поворот с регулировкой усилия открывания, 1шт
Ножницы фрамужные скользящие ограничительные L=145мм, 1шт STB4020.41 Stublina_2024_274_275.pdf Ножницы фрамужные скользящие ограничительные L=145мм, 1шт

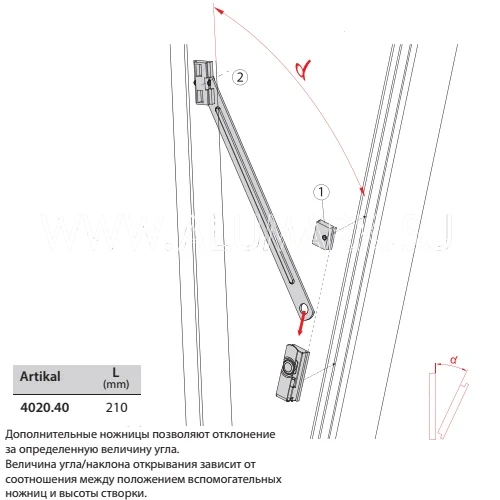

Ножницы фрамужные скользящие ограничительные L=210мм, 1шт STB4020.40 Stublina_2024_274_275.pdf Ножницы фрамужные скользящие ограничительные L=210мм, 1шт

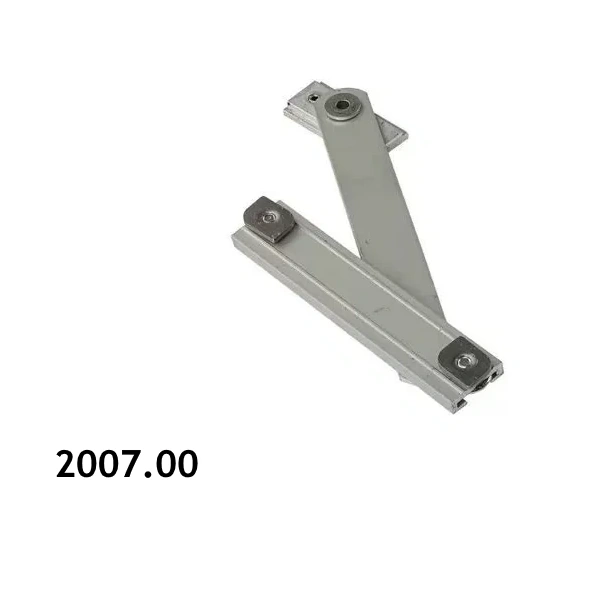

Ножницы фрамужные скользящие ограничительные ~120мм STB2007.00 Stublina_2024_273.pdf Ножницы фрамужные скользящие ограничительные ~120мм
Петля накладная клеммная нерегулируемые до 80кг до 180° неокраш. STB2022.02 Stublina_2024_108.pdf Петля накладная клеммная нерегулируемые до 80кг до 180°
Планка микропроветривания для откидных створок нерегулируемая. STB4010.70 Stublina_2024_243.pdf Планка микропроветривания для откидных створок нерегулируемая.

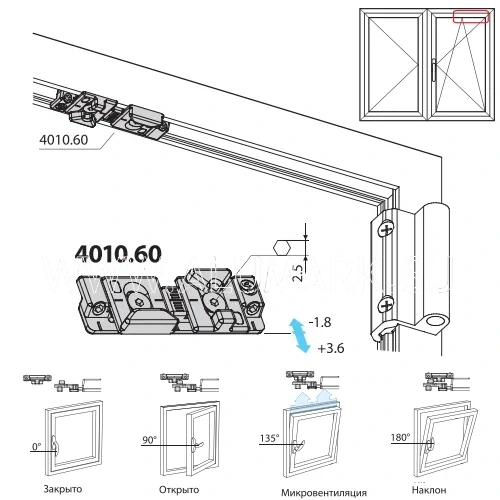

Планка микропроветривания для откидных створок регулируемая STB4010.60 Stublina_2024_242.pdf Планка микропроветривания для откидных створок регулируемая
Планка микропроветривания для поворотных створок и 3-позиционных ручек регулируемая STB4040.20 Stublina_2024_241.pdf Планка микропроветривания для поворотных створок и 3-позиционных ручек регулируемая

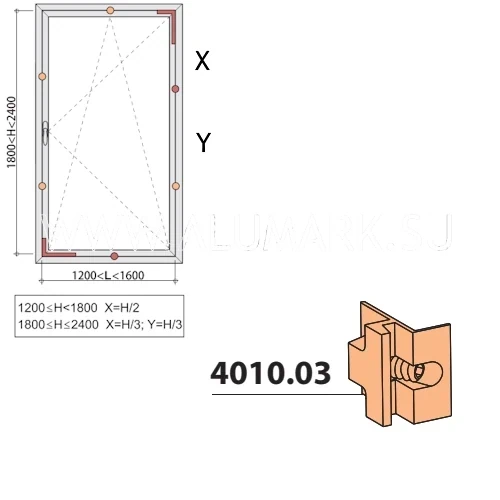

Планка ответная нерегулируемая STB4010.03 Stublina_2024_217.pdf Планка ответная нерегулируемая
Планка ответная регулируемая STB4010.80 Stublina_2024_217.pdf Планка ответная регулируемая

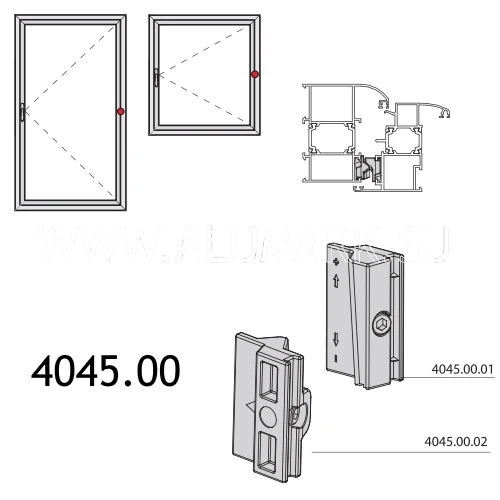

Прижим средний поворотной створки со стороны петель STB4045.00 Stublina_2024_239.pdf Прижим средний поворотной створки со стороны петель
Редуктор без блокиратора под ручку со штифтом 7мм, расстояние между осями цапф 202мм, межосевое расст. 43мм STB3113.50 Stublina_2024_190.pdf Редуктор без блокиратора под ручку со штифтом 7мм, расстояние между осями цапф 202мм, межосевое расст. 43мм

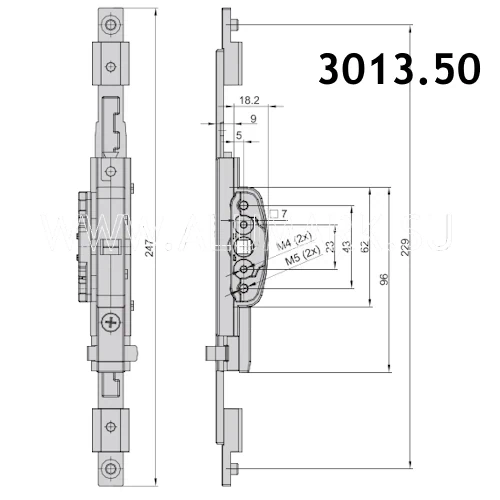

Редуктор с блокиратором под ручку со штифтом 7мм, расстояние между осями цапф 229мм, межосевое расст. 43мм STB3013.50 Stublina_2024_189.pdf Редуктор с блокиратором под ручку со штифтом 7мм, расстояние между осями цапф 229мм, межосевое расст. 43мм

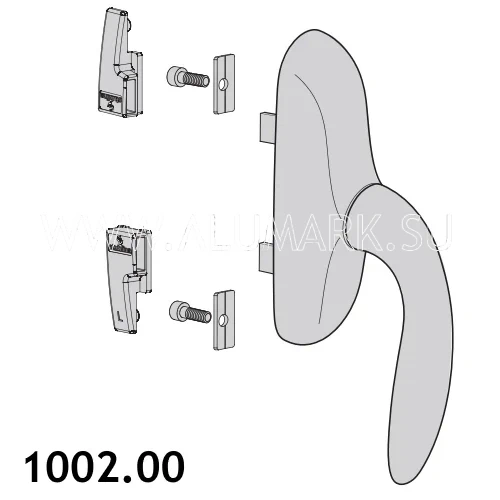

Ручка 2-позиционная без блокиратора. 1002 неокраш. STB1002.02 Stublina_2024_015.pdf Ручка 2-позиционная без блокиратора. 1002

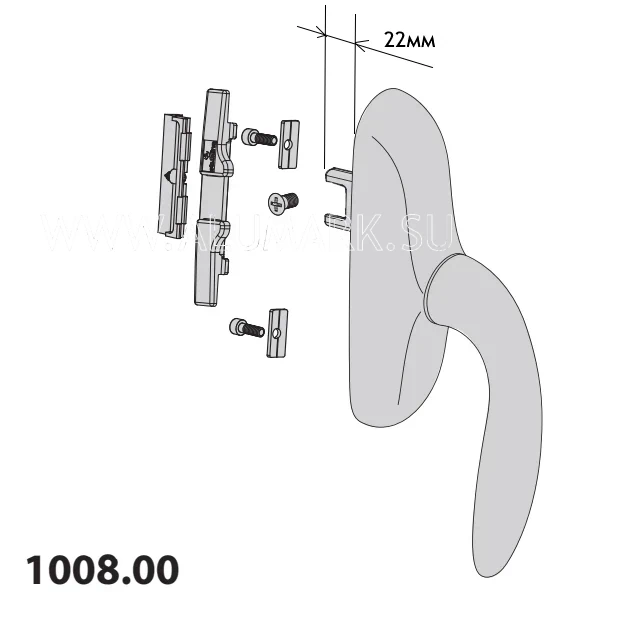

Ручка 3-позиционная без блокиратора поворота ручки при открытом окне. 1008 неокраш. STB1008.02 Stublina_2024_012.pdf Ручка 3-позиционная без блокиратора поворота ручки при открытом окне. 1008
Ручка 3-позиционная с блокиратором поворота ручки при открытом окне. 1001 неокраш. STB1001.02 Stublina_2024_012.pdf Ручка 3-позиционная с блокиратором поворота ручки при открытом окне. 1001

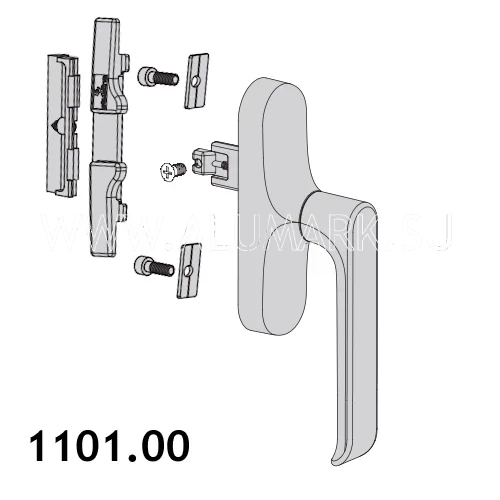

Ручка 3-позиционная с блокиратором поворота ручки при открытом окне. 1101 неокраш. STB1101.02 Stublina_2024_018.pdf Ручка 3-позиционная с блокиратором поворота ручки при открытом окне. 1101

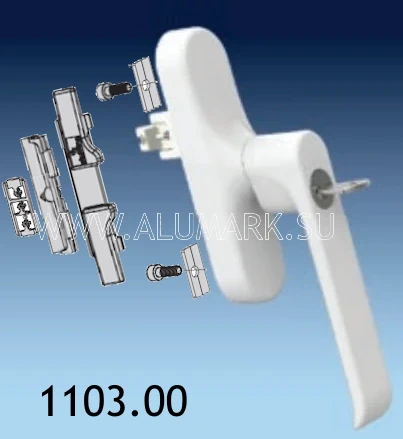

Ручка 3-позиционная с ключом и с блокиратором поворота ручки при открытом окне. 1103 неокраш. STB1103.02 Stublina_2024_018.pdf Ручка 3-позиционная с ключом и с блокиратором поворота ручки при открытом окне. 1103

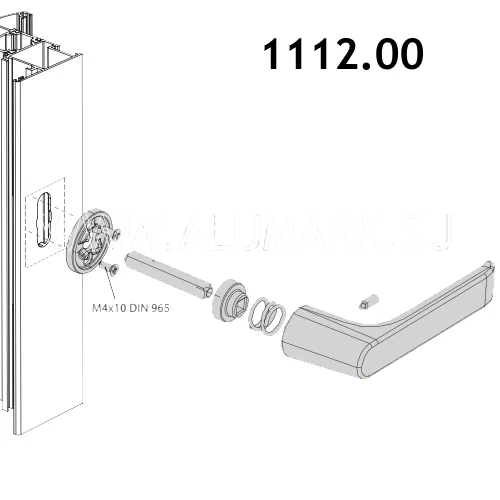

Ручка со штифтом 7мм без розетки. 1112 неокраш. STB1112.02 Stublina_2024_036.pdf Ручка со штифтом 7мм без розетки. 1112

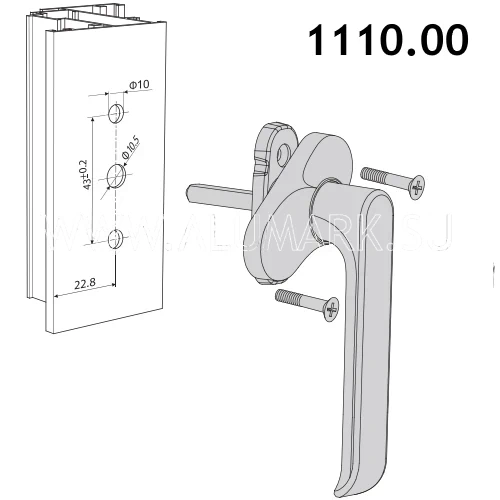

Ручка со штифтом 7мм с розеткой. 1110 неокраш. STB1110.02 Stublina_2024_030.pdf Ручка со штифтом 7мм с розеткой. 1110
Скрытые поворотные петли до 80кг до 110° STB2101.00 Stublina_2024_132_133.pdf Скрытые поворотные петли до 80кг до 110°
Тяга соединительная Stublina, 250 метров, намотка усами вниз, черная STB4000PT Stublina_2024_285.pdf Тяга соединительная Stublina, 250 метров, намотка усами вниз, черная
Тяга соединительная, 100 метров, черная ELM6527.06

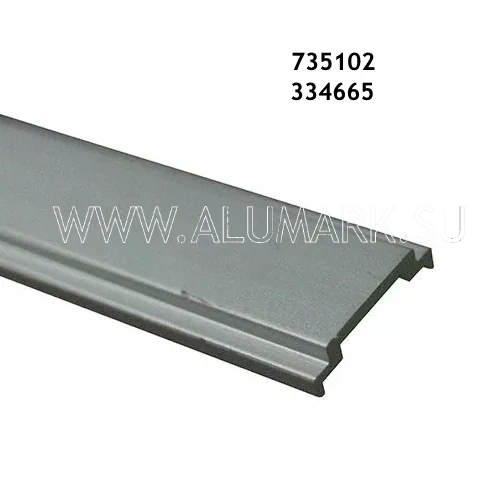

Тяга соеднит ROTO Alu400i алюминиевая 6м 334665 Тяга соеднит ROTO Alu400i алюминиевая 6м
Тяга соеднит ROTO алюминиевая 3м 735102 Тяга соеднит ROTO алюминиевая 3м

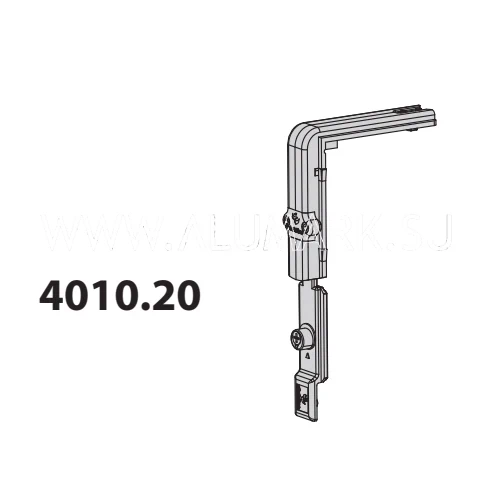

Угловой переключатель с цапфой и без блокиратора STB4010.20 Stublina_2024_219.pdf Угловой переключатель с цапфой и без блокиратора

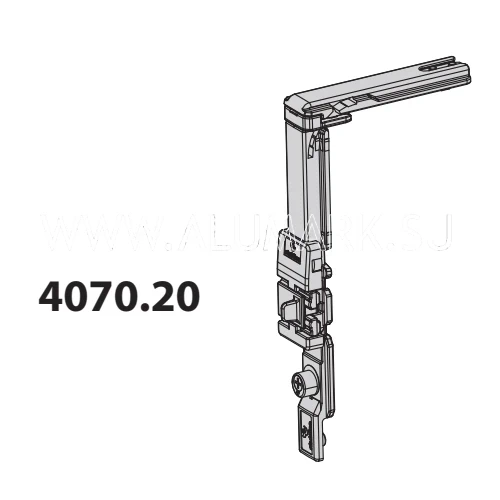

Угловой переключатель с цапфой и блокиратором STB4070.20 Stublina_2024_225.pdf Угловой переключатель с цапфой и блокиратором
Усилитель верхней накладной петли до 130кг неокраш. STB4030.1850U Stublina_2024_219.pdf Усилитель верхней накладной петли до 130кг

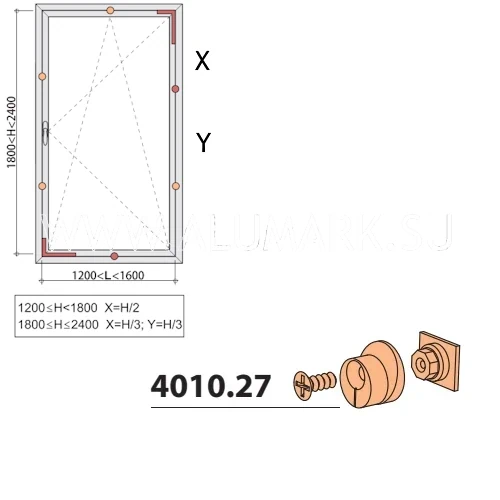

Цапфа регулируемая STB4010.27 Stublina_2024_217.pdf Цапфа регулируемая

Видео по фурнитуре Stublina

Видеоинструкция по сборке доп.ножниц для широких створок Stublina STB4010.50 Сборка ручки c врезным редуктором Stublina STB3013.50
