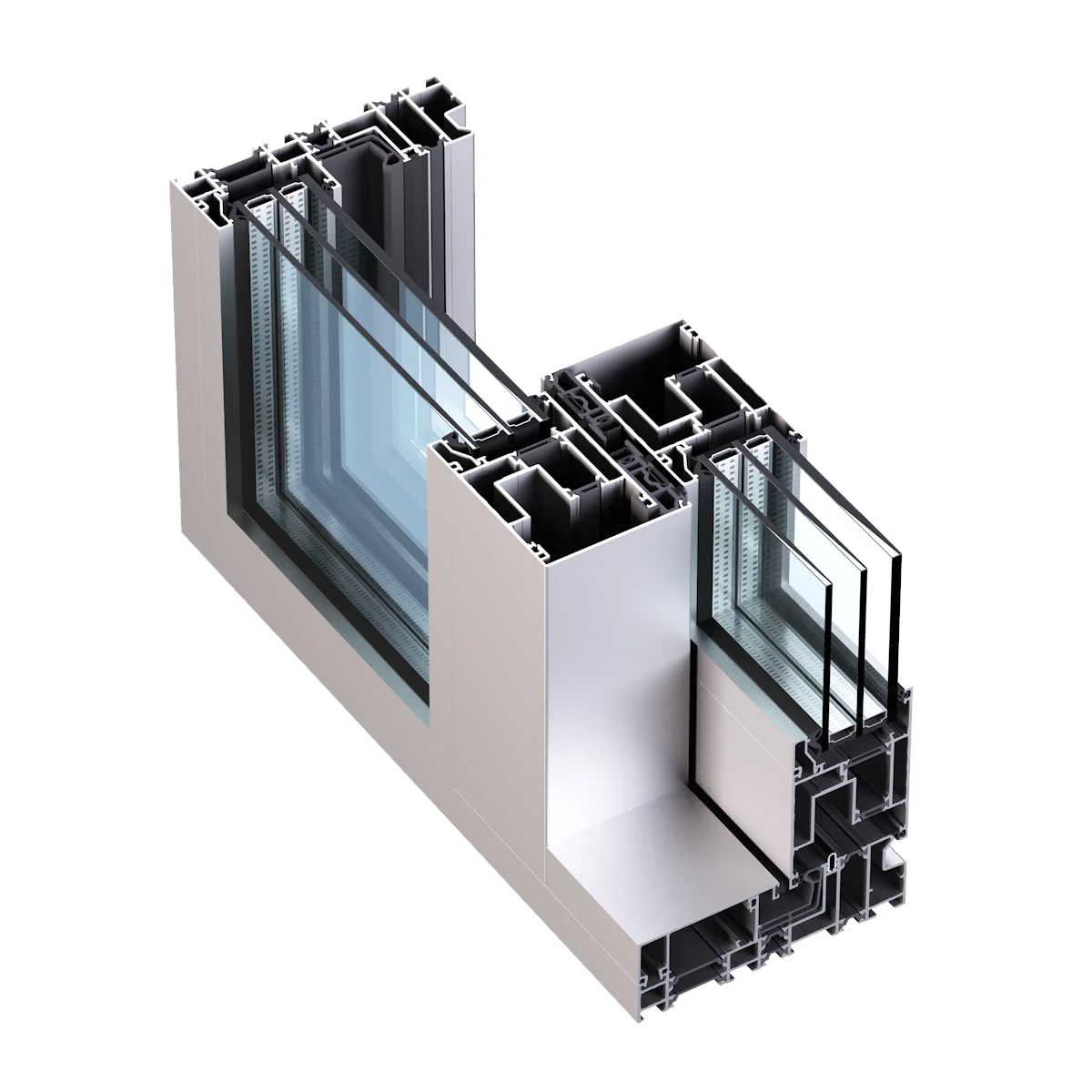

S158 ALUMARK — система алюминиевых профилей c термоизолятором, которая предназначена для изготовления подъемно-сдвижных конструкций с одной или несколькими подвижными створками и глухими частями.
Толщина рамных профилей составляет 158 мм и 246 мм; створочных и импостных профилей — 70 мм.
Максимальная размеры: высота створки - до 3700мм. ширина створки - до 3000мм, вес - до 400кг.
Данные размеры обеспечивают необходимую жесткость и функциональность изготавливаемых конструкций.
Для перекрытия проема высотой больше допустимой высоты створки над конструкциями применяют фрамуги изготовленные из профилей системы S70;
Используемая фурнитура для раздвижных конструкций: Maco(Австрия), Siegenia(Германия), Roto(Германия), Hautau(Германия).
Теплоизолирующие вставки
Для повышения теплотехнических и звукоизоляционных характеристик для оконных и дверных конструкций предусмотрены камерные и фальцевые вставки.
Материал камерных вставок– инжекционный пенополистирол (EPS). Назначение – уменьшение теплового потока.
Фальцевые вставки устанавливаются в фальц (полость между профилем и стеклопакетом). Материал – вспененный полиэтилен (XPE).
Заполнение
Оптимальный типоразмерный ряд штапиков с шагом 5 мм и внутренних уплотнителей позволяют устанавливать
стекло, стеклопакеты или глухие панели толщиной от 10 до 50 мм.
Примеры готовых конструкций

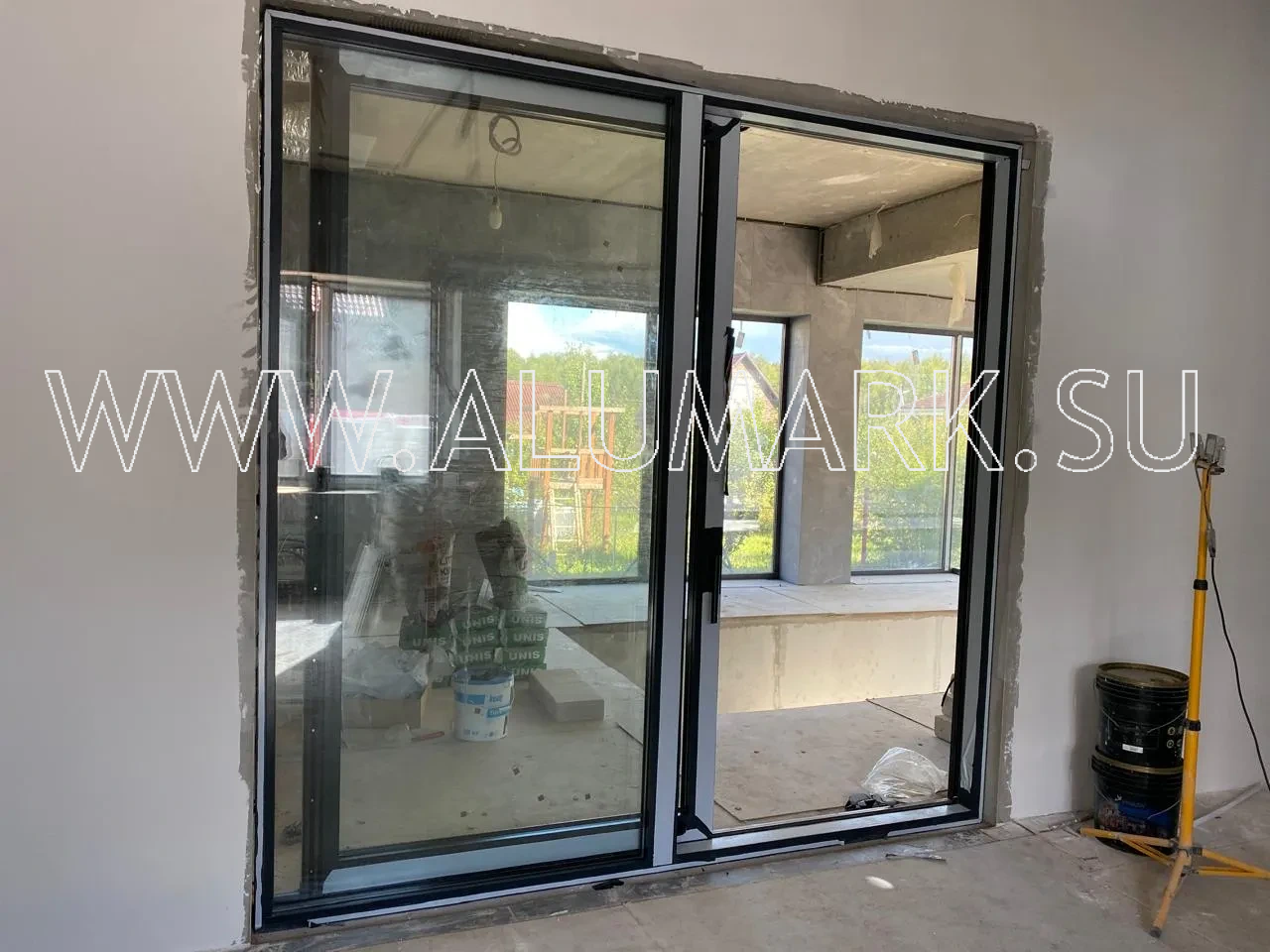

.webp "Портал_схема_А.webp")
.webp "Портал схема А")

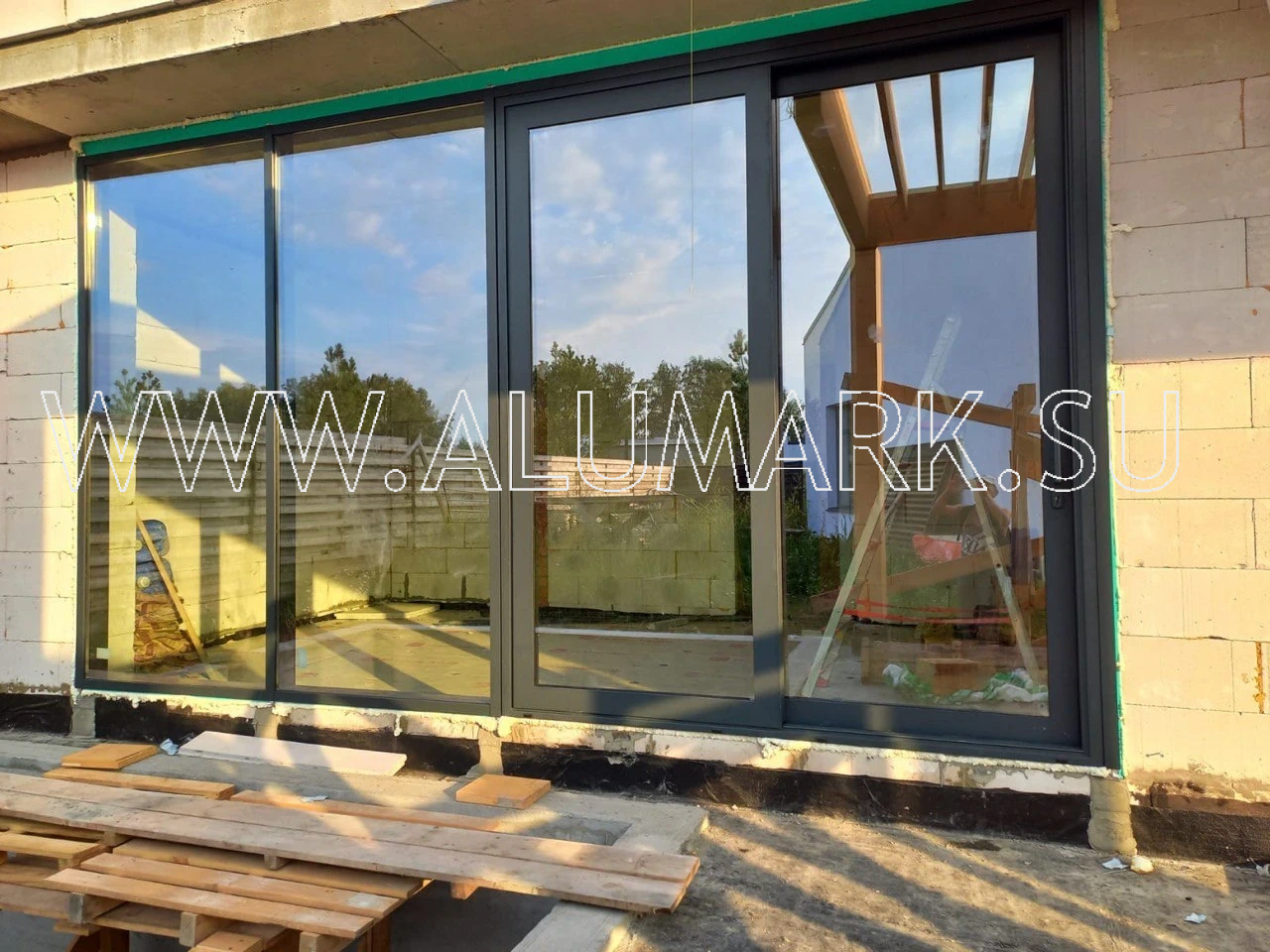

.webp "Портал схема A/1")

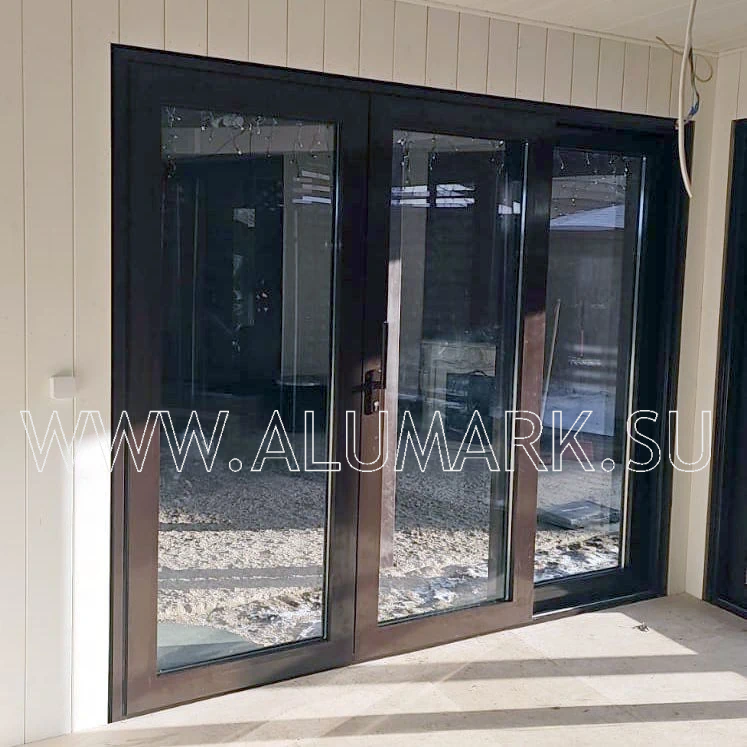

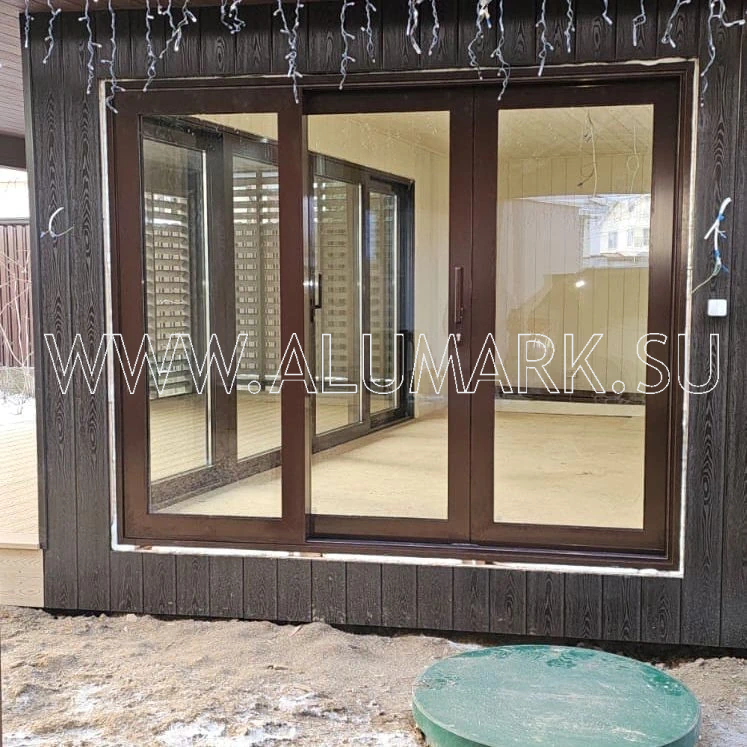

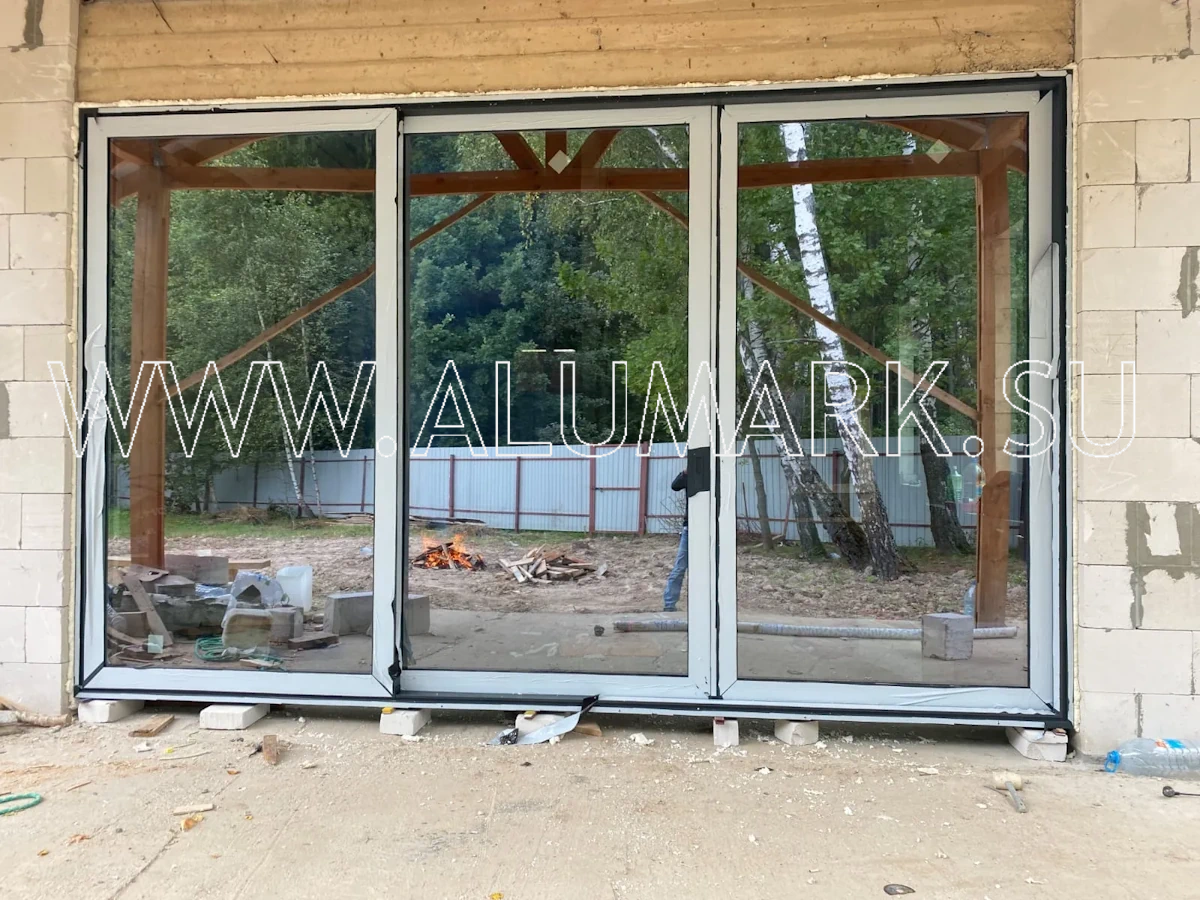

.webp "Портал схема G/1")
.webp "Портал схема G/1")

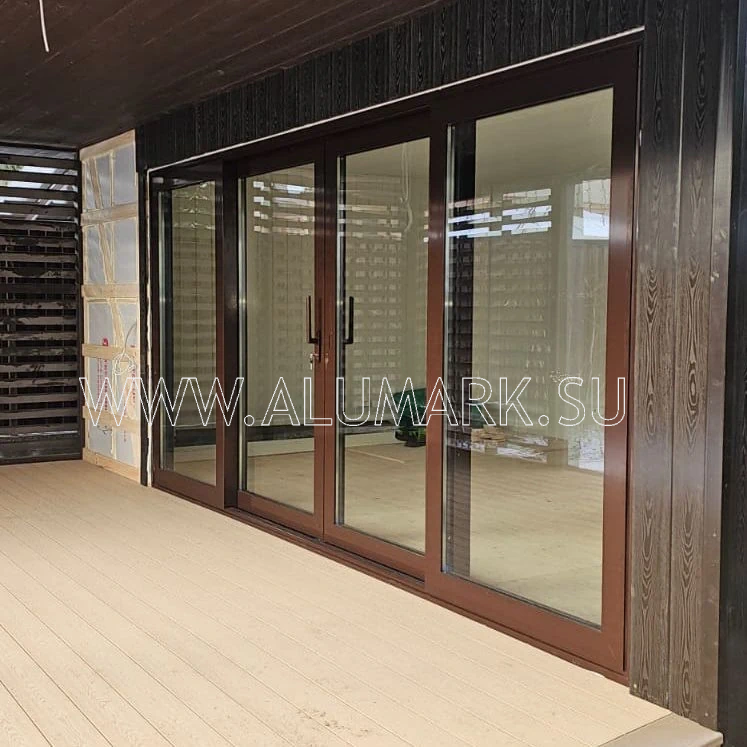

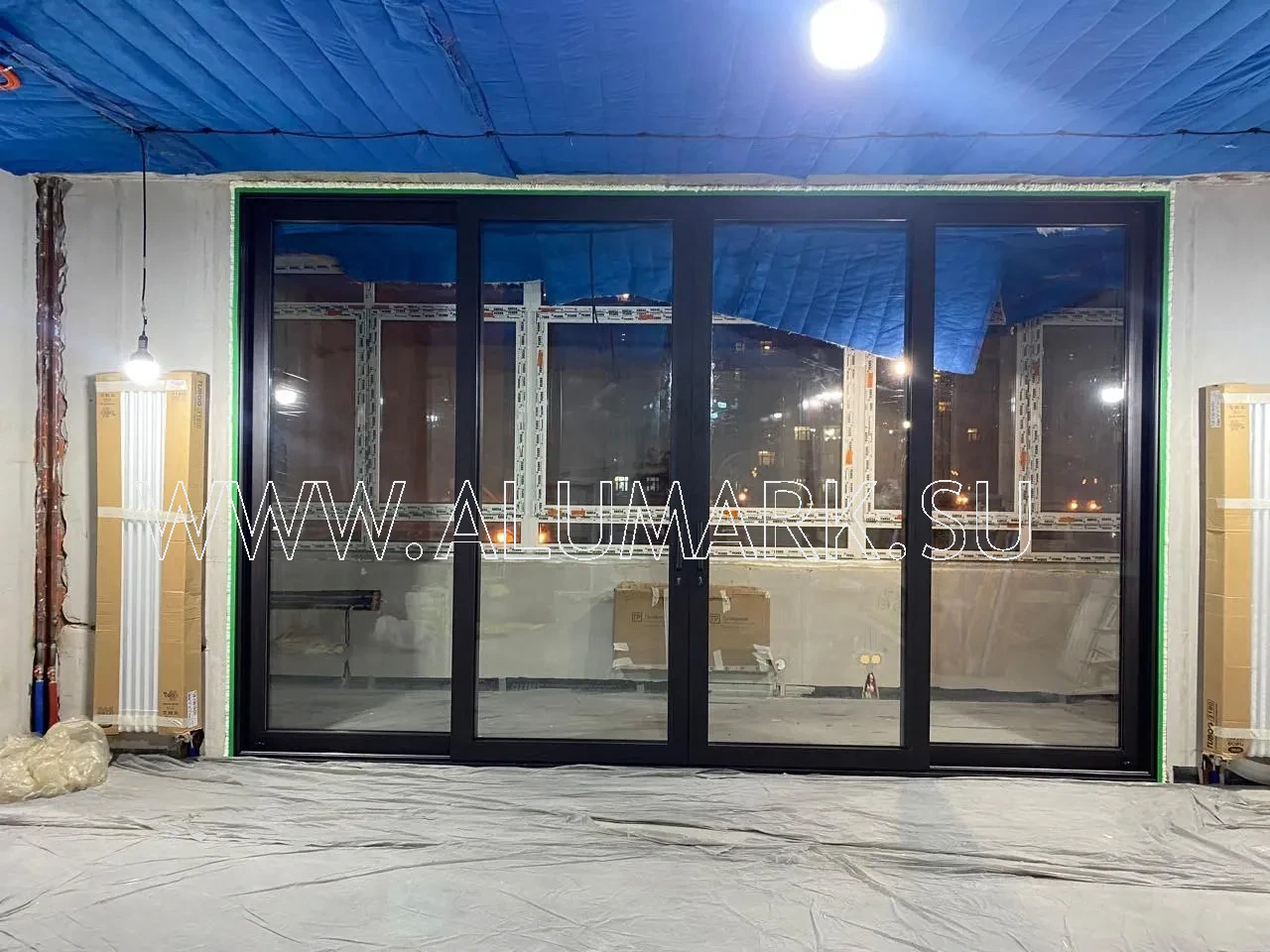

.webp "Портал схема C/1")
Видео порталов Alumark S158
| Портал схема A/1 на выставке Мосбилд 2024 | Портал схема C/1 в частном доме |

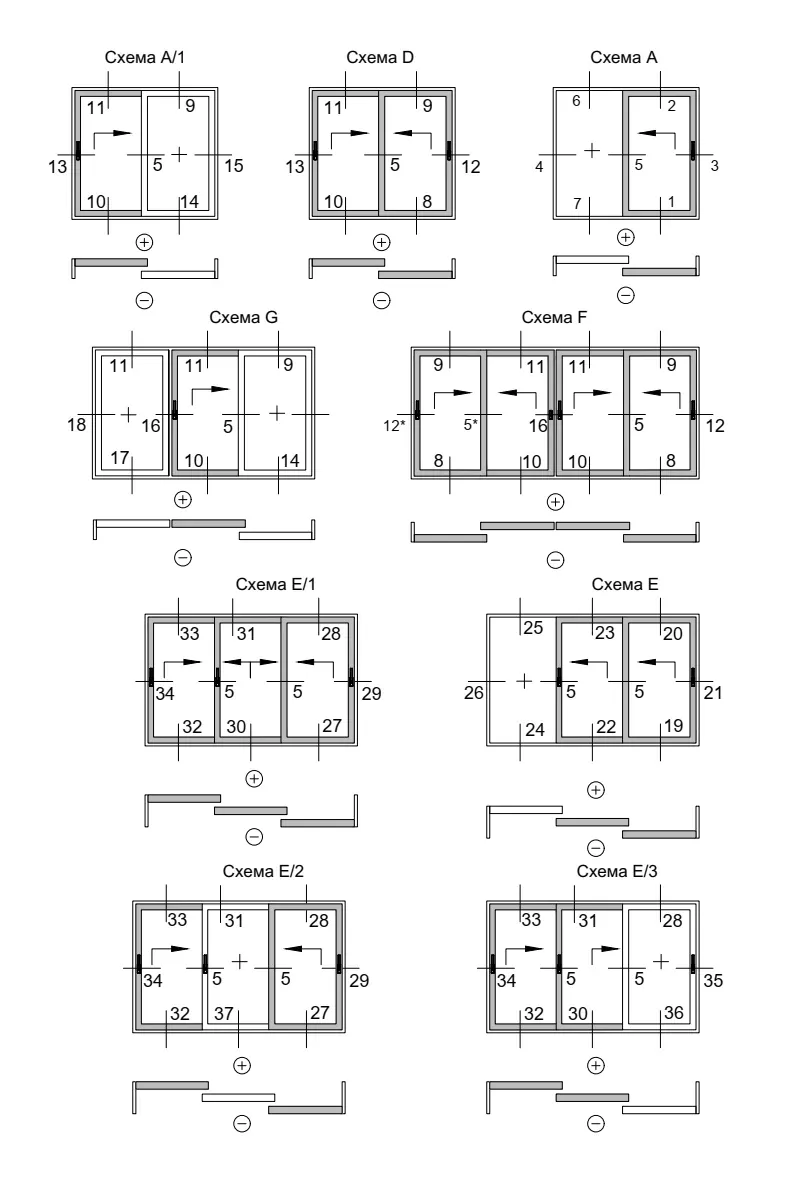

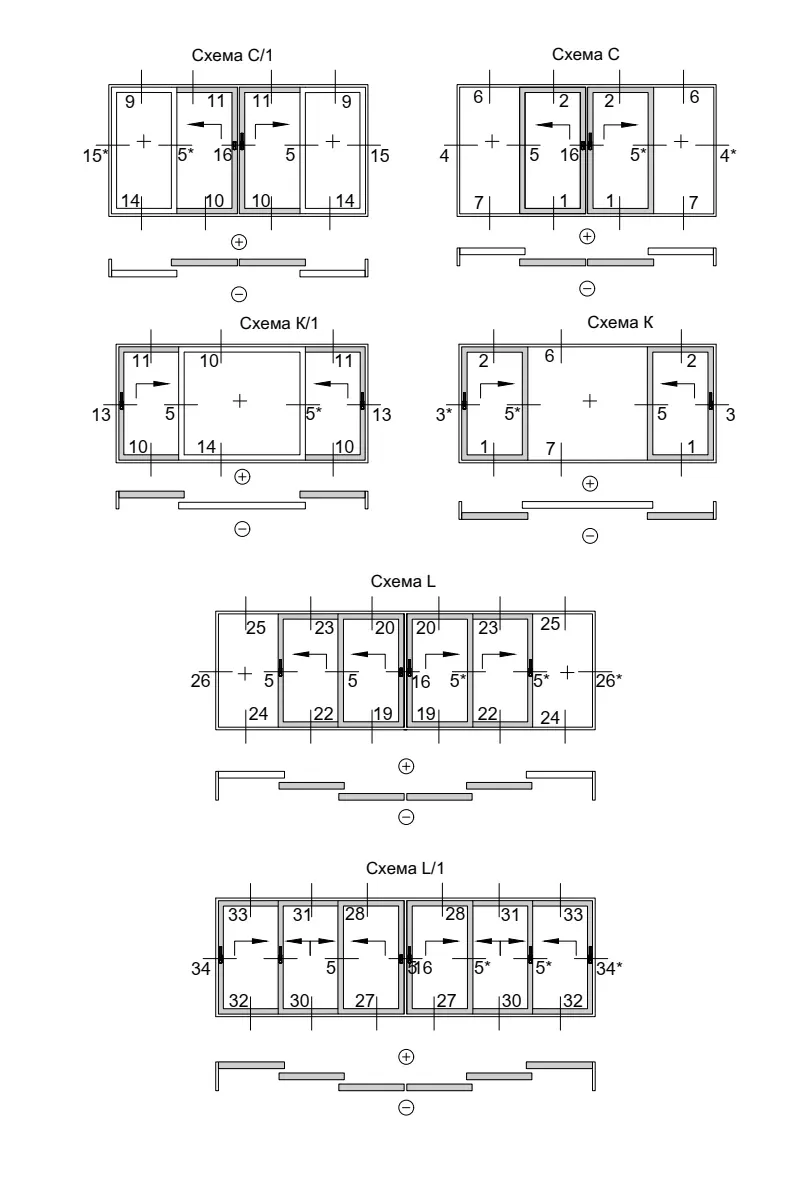

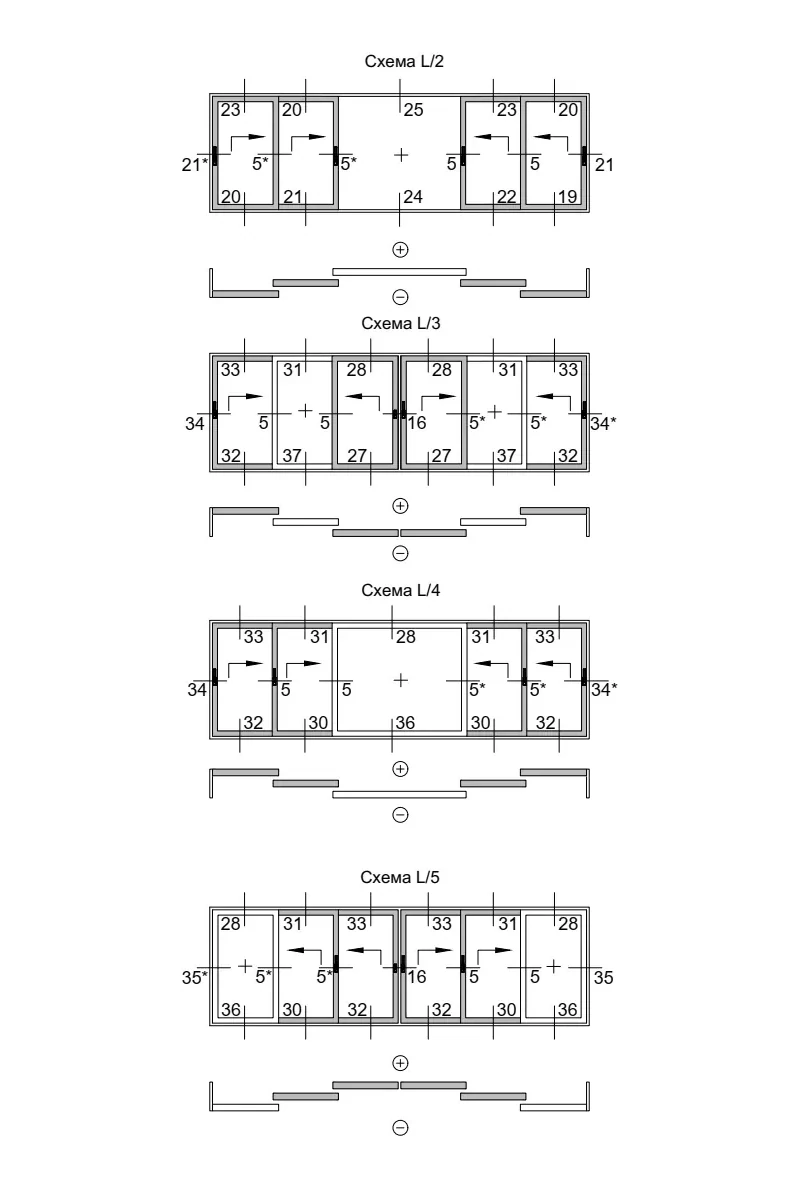

Возможные схемы открывания
.webp "Схемы открывания портал Alumark 158")
.webp "Схемы открывания портал Alumark 158")

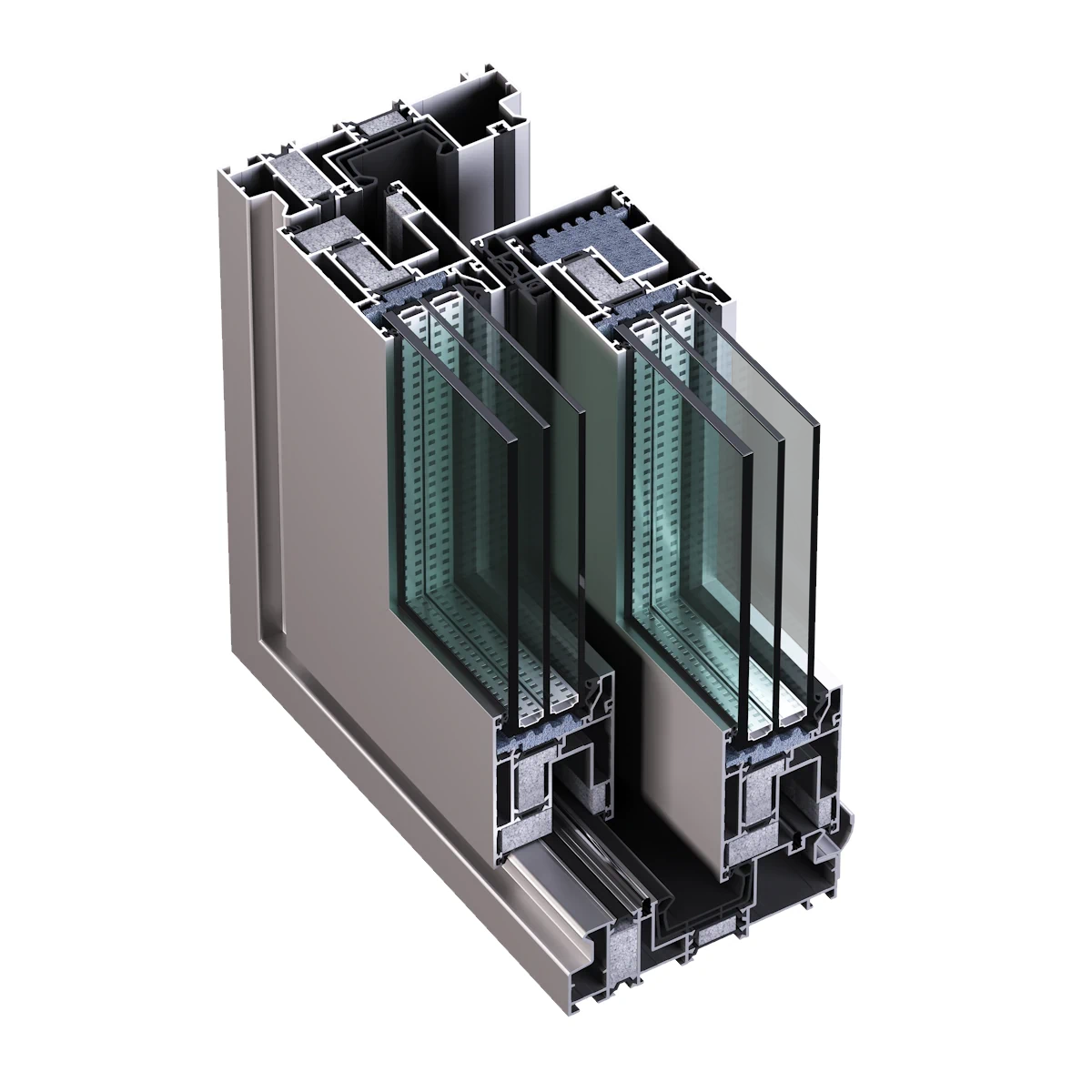

Одно-, двух- и трехполозные рамы
.webp "Портал схема А однополозная рама") |
.webp "Портал схема A/1 двухполозная рама") |
 |
| ALM158101 | ALM158102 | ALM158104 |
Конструктивные особенности. Соотношение ширины и высоты створок.

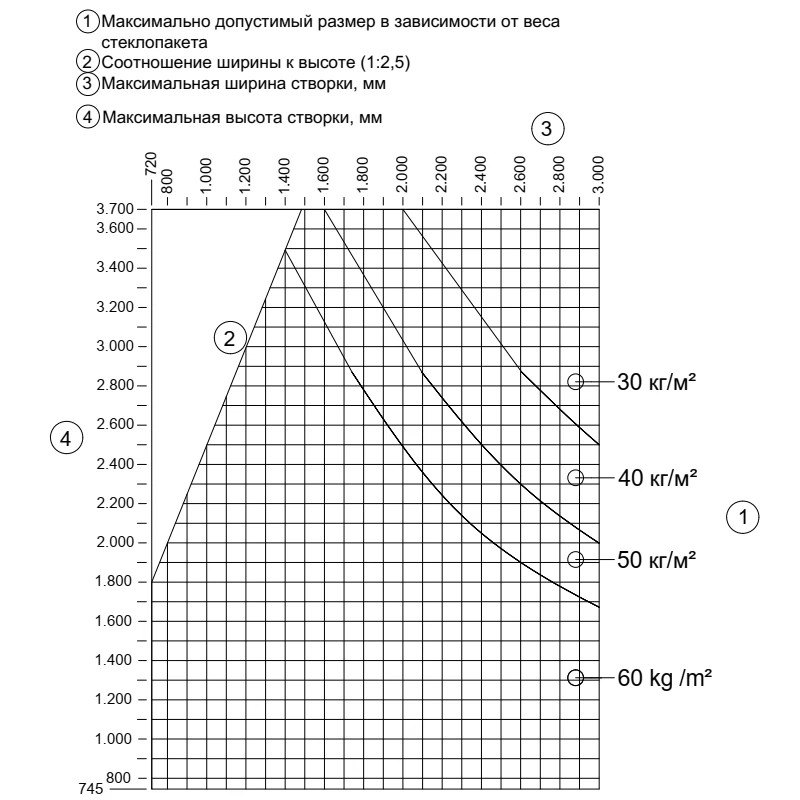

Максимальная высота створки -3700мм. При этом высота створки не должна превышать ширину створки более чем в 2,5 раза. Ниже приведена диаграмма.
Неограниченная ширина конструкций. Стыковочные сухари для рамы ALM758641, ALM758642, ALM758643, ALM758644

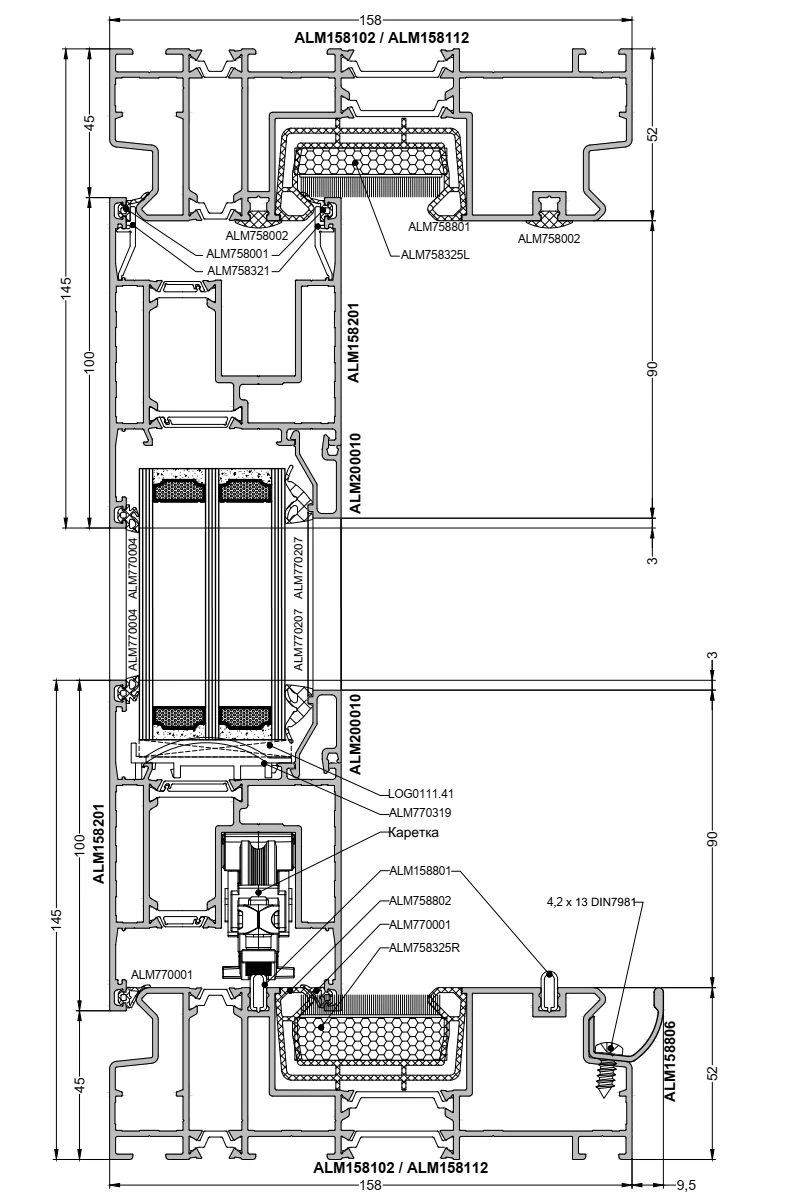

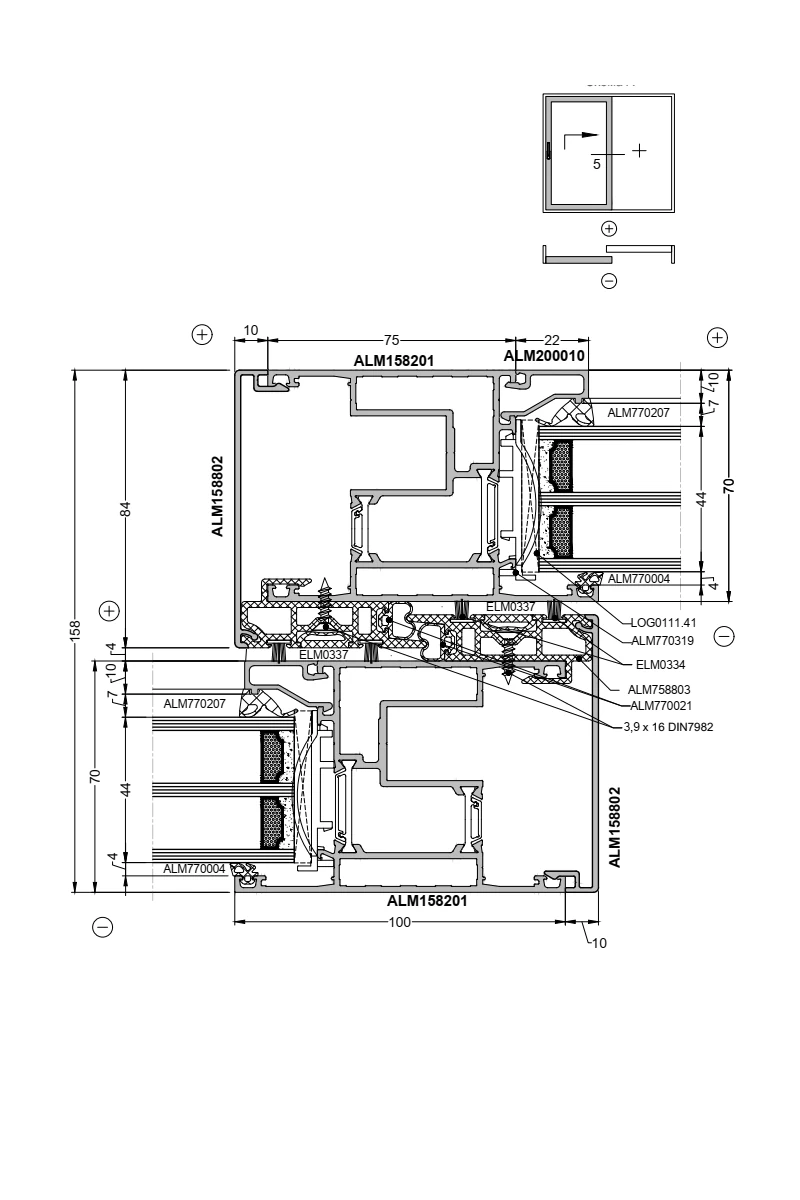

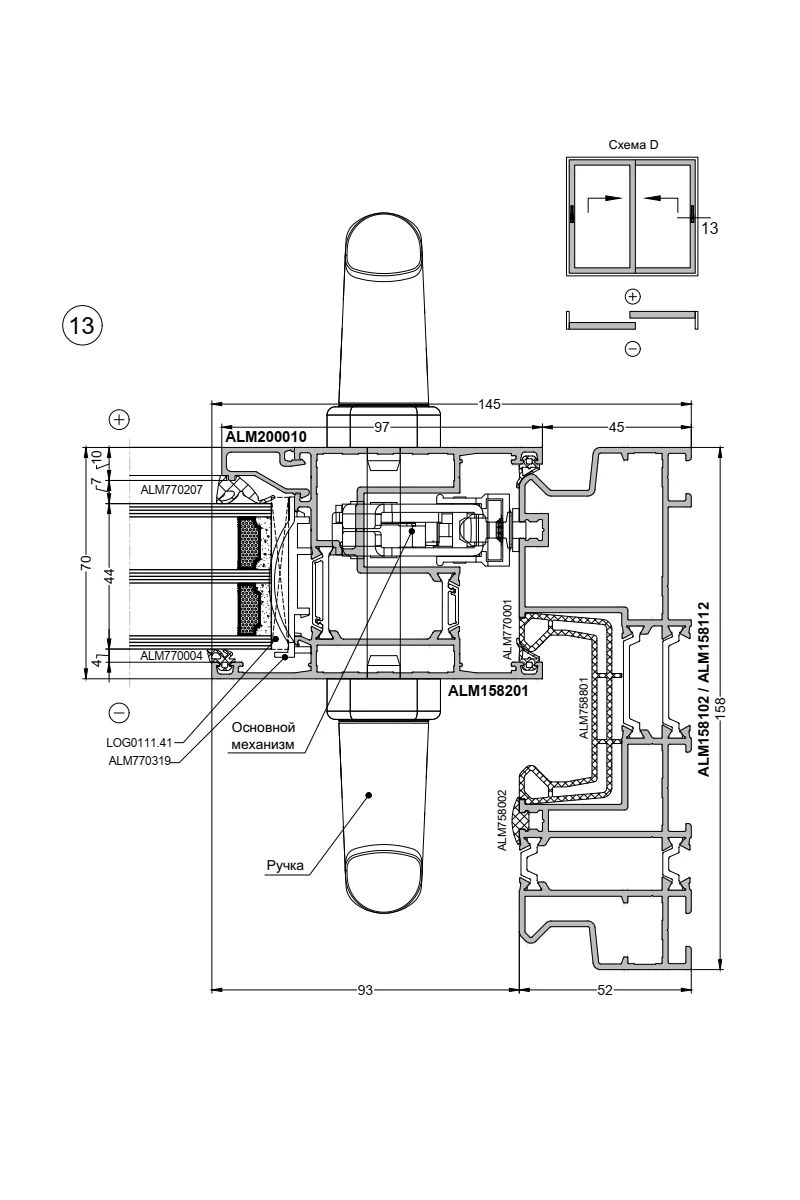

Конструктивные особенности. Защита от продувания
.webp "Защита от продувания портал Alumark 158")
.webp "Защита от продувания портал Alumark 158")

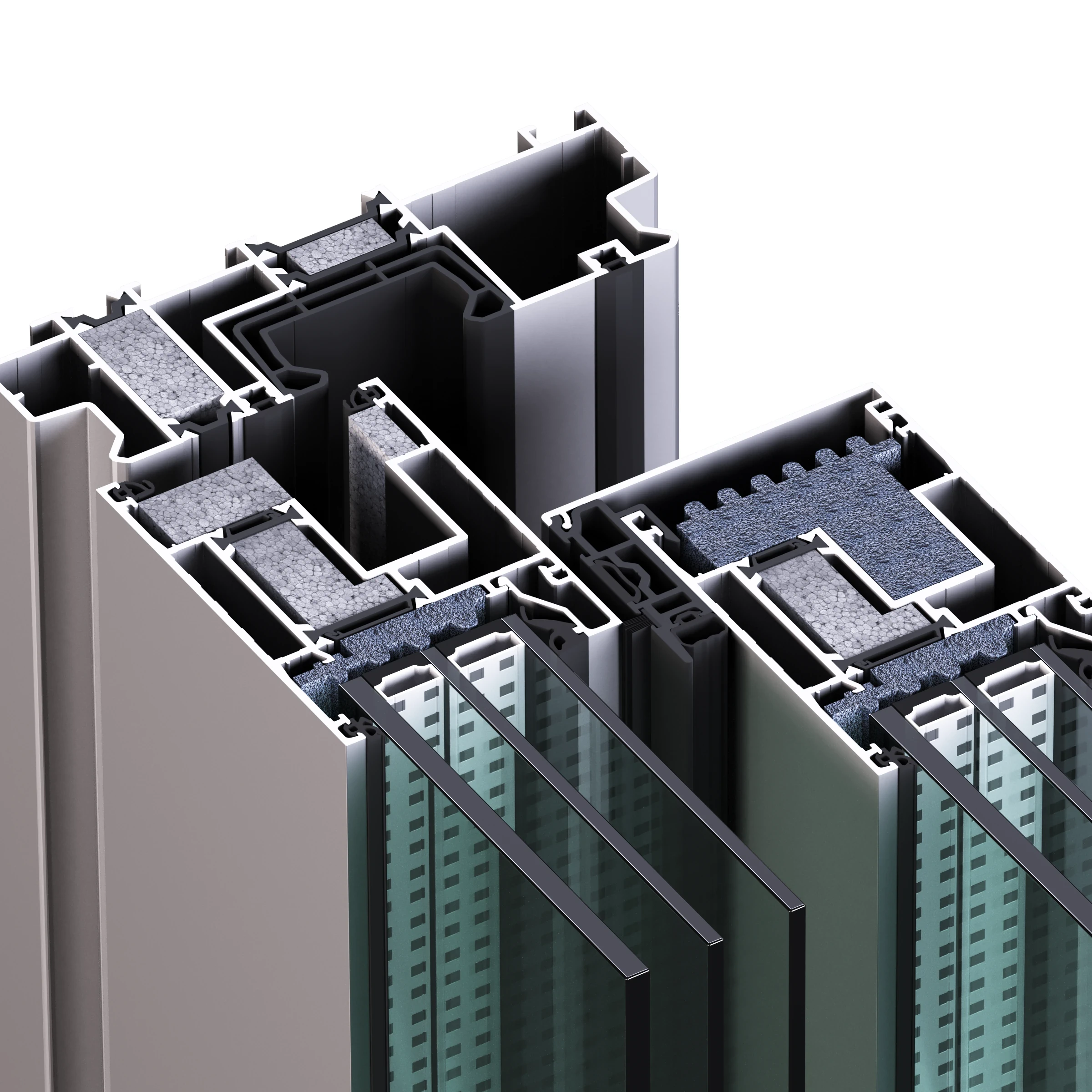

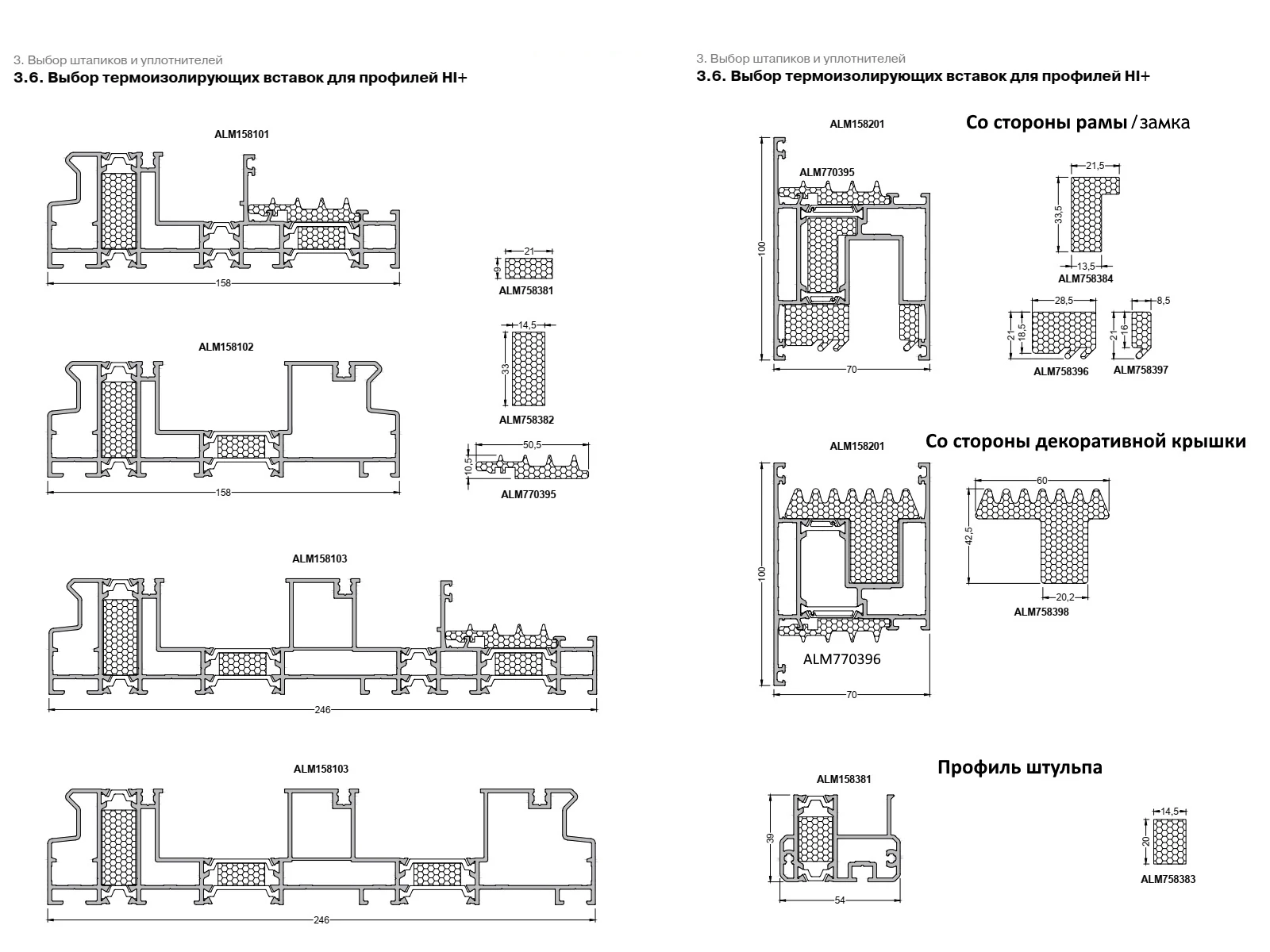

Конструктивные особенности. Повышение теплотехнических показателей. Порталы S158Hi+.
Для уменьшения теплового потока в наружную и внутреннюю чаши профиля вставляются камерные вставки ALM758381-ALM758386 из инжекционного пенополистирола (EPS).
Фальцевые вставки ALM770395 из вспененного полиэтилена (XPE) устанавливаются в фальц стеклопакета (полость между профилем и стеклопакетом).
По наружному периметру створки добавляются вставки ALM758396-ALM758398
.webp "Термовставки для S158 HI+")

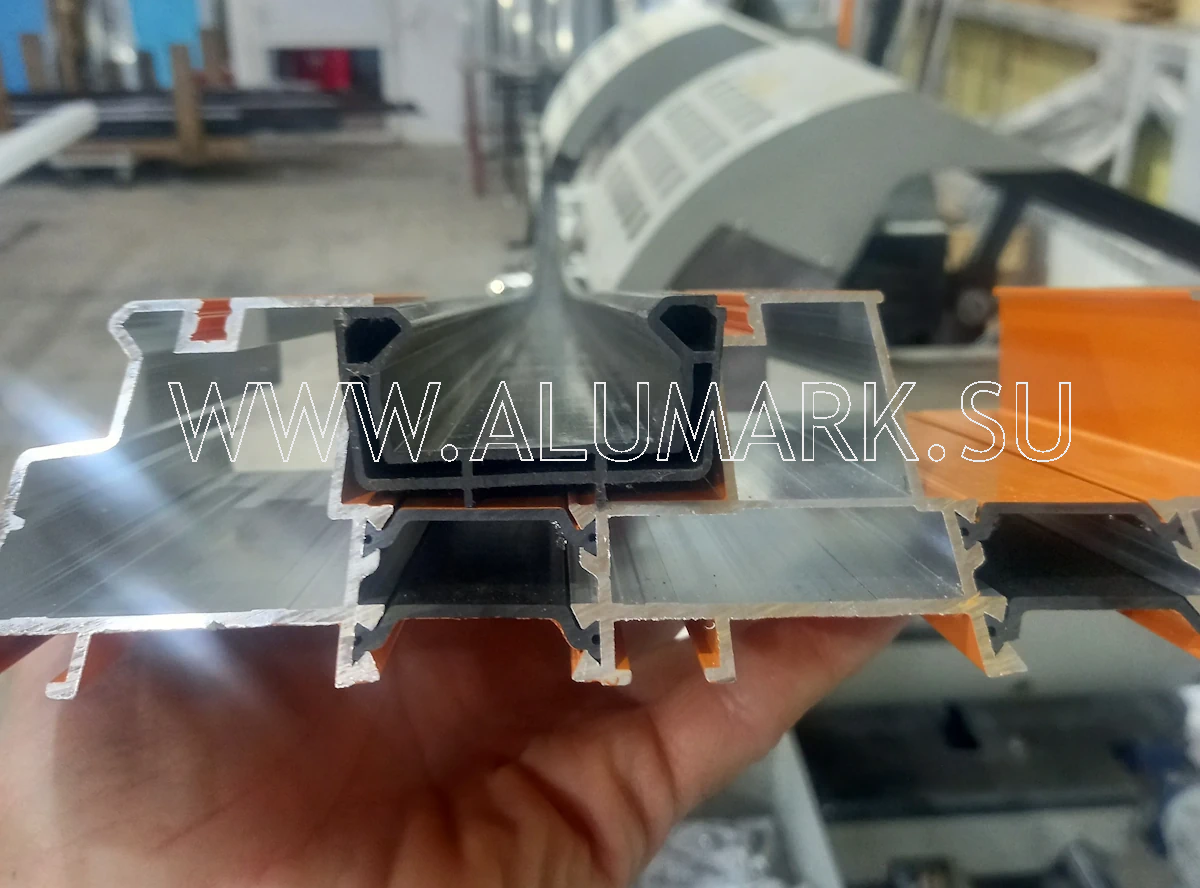

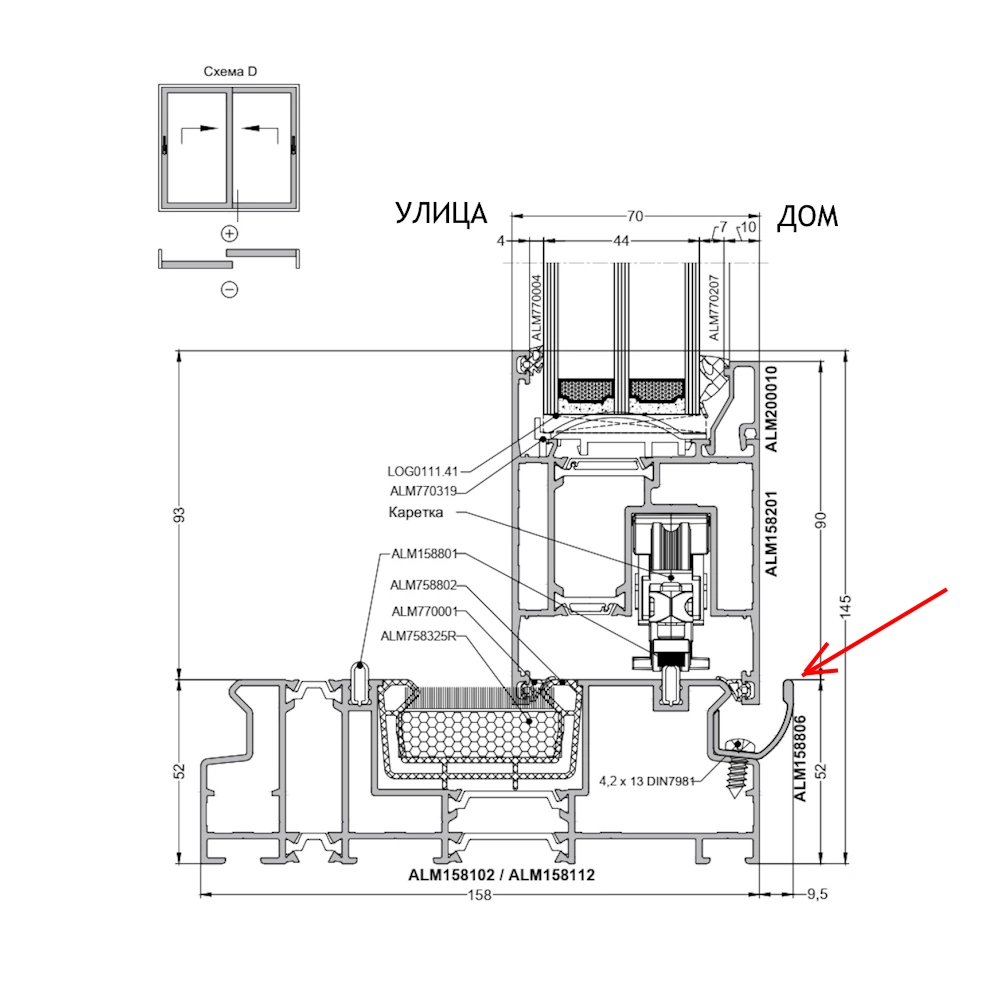

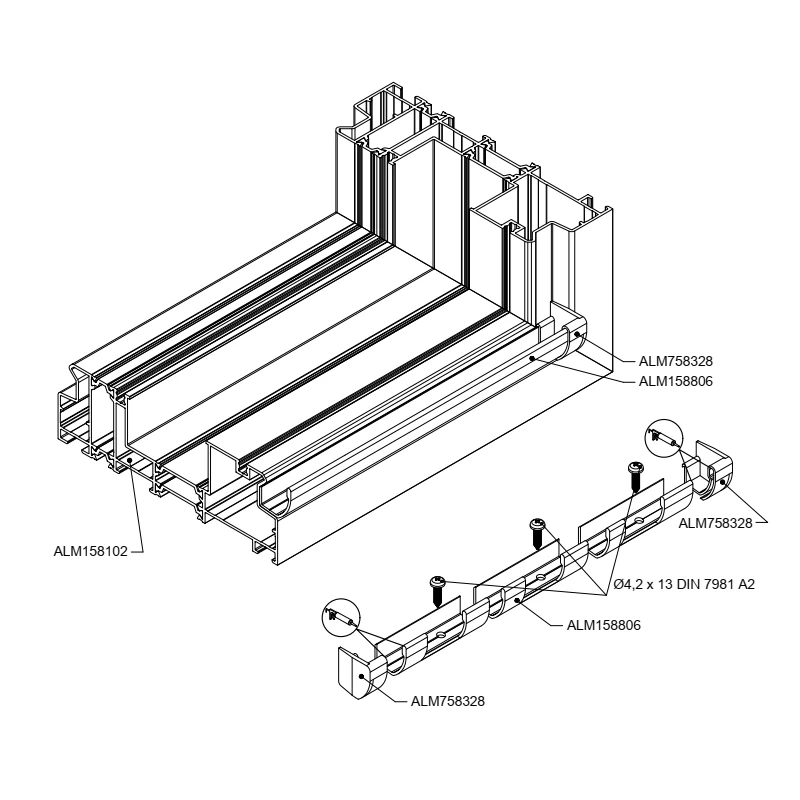

Примыкание пола. Лоток для сбора конденсата ALM158806

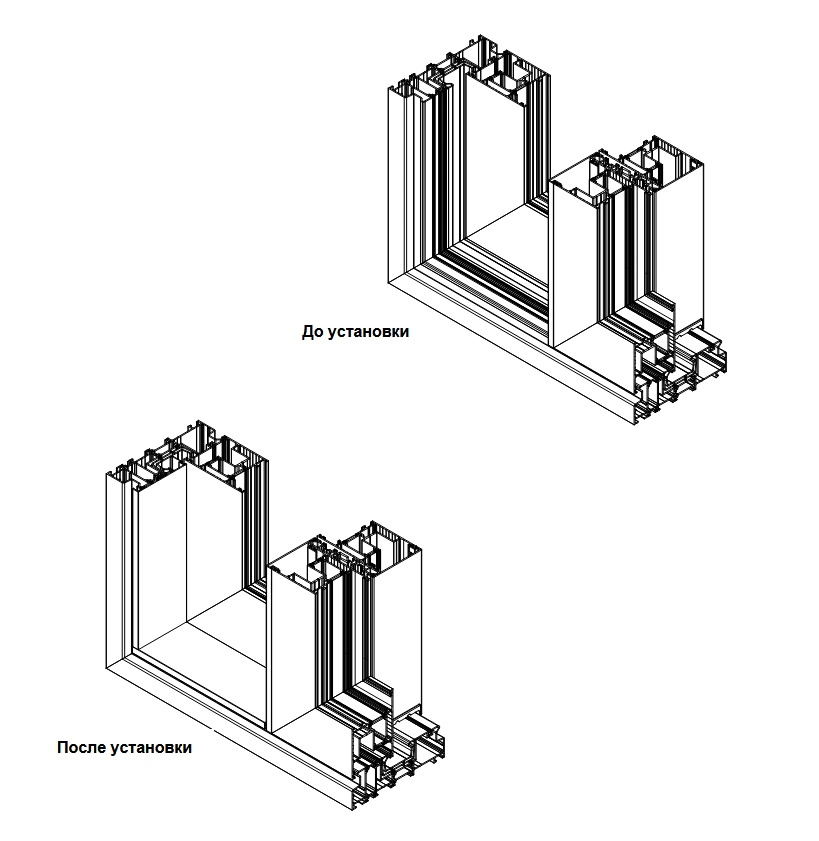

Декоративная крышка ALM158807 предназначена для придания эстетически законченного вида конструкциям серии S158. Крышка обеспечивает декорацию открытых участков рамы, где нет подвижных створок

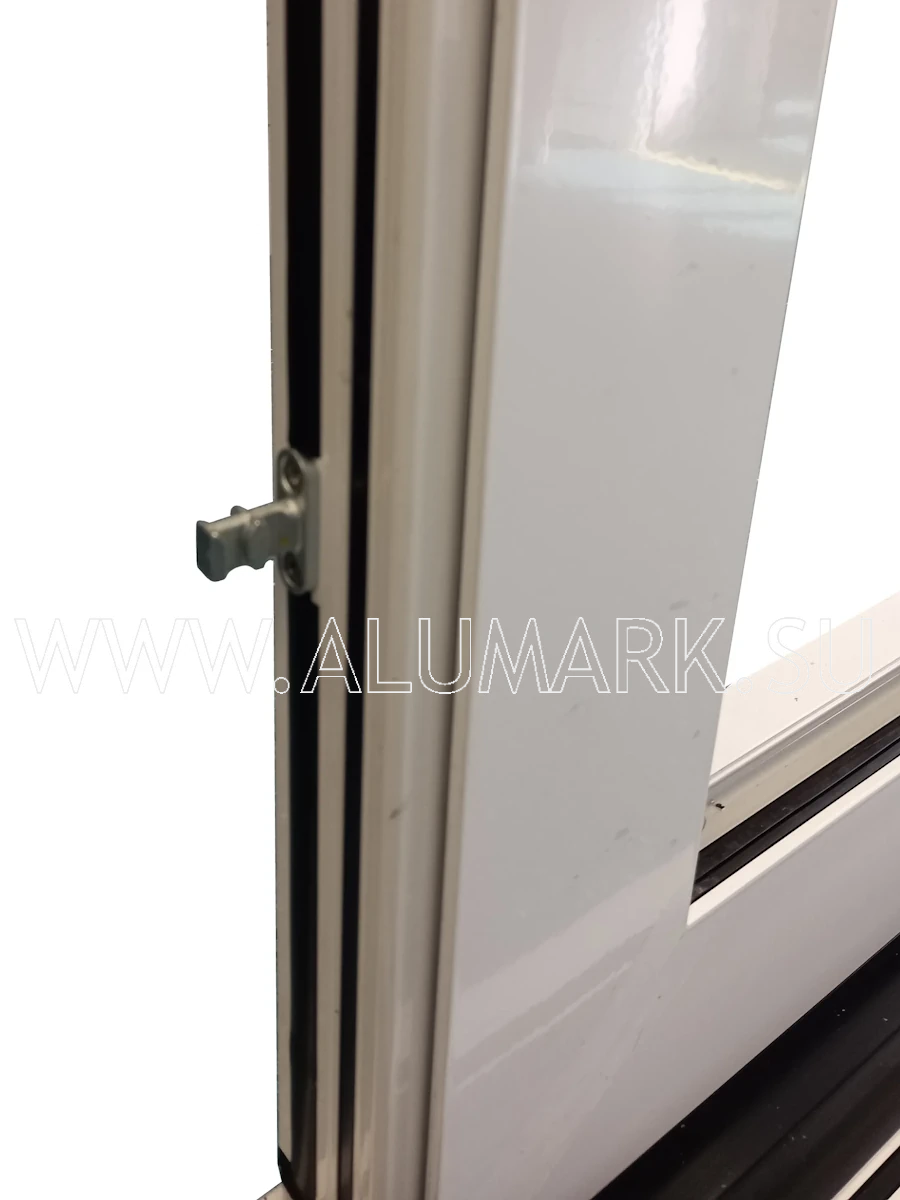

Проветривание в порталах Alumark S158. В комплект фурнитуры включен штырь для щелевого проветривания 217087М
Подставочный профиль для двухполозной рамы из полистирола ALM758811

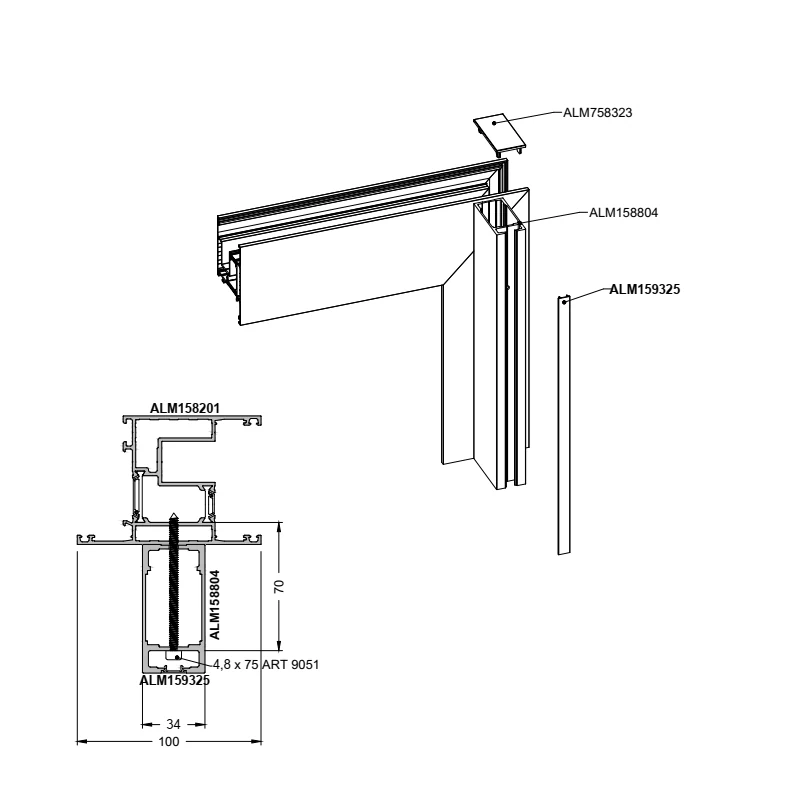

Усиление створок при размещении порталов в ветреных местах. Пилон ALM158804, вставные профили ALM158805 и ALM440003

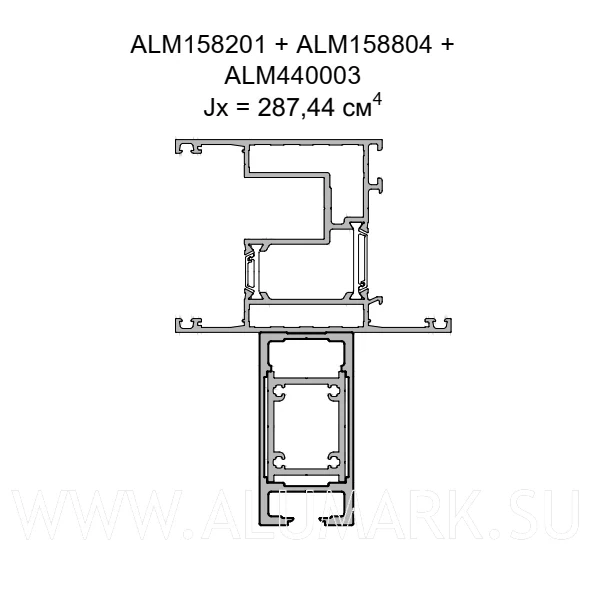

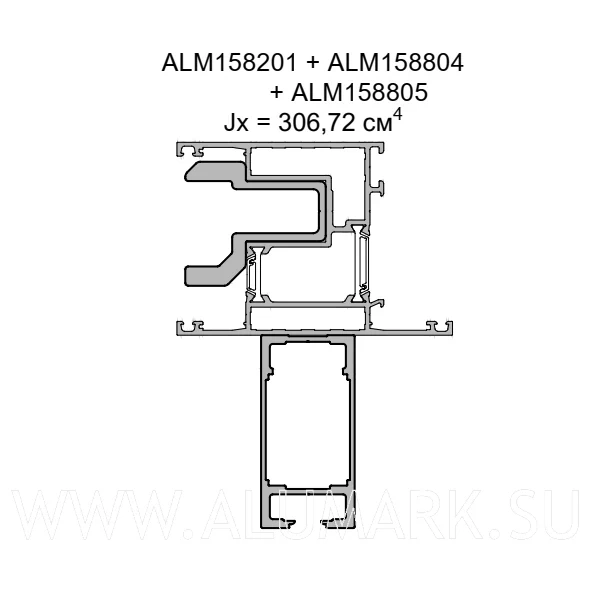

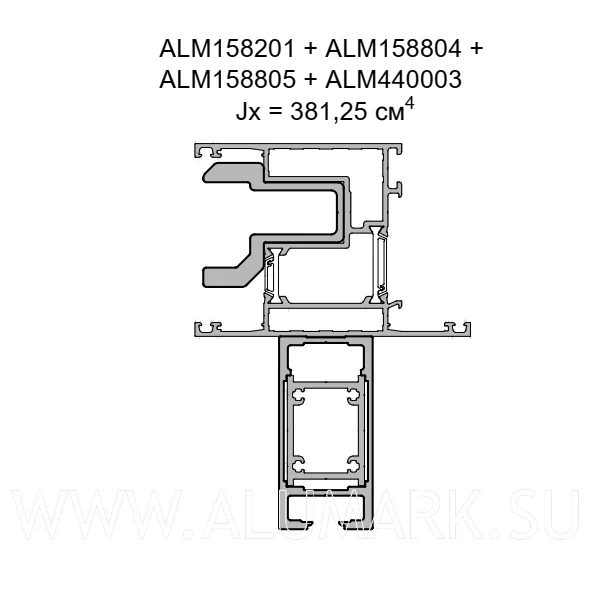

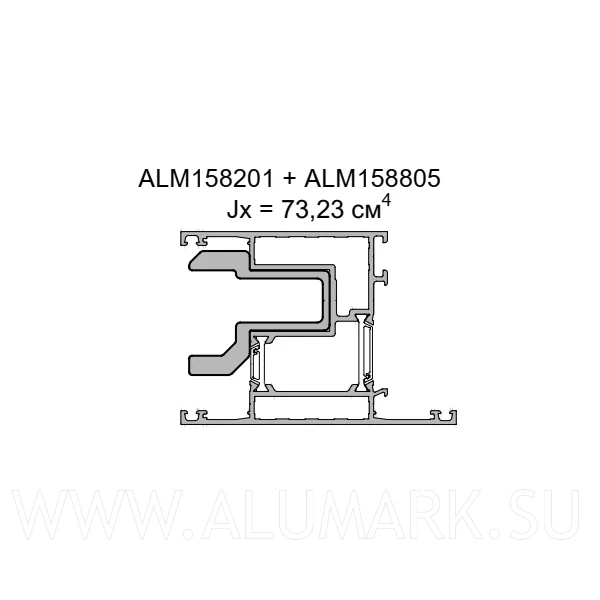

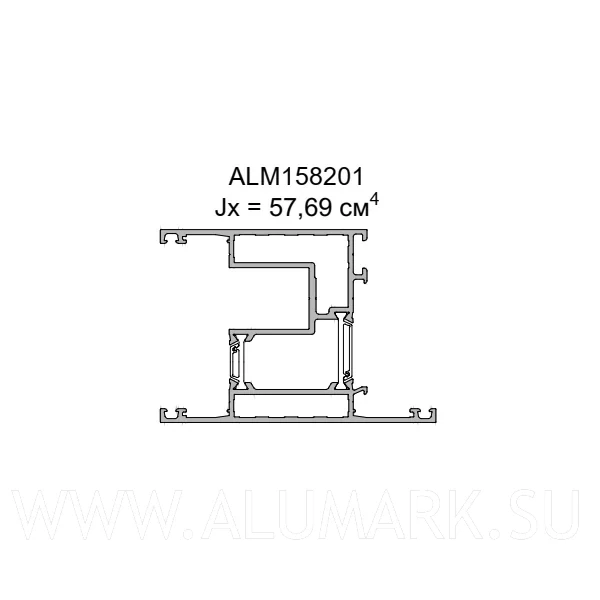

Моменты инерции профилей порталов S158
| ALM158804 | ALM158201 + ALM158805 | ALM158201 + ALM158804 | ALM158201 + ALM158804 + ALM158805 | ALM158201 + ALM158804 + ALM440003 | ALM158201 + ALM158804 + ALM158805 + ALM440003 |
|---|---|---|---|---|---|
| Ix = 57,69 см4 | Ix = 73,23 см4 | Ix = 241,74 см4 | Ix = 306,72 см4 | Ix = 287,44 см4 | Ix = 381,25 см4 |
 |
 |
 |
 |
 |
 |

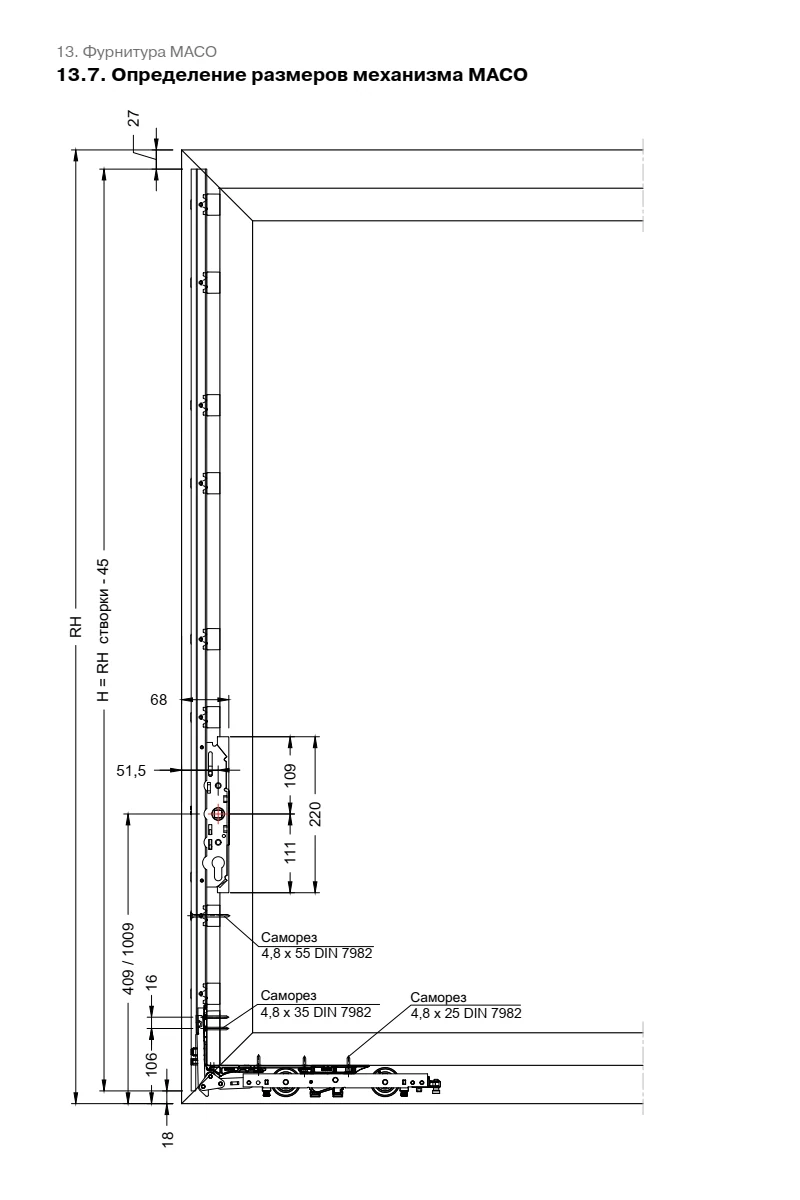

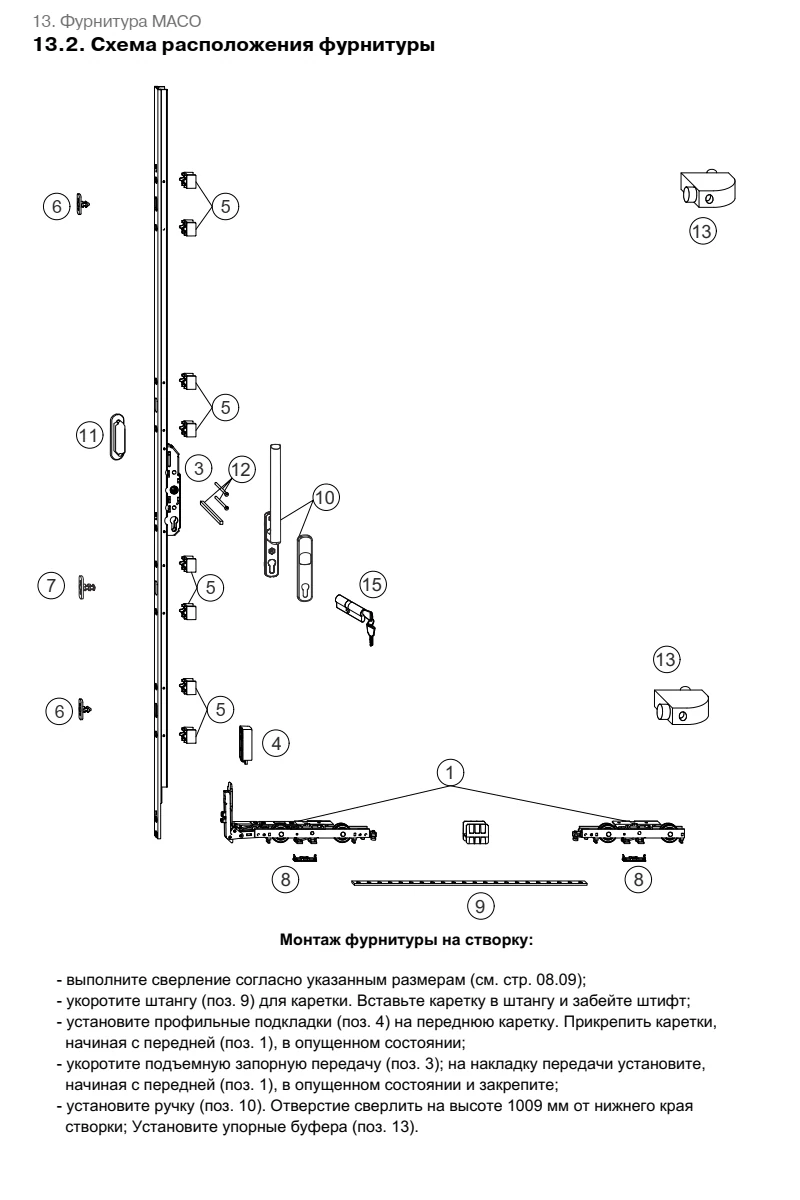

Монтаж фурнитуры
Калькулятор подбора фурнитуры дл порталов находится на странице: Фурнитура для HS порталов STUBLINA

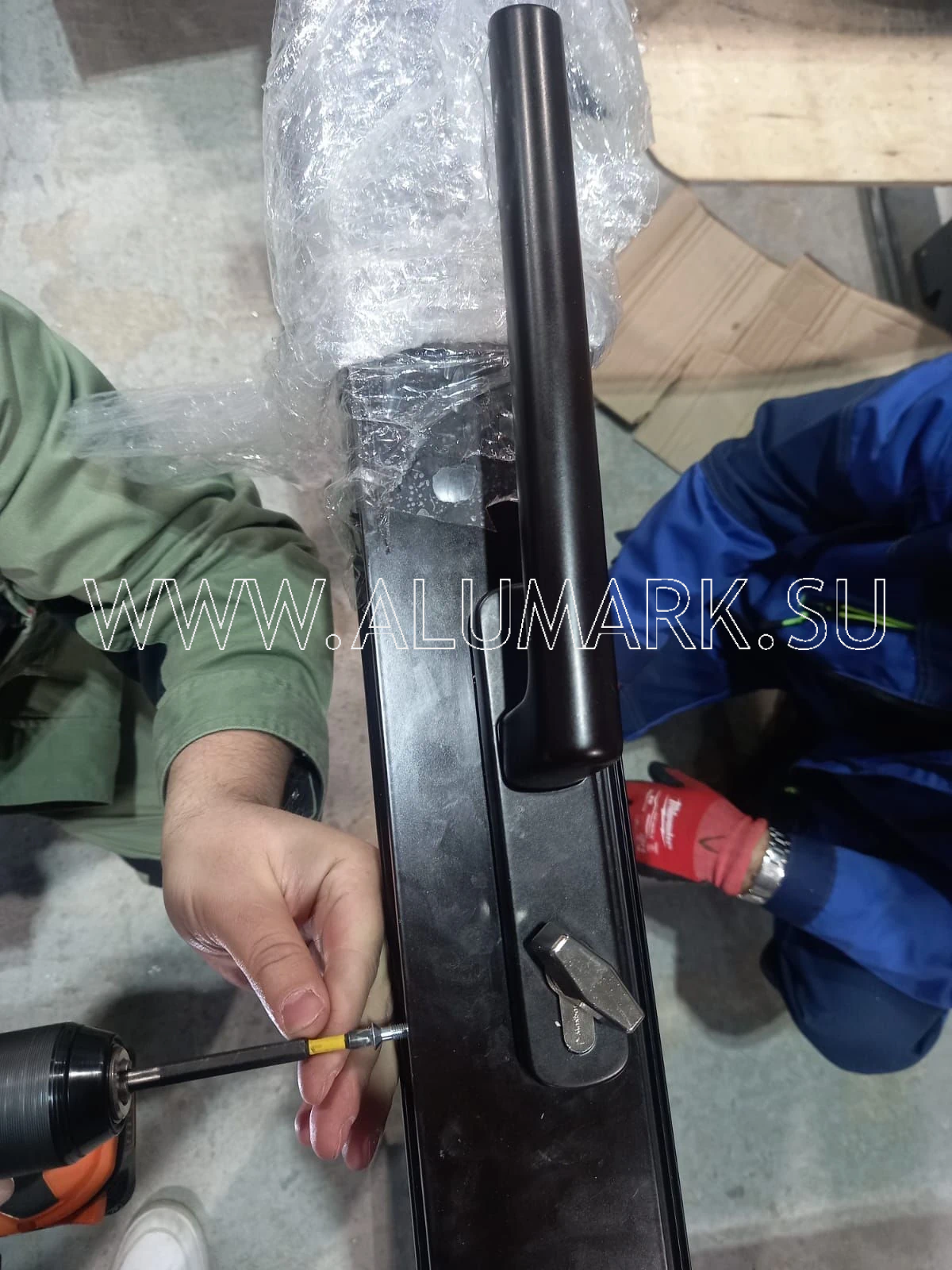

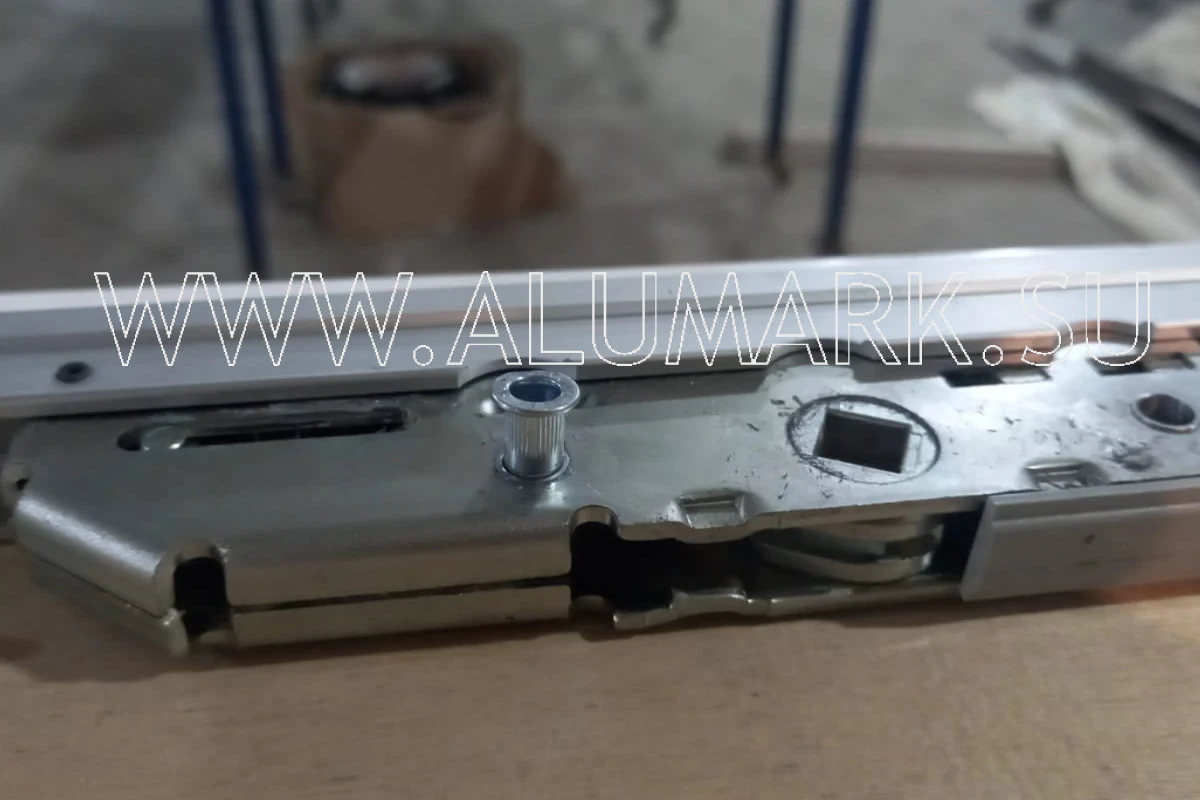

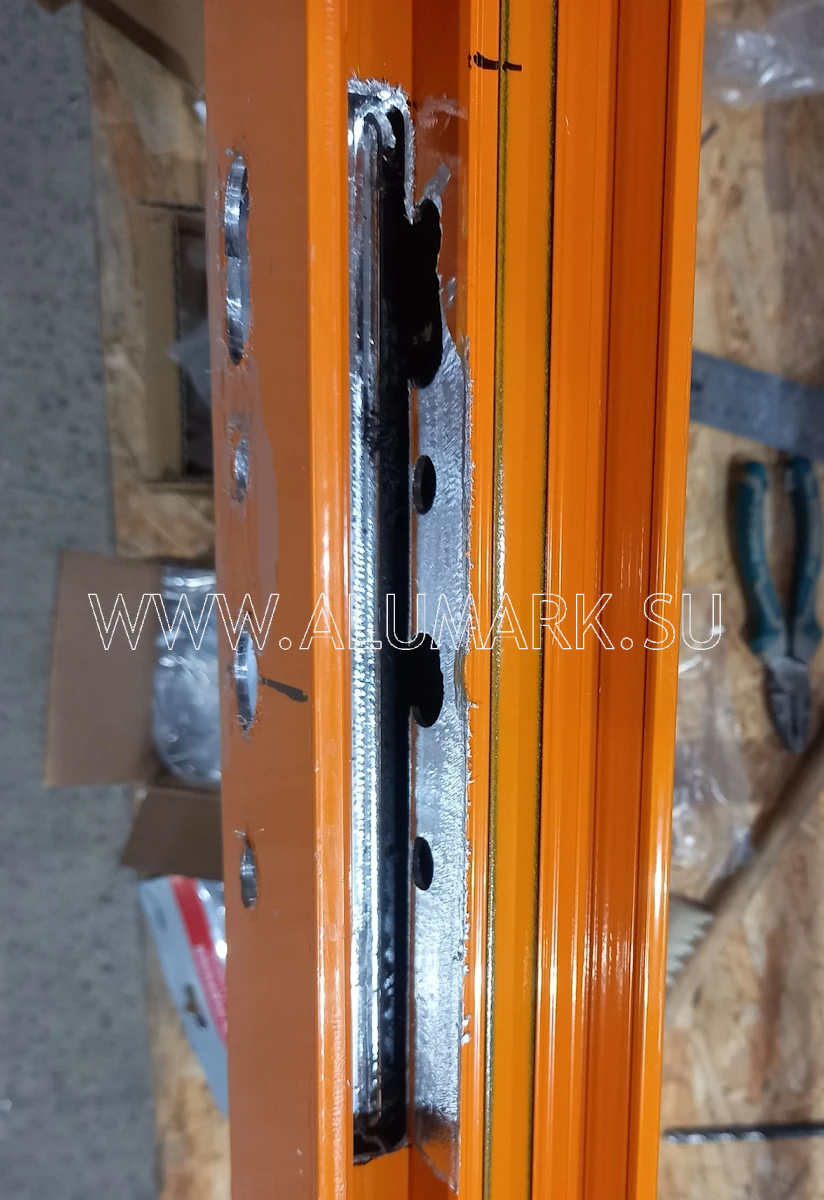

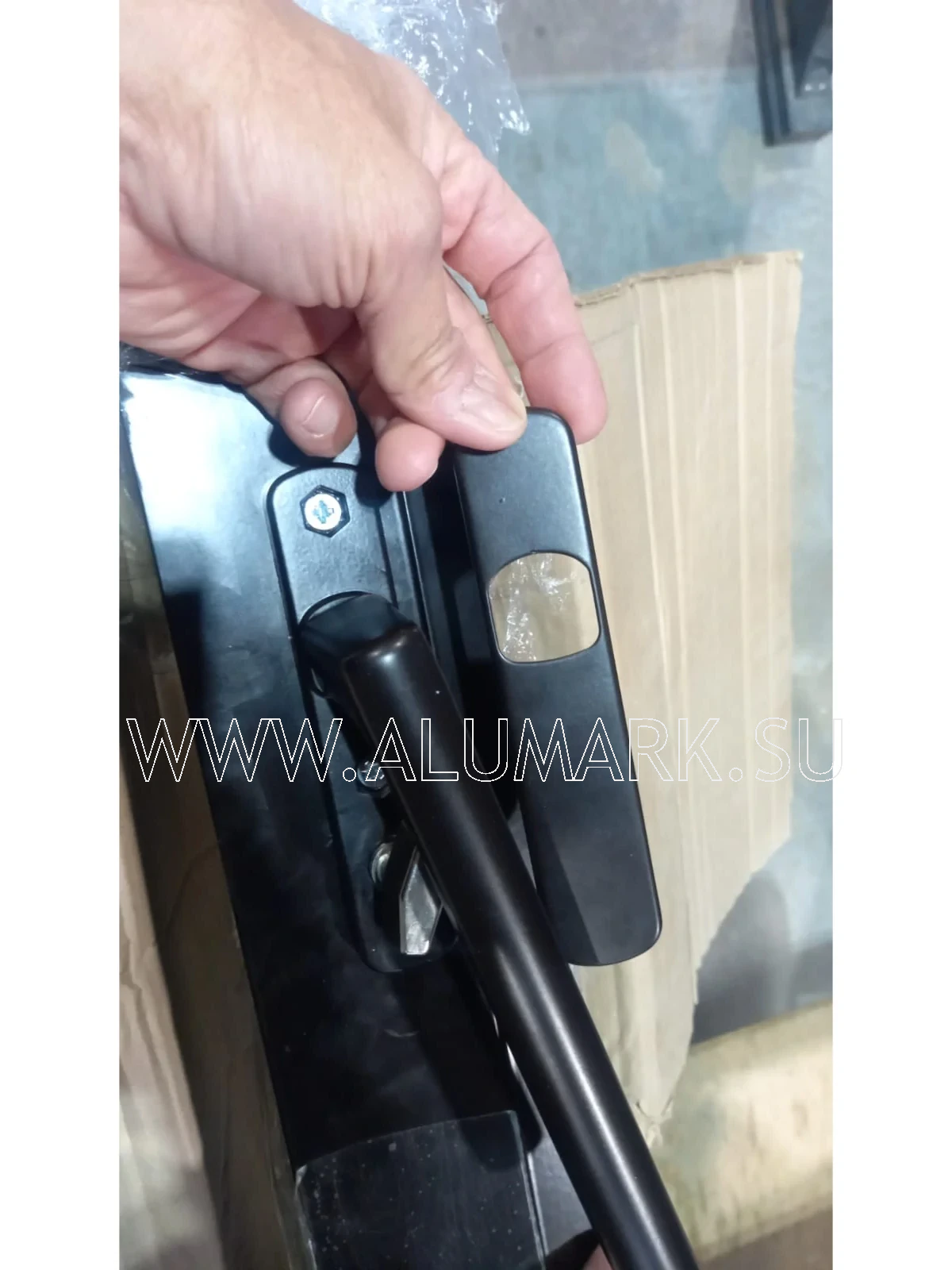

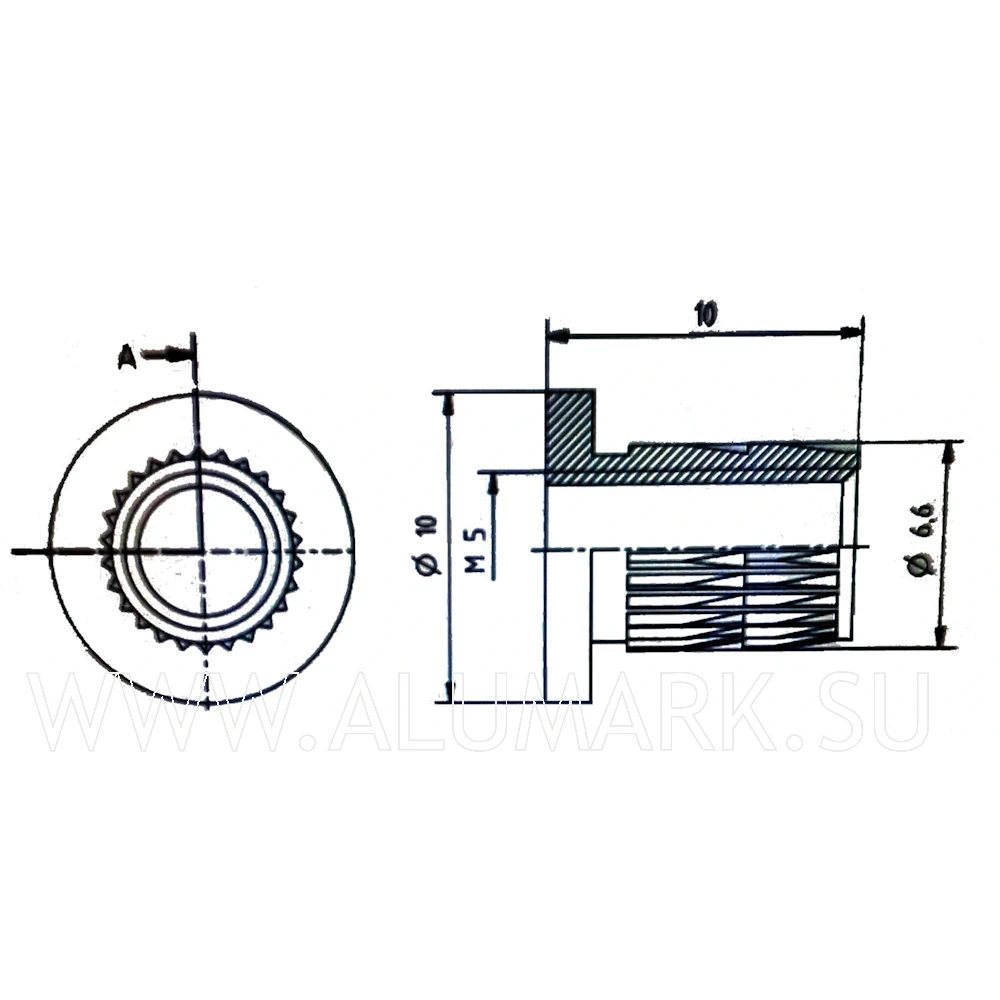

Установка ручки. Установка накладки. Ручка только изнутри - резьбовые заклепки 455274
.webp "Монтаж накладки ручки MACO")
.webp "Монтаж накладки ручки MACO")
.webp "Монтаж накладки ручки MACO")

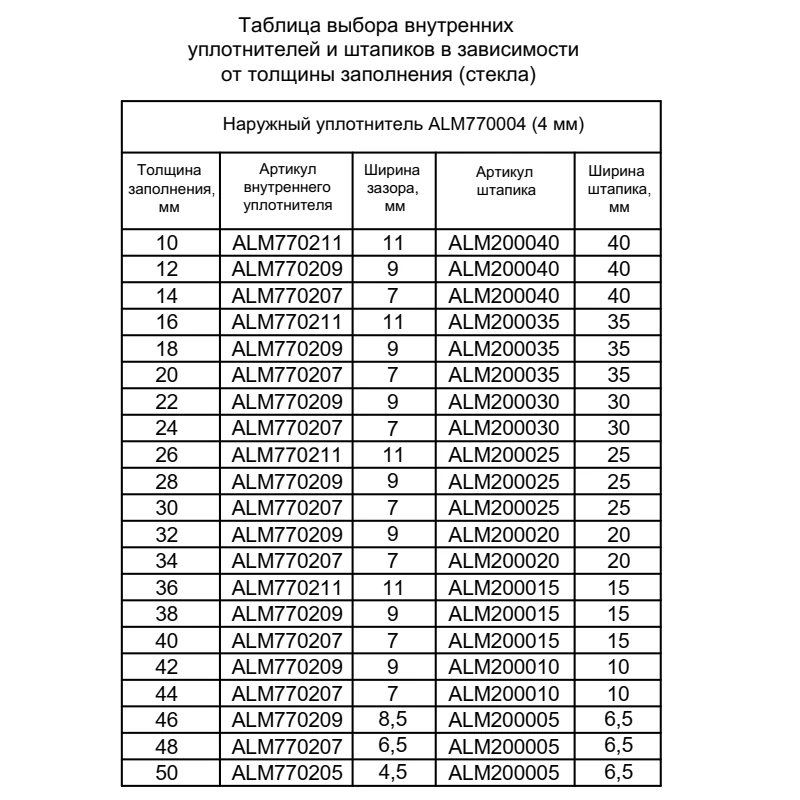

Выбор штапика и внутреннего уплотнителя в зависимости от толщины стеклопакета порталов Alumark S158
Шаблоны для изготовления порталов Alumark S158
| Шаблон сверлильный | Шаблон сверлильный | Шаблон сверлильный | Оправка для установки штифтов |
|---|---|---|---|
| Изготовление отверстий для углового соединения створки | Изготовление отверстий для углового соединения рам | Изготовление отверстий для дренажа в рамах | Для штифтов Ø5,0 мм |
| ALM758911 | ALM758912 | ALM758919 | ALM770920 |
Клеи и герметики для изготовления порталов Alumark S158
| Cosmoplast 500 | Cosmofen Duo (бежевый) | Сменная насадка смесителя | Дозирующий пистолет | Средство для очистки | Koerapur 666/90 (бежевый) | Насадка смесителя | Дозирующий пистолет |
|---|---|---|---|---|---|---|---|
| Секундный быстрозатвердевающий однокомпонентный клей для проклейки cтыков уплотнителей из EPDM | Двухкомпонентный клей в спаренном картуше для склеивания угловых и Т-образных соединений алюминиевого профиля | для артикул HIM4106 | ручной, для установки сдвоенного картуша артикул HIM 4106 (Cosmofen Duo) | свежих остатков клея на окрашенных профилях | Двухкомпонентный клей в одинарном картуше для склеивания угловых и Т-образных соединений алюминиевого профиля | для артикул KMR 0014 (шток) | ручной, для картуша артикул KMR 0014 (Koerapur 666/90) и туб герметиков 310 мл |
| HIM4014 | HIM4106 | HIM3001 | PST4067 | HIM4023 | KMR0014 | KMR0013 | BAU3012 |
Технический каталог Alumark S158 в формате .pdf
Узлы архитектурные Alumark S158 в формате .dwg
